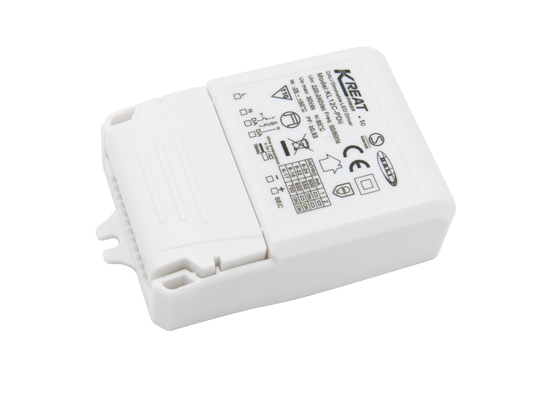

12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire

  • 12W Constant Current Dali LED Dimmable LED Driver with Primary PUSH Dimming Control Method
Lieu d'origine Shenzhen, Chine
Nom de marque KREATPOWER
Certification ENEC, CB, CE
Numéro de modèle Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Quantité de commande min 100 pièces
Prix Negotiable
Détails d'emballage Instructions + carton + carton extérieur
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T
Capacité d'approvisionnement 20,000pcs par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Voltage de fonctionnement Pour les appareils de traitement des ondes électriques Alimentation générale ≤ 0,5 W ((@ 230 Vac lorsque PUSH ou DALI sont éteints)
mode de fonctionnement Constant Current Type de charge LED
Méthode de contrôle La couleur doit être indiquée sur le panneau de contrôle. Température de fonctionnement -25°C à 50°C Humidité: 85% (non condensée)
Classification IP Résistance à la corrosion Garantie 5 ans de garantie à pleine charge
Surligner

Conducteur LED à LED actif à 12 W Dali

,

Conducteur à LED à courant constant Dali

,

Le pilote à LED accréditable Dali
Laisser un message
Description de produit

12 W de courant constant Dali LED Dimmable pilote LED



[ Caractéristique du produit]

  • Pas de scintillement pour toute la plage de gradation
  • Puissance en veille inférieure à 0,5 W
  • Dimming primaire avec bouton
  • Interface DALI intégrée DT6
  • Protection: court-circuit / surchauffe / surtension
  • Courant de dégradation pour une température ambiante trop élevée
  • Appuyez sur le bouton d'ombre avec fonction de mémoire
  • Garantie de 5 ans



[Paramètre]

Résultats de l'analyse Micro-série Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Voltage de fonctionnement Pour les appareils de traitement des ondes électriques
Voltage d'entrée nominal 220-240Vac 50 Hz /60 Hz
Plage de tension d'entrée CC 200 à 240 Vdc
Courant d'entrée 0.08A au maximum.
Courant d'entrée Le débit d'électricité doit être supérieur ou égal à:
Facteur de puissance ((@230V100% de charge) ≥ 0,93 °C
Déformation harmonique totale Pour les véhicules à moteur électrique, le taux de charge maximal est de:
Puissance en veille ≤ 0,5 W (@230Vac lorsque PUSH ou DALI sont éteints)
Efficacité ((@230Vac, charge à 100%) 83%
Méthode de câblage 00,75 à 1,5 mm2

Disjoncteur automatique



 KL12C-PDii (calcul du courant dans le fil)
type C10 C13 C16 C20 C25
Numéro 70 80 105 130 160
type B10 B13 B16 B20 B25
Numéro 40 50 65 85 100
Produits Mode de fonctionnement Courant constant
Type de charge LED
Exigences en matière d'effet de levier (flammeuse ou non-flammeuse) Valeur de clignotement: inférieure à 2% pour toute la plage de gradation
Temps de démarrage Les déchets de déchets d'électricité
Voltage de sortie sans charge 30 V de courant continu maximum.
Plage de tension de sortie de charge 3 à 24 V de courant continu
Puissance de sortie à pleine charge 12 W
Courant de sortie de charge

Le système d'alimentation électrique

Le système de détection doit être équipé d'un dispositif de détection.

Le débit d'électricité doit être supérieur ou égal à 550 mA.

Le système de détection doit être équipé d'un dispositif de détection.
Courant/tension constante Précision Précision de courant constant ± 5%
Méthode de câblage Résistance à la compression:00,75 à 1,5 mm2
Méthode de contrôle Attention à l'éclairage L'éclairage de l'appareil doit être éclairé à l'aide d'un écran de freinage.
Dimmer le DALI L'éclairage de l'appareil doit être étanche à la lumière du soleil.
ExceptionProtationRles équivalences Sortie par rapport à la température
protection		 Oui, sans fonction d'auto-récupération (peut être demandée)
Protection contre le court-circuit de sortie Oui, sans fonction d'auto-récupération (peut être demandée)

Fonctionnement

Environnement

 Température/humidité de fonctionnement -25°C à 50°C Humidité: 85% (non condensé)
Température/humidité de stockage -40°C à 80°C, Humidité: 10% à 95%
Température maximale du boîtier (Tc) 85°C

Sécurité et EMC

 Norme EMC Pour les appareils de traitement des eaux usées, les valeurs de référence sont les suivantes:
Norme de protocole DALI Le nombre d'équipements utilisés est déterminé par la norme IEC 62386-102, la norme IEC 62386-207 DT6
Norme de sécurité Pour les appareils à commande numérique
Certification Le code de l'établissement
Résister à la tension 3750Vac, 5mA, 60s (entrée L N- sortie SEC)
Autres Niveaux de protection Résistance à la corrosion
Type de protection Classe II
Type d'installation Installation indépendante
Avec crimping 88*52*25,5 mm 116*40,5*22 mm 136*42,5*24 mm
Fonction de mémoire de black-out Oui, le PUSH éteint la mémoire
Synchronisation de l' éclairage PUSH 20 unités au maximum.
Exigences relatives à l'emballage Instruction + carton + carton extérieur ((K=A)
Le poids 105 g
Durée de conception 10 ans (@ Ta-15 °C)
Garantie 5 ans de garantie à pleine charge
Remarque: tous les paramètres sont testés à la tension d'entrée de 230 Vac et dans un environnement de 25 degrés, sauf indication contraire.


[Dimension (unité: mm)]
12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 012 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 112 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 2



[Diagramme de câblage]

Fig. ADALIFaiblele ming

12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 3



Je vous en prie.B. PourAppuie sur Dimle ming

12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 4



[Dépréciation]

12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 5



[Dcourbe d'imming]

12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 6



[Réglage actuel des engrenages]

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Réglage actuel des engrenages

 1 2
Pour les appareils à commande numérique: 12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 7 12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 8
Pour les appareils à commande numérique: 12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 9 12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 10
Le régulateur de tension doit être équipé d'un système de régulation de tension. 12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 11 12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 12
Les appareils électroniques sont équipés d'un système de freinage de freinage. 12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 13 12 W de courant constant Dali LED pilote LED atténuable avec méthode de contrôle d'atténuation PUSH primaire 14



[ON/OFF et description de l'opération de l'atténuation de la luminosité]

A. Appuyez sur l'interrupteur PUSH (heure de pression courte 0,1S-1S), le pilote LED s'allume ou s'éteint.

B. Dimming: maintenez enfoncé l'interrupteur PUSH (1S-8S), le pilote LED peut réaliser le dimming, l'éclairage ou le dimming, la plage de dimming est de 2-100%.

C. Mémoire: la fonction d'atténuation PUSH a une fonction d'atténuation de la mémoire.

D. Synchronisation de l'obscurcissement: la puissance connectée au même interrupteur PUSH peut être synchronisée en appuyant sur l'interrupteur PUSH pendant plus de 15 s

E. Mode d'obscurcissement DALI: connectez l'alimentation au système DALI, et elle peut être assombrie par l'hôte DALI.



[Attention]

1) La chaîne LED doit être connectée à la charge avant d'allumer la puissance d'entrée, sinon la chaîne LED peut être endommagée.

2) Une fois l'entrée de l'entraînement LED éteinte, il y aura une tension résiduelle à la sortie, qui peut être maintenue pendant environ 3 minutes.
