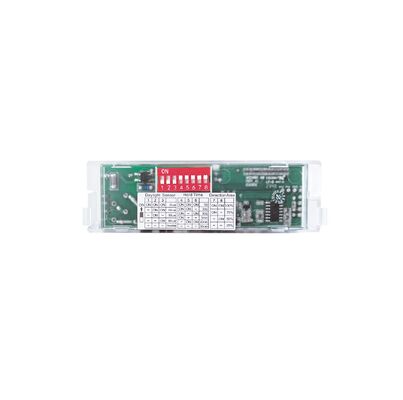

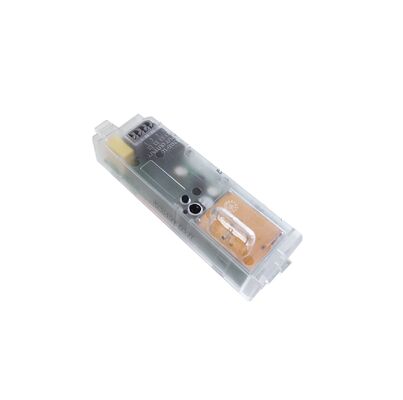

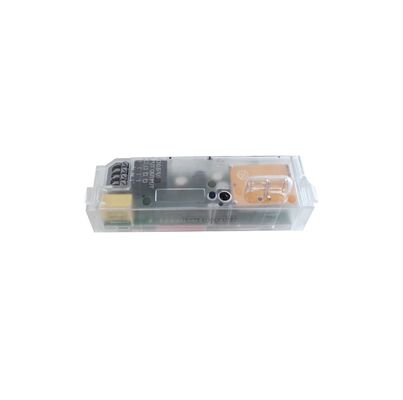

Capteur MARCHE/ARRÊT CA largement utilisé pour les parkings, avec commutateur DIP sur le dessus, installation par vis, télécommande disponible

  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
Lieu d'origine Shenzhen, Chine
Nom de marque Merrytek
Certification CE, RED
Numéro de modèle MC098S 99 2
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Sacs à bulles + carton + carton
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T
Capacité d'approvisionnement 10000 PC / mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Tension nominale Pour les appareils de traitement des ondes Puissance en veille ≤0,5W
Signal de sortie En marche / arrêt Fréquence de travail 5.8 GHz ± 75 MHz, bande ISM
Hauteur d'installation 3 m (maximum 6 m) Durée de vie Garantie de 5 ans @ TA
Laisser un message
Description de produit

[Caractéristiques du produit]



  • Conception brevetée d'antenne dipôle couplée et algorithme adaptatif, qui résout efficacement le problème de la faible hauteur d'installation des capteurs d'antenne en colonne et des faux déclenchements causés par le rayonnement des lobes latéraux de l'antenne lorsqu'elle est installée dans une pièce métallique.
  • Largement utilisé dans les parkings et autres endroits, il résout le problème que le capteur traditionnel ne peut pas détecter les véhicules ou que le véhicule ne peut pas être détecté tant qu'il ne passe pas directement sous le capteur
  • Les paramètres du capteur peuvent être définis par télécommande et commutateurs DIP, facile à configurer.



[Paramètres]



Entrée
Tension nominale 220-240Vac 50/60Hz
Puissance en veille ≤0.5W
Test de surtension 1KV(L/N,EN61000-4-5)
Sortie
Signal de sortie ON/OFF
Type de charge Inductive ou résistive
Capacité de charge 200W@230Vac(Inductive) ; 400W@230Vac(Résistive)
Capacité de surtension maximale

Relais 7A

20A(50% Ipeak, twidth =200uS, 230Vac pleine charge, démarrage à froid);
Paramètres du capteur
Fréquence de fonctionnement 5,8 GHz ±75MHz, bande ISM
Puissance d'émission 1mW Max.
Zone de détection (Rayon)

Hauteur de montage au plafond 3m : r≥4m@0.3m/s, r≥2.5m@1m/s;

Hauteur de montage mural 3m : r≥5m@0.3m/s, r≥4m@1m/s

Condition de test : Régler la sensibilité à 100 %, ouvrir une zone intérieure de 60㎡.
Hauteur de montage 3m (6m Max)
Temps de maintien

5s/30s/90s/5min/20min/30min (Code de numérotation)

5s/30s/1min/3min/5min/10min/20min/30min (Configuration MH10)
Zone de détection 100%/75%/50%/25%
Capteur de lumière du jour Lumière du jour normale

2Lux/10Lux/30Lux//50Lux/Désactiver

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Désactiver (Configuration MH10)
Température de fonctionnement -25℃…+60℃
Température de stockage -40~80℃ Humidité : ≤85% sans condensation
Normes de certification
Certifié CE, RED
Exigences environnementales Conforme à RoHS 2.0 Reach
IP Classement IP20
Autre
Modèle à distance MH10 ; MH16 ; MH03
Câblage Bornes enfichables, diamètre du fil : 0,5-0,75 mm2
Installation Intégré
Emballage Sac à bulles + Planche + Carton (K=A)
Poids net 40.3±3g
Durée de vie 5 ans de garantie@Ta



[Fonction]



Fonction ON/OFF Contrôle de la lumière Désactiver ou la valeur de luminosité externe est inférieure à la valeur définie. Lorsque les capteurs micro-ondes détectent le mouvement d'un objet, le capteur se déclenche et entre dans l'état d'allumage. Il maintient l'état d'allumage après un délai, puis entre dans l'état d'extinction.
Fonction de gradation en deux étapes N/A
Fonction de gradation en trois étapes N/A
Récupération de la lumière du jour N/A
Priorité à la lumière du jour N/A



[Informations sur le produit]



  • Dimension (unités : mm)



Capteur MARCHE/ARRÊT CA largement utilisé pour les parkings, avec commutateur DIP sur le dessus, installation par vis, télécommande disponible 0



  • Fonction et câblage

Capteur MARCHE/ARRÊT CA largement utilisé pour les parkings, avec commutateur DIP sur le dessus, installation par vis, télécommande disponible 1Conseils d'installation de l'antenne

Capteur MARCHE/ARRÊT CA largement utilisé pour les parkings, avec commutateur DIP sur le dessus, installation par vis, télécommande disponible 2Suggestion : L'angle inférieur de la plaque lumineuse par rapport à l'antenne micro-ondes doit être supérieur à 2 mm, sinon la distance d'induction deviendra plus courte



[Réglage des commutateurs DIP]



Fonction Capteur de lumière du jour Temps de maintien Zone de détection
Code de numérotation 1 2



3

 Seuil du capteur de lumière du jour 4 5 6 Temps de maintien 7 8 Zone de détection
Ⅰ ON ON ON 2Lux ON ON ON 5S ON ON 100%
Ⅱ - ON ON 10Lux ON ON - 30S ON - 75%
Ⅲ - ON - 30Lux ON - ON 90S - ON 50%
Ⅳ - - ON 50Lux ON - - 5min - - 25%
Ⅴ - - - Désactiver - ON ON 20min N/A N/A N/A
Ⅵ N/A N/A N/A N/A - - - 30min N/A N/A N/A



  • Diagramme de rayonnement



Capteur MARCHE/ARRÊT CA largement utilisé pour les parkings, avec commutateur DIP sur le dessus, installation par vis, télécommande disponible 3



[Télécommande MH10]



Capteur MARCHE/ARRÊT CA largement utilisé pour les parkings, avec commutateur DIP sur le dessus, installation par vis, télécommande disponible 4Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler, de modifier le réglage du commutateur DIP.

  • La zone de sensibilité est liée à la vitesse de déplacement des objets, à la taille des objets en mouvement, à la hauteur de montage, à l'angle de montage, à l'environnement de travail, aux matériaux réfléchissants, etc. La zone de détection donnée est une valeur typique qui a été mesurée par des testeurs de 165 cm/65 kg dans un environnement intérieur ouvert.
  • La zone de détection du capteur micro-ondes lorsqu'il est installé sur le mur sera considérablement augmentée par rapport à lorsqu'il est installé au plafond. Si vous adoptez un plafond mural, veuillez réduire la sensibilité ou contacter notre société pour confirmer les paramètres d'utilisation. Les seuils de lumière du jour sont mesurés par une journée ensoleillée sans ombre et dans un état de réflexion diffuse de la lumière ambiante. Différents environnements et climats provoquent différentes valeurs de luminosité que le capteur de lumière du jour mesure.
  • Les paramètres du capteur peuvent devoir être reconfigurés dans différents environnements d'installation, veuillez vous référer aux instructions suivantes ou contacter le fabricant.
  • Le capteur est destiné à une utilisation en intérieur uniquement. L'effet d'étanchéité pour une utilisation en extérieur ou en semi-extérieur sera affecté. Le vent, la pluie et les objets en mouvement peuvent provoquer de faux déclenchements.
  • La hauteur d'installation du produit du capteur ne peut pas dépasser 6 mètres, et la hauteur optimale est de 3 mètres. La distance entre les deux capteurs doit être supérieure à 3 m.
  • Lorsque le capteur est installé dans une lampe métallique, sur une surface réfléchissante métallique ou dans un petit environnement fermé, les micro-ondes seront réfléchies plusieurs fois et provoqueront de faux déclenchements. Veuillez réduire la sensibilité du capteur ou contacter le fabricant pour une assistance technique.
  • Veuillez vous assurer qu'il n'y a pas de signaux en mouvement tels que des ventilateurs, des moteurs à courant continu, des tuyaux d'égout, des sorties d'air, etc. autour du capteur, sinon le capteur peut provoquer de faux déclenchements.
  • Les micro-ondes ne peuvent pas pénétrer le métal. Ne placez pas le produit dans une lampe métallique fermée ou semi-fermée. Ni le métal ni le verre ne sont autorisés à recouvrir le produit.
