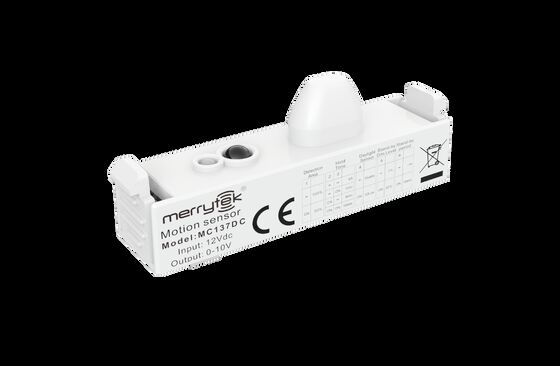

Capteur de luminosité à trois éclairages, coque à longue bande, antenne miniature, pas d'ombrage

  • Tri-proof Light Dimmable Sensor, Long Strip Shell, Miniature Antenna Design, No Shading
Lieu d'origine 5X
Nom de marque Merrytek
Certification CE
Numéro de modèle MC137D C & MC137D D
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Sacs à bulles + cloisons + boîte extérieure (K=A)
Délai de livraison 1, échantillon et commande : Dans les 5 jours ouvrables après réception de votre paiement. 2, comman
Conditions de paiement T/T
Capacité d'approvisionnement 10000 pièces/mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Tension nominale 12 ± 1 V CC Tension d'ondulation Pour les appareils électroniques
Fréquence de travail 5.8 GHz ± 75 MHz, bande ISM Hauteur d'installation 3 m (5 m maximum)
Température de travail Intégré: -25 à 60 °C Durée de vie Garantie de 5 ans @ TA
Mettre en évidence

une luminosité triproof de capteur de mouvement réglable

,

lampe à triple étanchéité à bande longue

,

lumière de capteur d'antenne miniature
Laisser un message
Description de produit
Capteur de luminosité à trois éclairages avec conception d'antenne miniature
Caractéristiques du produit
  • Antenne mini-dipole à couplage brevetée
  • Enveloppe à longue bande avec antenne miniature, éliminant les problèmes d'ombrage
  • Puissance RF ultra-faible, sans danger pour la santé humaine
  • Commande à distance et interrupteur DIP pour régler les paramètres de détection
  • Lobule latéral bas avec une grande adaptabilité aux environnements métalliques
  • Non affecté par la température, l'humidité, le bruit, le débit d'air, la poussière et les conditions de lumière
Paramètres techniques
Spécifications des entrées
Voltage nominal Le réglage de la tension doit être effectué à l'aide d'un régulateur de tension.
Courant de fonctionnement MC137D C: 20 ± 2 mA.
Voltage de réplique Pour les appareils électroniques
Spécifications de sortie
Signal de sortie MC137D C: 0-10VDC signal d'atténuation.
Capteur de la lumière du jour
Capteur de la lumière du jour Priorité de la lumière du jour
Paramètres de détection
Fréquence de travail 5.8 GHz ± 75 MHz, bande ISM
Transmettre de la puissance 1mW au maximum.
Autonomie de détection (radius) Installation au plafond de 3 m de hauteur: r≥4m@0,3m/s, r≥2,5m@1m/s
Installation horizontale de 2 m de haut: r≥8m@0,3m/s, r≥4m@1m/s
Hauteur de l'installation 3 m (maximum 5 m)
Spécifications environnementales
Température de fonctionnement Intégré: -25 à 60 °C
Température de stockage -40°C à 80°C, humidité ≤ 85% (sans condensation)
Normes de certification
Certifié CE, RED (en attente)
Exigences environnementales Conforme à la réglementation RoHS 2.0, Exigences de portée
Classification de propriété intellectuelle Résistance à la corrosion
Autres spécifications
Le câblage Terminal à 3 broches de 2,0 mm
Exigences relatives à l'installation Installation intégrée
Exigences relatives à l'emballage Sacs à bulles + cloisons + boîte extérieure (K=A)
Poids net 10 ± 2 g
Durée de vie Garantie de 5 ans
Sélection du modèle
MC137D C MC137D D
Signal d'atténuation de la fréquence 0-10VDC Signal de gradation PWM
Priorité de la lumière du jour
Description de la fonction
Fonction Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation.
Fonction ON/OFF N/A
Fonction d'assombrissement en deux étapes N/A
Fonction d'assombrissement en trois étapes La période de veille doit être réglée sur "5min/10min/30min"
La moisson à la lumière du jour N/A
Priorité de la lumière du jour La période de veille doit être réglée sur "+∞"
Diagrammes techniques
Recommandé pour les lampes de plafond
Les dimensions
Capteur de luminosité à trois éclairages, coque à longue bande, antenne miniature, pas d'ombrage 0
Diagramme de câblage et de fonctionnement
Capteur de luminosité à trois éclairages, coque à longue bande, antenne miniature, pas d'ombrage 1
Diagramme d'installation
Capteur de luminosité à trois éclairages, coque à longue bande, antenne miniature, pas d'ombrage 2
Avis d'installation:Lors de l'installation, veuillez faire attention à la distance entre l'antenne à micro-ondes et la carte lumineuse.
Paramètres du commutateur DIP
Fonction Zone de détection Temps d'arrêt Capteur de la lumière du jour Niveau de faible luminosité en veille Période de veille
Numéro de téléphone 1 2 3 4 5 6
Ⅰ - 100% du produit - - 5s - Désactiver Le nombre de pièces de rechange doit être déterminé en tenant compte de l'état des pièces. 100 à 150 lux - 0% - +∞
Ⅱ En marche 50% - En marche Une minute. En marche 30Lux 100Lux 200 lux En marche 20% En marche 15 minutes
Ⅲ En marche - 3 minutes 150 lux 300Lux
Ⅳ En marche En marche 10 minutes
Instructions de commande à distance
Initialisation:Le capteur allume la lumière à 100% de luminosité pour la première fois, et l'éteint après 10 secondes.
Par défaut:Sensibilité: 100%. Temps d'attente: 5 s. Capteur de lumière du jour: désactiver. Période d'attente: 15 min. Niveau d'obscurité: 0%
Lignes directrices pour l'application
  • Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant l'installation, le câblage, le changement de réglage du commutateur de cadran, etc.
  • La distance de détection est liée à des facteurs tels que la vitesse de déplacement de l'objet en mouvement, la taille de l'objet en mouvement, la hauteur d'installation, l'angle d'installation,si l'environnement d'installation est ouvert, et le matériau du réflecteur.
  • Lorsque le capteur à micro-ondes est installé sur le mur, la distance de détection sera considérablement augmentée par rapport à celle installée sur le plafond.Veuillez réduire la sensibilité à l' utilisation ou contacter notre société pour confirmer le réglage d' utilisation.
  • Il peut être nécessaire de reconfigurer les paramètres des capteurs dans différents environnements d'installation.
  • Ce capteur est uniquement pour une utilisation en intérieur, vent extérieur et pluie, et les objets en mouvement environnants provoqueront un faux déclenchement.
  • La hauteur d'installation du produit de capteur ne doit pas dépasser 6 mètres et la hauteur optimale est de 3 mètres; la distance entre les deux capteurs doit être supérieure à 3 mètres.
  • Lorsque le capteur est installé dans une lampe métallique, sur une surface réfléchissante métallique ou dans un environnement fermé étroit, les micro-ondes seront réfléchies plusieurs fois et provoqueront un faux déclenchement.
  • Veuillez vous assurer qu'il n'y a pas de signaux en mouvement tels que des ventilateurs, des moteurs CC, des conduites d'égout, des sorties d'air, etc. autour du capteur.
  • Les micro-ondes ne peuvent pas pénétrer le métal, éviter l'installation dans des lampes métalliques fermées ou semi-fermées, et il ne devrait pas y avoir de métal ou de verre bloquant le produit.
  • Une alimentation en courant continu régulée avec une tension de sortie stable et un faible coefficient d'ondulation doit être utilisée.
  • Les spécifications et les paramètres du produit peuvent être optimisés sans préavis.
