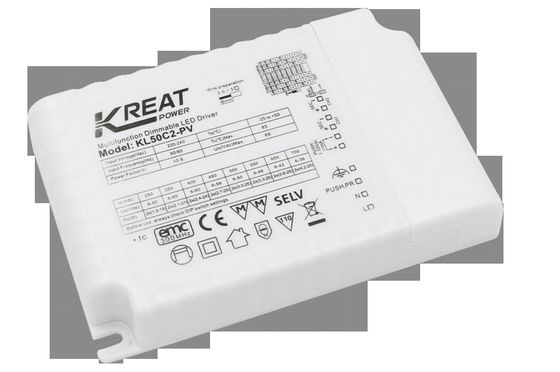

50W PUSH à double canal et pilote LED à attenuation de 1 à 10V pour l'éclairage arrière LED
Place of Origin | Shenzhen, China |
---|---|
Nom de marque | KREATPOWER |
Certification | CE, SEMKO |
Model Number | KL50C2-PV |
Minimum Order Quantity | 100PCS |
Prix | negotiable |
Packaging Details | White box+ Instructions Clapboard Outer Carton |
Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
Payment Terms | T/T |
Supply Ability | 10000 pcs/month |

Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Le WECHAT: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xOperating Voltage | 198-264VAC 50Hz /60Hz | Input Voltage range | 200-240VDC |
---|---|---|---|
Input Cuttent | 0.28A Max. | Power Factor | ≥0.9 |
Stand-by Power | ≤0.5W | IP | IP20 |
Certification | CE, SEMKO | Feature | Dual channel |
Dimming method | PUSH and 1-10V dimming | Warranty | 5 years |
Mettre en évidence | L'éclairage arrière LED,Conducteur LED à attenuation de 50 W,Le pilote LED à faible intensité de 1 à 10 V |
50W PUSH à double canal et pilote LED à attenuation de 1 à 10V pour l'éclairage arrière LED
[Caractéristique du produit]
- Pas de clignotement pour toute la gamme de gradation
- Puissance en veille inférieure à 0,5 W
- Dimming primaire avec bouton
- Dimming secondaire avec un atténuateur de 0 à 10 V
- Prend en charge le gradation PWM 10V (3KHz-8KHz)
- La fréquence d'écoulement de l'appareil doit être supérieure ou égale à:
- Protection: court-circuit / surchauffe / surtension
- Courant de dégradation pour une température ambiante trop élevée
- Appuyez sur faible avec la fonction de mémoire
- Appuyez sur le port sombre avec fonction de couloir
- Garantie de 5 ans
[Paramètre]
Résultats de l'analyse | Voltage de fonctionnement | Pour les appareils de traitement des ondes électriques |
Voltage d'entrée nominal | Pour les appareils à courant alternatif, la fréquence d'alimentation doit être supérieure à: | |
Plage de tension d'entrée CC | Pour les appareils de commande électrique | |
Courant d'entrée | 0.28A au maximum. | |
Courant d'entrée | Le débit d'électricité doit être supérieur ou égal à: | |
Facteur de puissance | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. | |
Déformation harmonique totale | Typique: 13% (@230Vac Pleine charge) | |
Puissance en veille | ≤ 0,5 W | |
Efficacité | Le système doit être équipé d'un système de freinage. | |
Méthode de câblage | Résistance à la compression:00,75 à 1,5 mm2 | |
Produits | Mode de fonctionnement | Courant constant |
Type de charge | LED | |
Exigences en matière de marge (flammeuse ou non-flammeuse) | Valeur de clignotement: inférieure à 2% pour toute la plage de gradation | |
Temps de démarrage | Les données de sortie doivent être conservées à l'écart des données de sortie. | |
Voltage de sortie sans charge | 58VDC au maximum. | |
Plage de tension de sortie de charge | 9 à 52 VDC | |
Puissance de sortie à pleine charge | Le débit d'électricité doit être supérieur ou égal à: | |
Courant de sortie de charge | 2*CC:350mA;500mA;550mA;700mA;750mA;900mA; | |
Courant/tension constante Précision | Précision de courant constant ± 5% | |
Méthode de câblage | Résistance à la compression:00,5-1,5 mm2 |
Méthode de contrôle | Attention à l'éclairage | La couleur doit être indiquée sur le panneau d'affichage. |
Dimming de 1 à 10 V | La fréquence d'éclairage doit être supérieure ou égale à la fréquence d'éclairage maximale de l'appareil. | |
Portée de l'obscurcissement | 3% à 100% | |
Dimming du mécanisme PWM | La fréquence d'écoulement de l'appareil doit être supérieure ou égale à: | |
Le potentiomètre | Oui, 100kΩ | |
Dimmabilité PUSH secondaire | Oui, changer les paramètres d'usine | |
ExceptionProtationRles équivalences | Sortie par rapport à la température protection |
Oui, sans fonction d'auto-récupération (peut être demandée) |
Protection contre la surtension | Oui, sans fonction d'auto-récupération | |
Protection contre le court-circuit de sortie | Oui, fonction d'auto-récupération (peut être demandée) | |
Fonctionnement Environnement |
Température/humidité de fonctionnement | -25°C à 50°C Humidité: 85% (non condensé) |
Température/humidité de stockage | -40°C à 80°C, Humidité: 10% à 95% | |
Température maximale du boîtier (Tc) | 85°C | |
Sécurité & CEM |
Norme EMC | Pour les appareils de traitement des eaux usées, les valeurs de référence sont les suivantes: |
Norme de sécurité | Pour les appareils à commande numérique | |
Certification | Pour la CE | |
Résister à la tension | 3750Vac, 5mA, 60s (entrée L N- sortie SEC) | |
Autres | Niveaux de protection | Résistance à la corrosion |
Type de protection | Classe II | |
Type d'installation | Installation indépendante | |
Dimension de l'installation | Pour les pièces d'occasion | |
Fonction de mémoire de black-out | Oui, le PUSH éteint la mémoire | |
Synchronisation de l' éclairage PUSH | 30 unités. | |
Exigences relatives à l'emballage | boîte blanche + Instructions Carton extérieur | |
Le poids | 220 g | |
La vie | 50000h @T à pleine charge | |
Remarque: tous les paramètres sont testés à la tension d'entrée de 230 Vac et dans un environnement de 25 degrés, sauf indication contraire. |
[Dimension (unité: mm)]
[Diagramme de câblage]
Fig. Un écran éteintle mingou Cfonction de couloir |
Je vous en prie.B 0- 10 Vou PUSH secondaire |
[Réglage actuel des engrenages]
Actuel | Réservé à 1 | Réservées | ||||||||
la tension | Po ((W) | 1 | 2 | 3 | la tension | Po ((W) | 1 | 2 | 3 | |
350 mA | 9 ̊50V | 17.5 | - | - | - | 9 ̊50V | 17.5 | - | - | |
500 mA | 9 ̊50V | 25 | En marche | - | - | 9 ̊52V | 26 | En marche | - | - |
550 mA | 9 ̊45V | 25 | - | En marche | - | 9 ̊52V | 29 | - | En marche | - |
700 mA | 9 ̊36V | 25 | En marche | En marche | - | 9 ̊50V | 35 | En marche | En marche | - |
750 mA | 9 ̊33V | 25 | - | En marche | En marche | 9 ̊48V | 36 | - | En marche | En marche |
900 mA | 9 ̊28V | 25 | En marche | En marche | En marche | 9 ̊40V | 36 | En marche | En marche | En marche |
Remarque:La puissance totale des deux sorties ne doit pas dépasser 50W;Po1+Po2≤50W |
[Dévaluation
[Curve de diminution de luminosité]
[ON/OFF et description de l'opération de l'atténuation de la luminosité]
A. Commutateurs de poussée courte durée (< 1 s), le pilote LED ON ou OFF. La luminosité revient à la dernière valeur de gradation.
B. Appuyez et maintenez enfoncé l'interrupteur PUSH (1S~8S), et le pilote LED peut réaliser l'obscurcissement; après avoir appuyé à nouveau, la lumière change dans les directions d'obscurcissement opposées.
C. L'obscurcissement par poussée a une mémoire de démarrage et une mémoire de luminosité.
D. Synchronisation de l'assombrissement:
Le pilote LED peut se synchroniser à un niveau de diminution de 50% avec une pression de 15 secondes.
E. Définir les temps de décoloration: appuyez sur le bouton pour éteindre les lumières, puis appuyez longtemps sur le bouton, et les lumières s'allumeront et s'éteindront.Désactiver la fonction temps de décoloration: Appuyez rapidement 5 fois sur l'interrupteur PUSH dans les 3 secondes; activez la fonction des temps de décoloration: appuyez longtemps sur PUSH 15S.
F. Fonction de couloir: PUSH a un signal L supérieur à 60S, entrez la fonction de couloir, 100% de luminosité, 20% de luminosité, attendez 60S, puis éteignez les lumières.Appuyez sur les interrupteurs 5 fois pour quitter la fonction de couloir.
G. Il est interdit d'appuyer sur des boutons avec des feux d'indicateur.
H. PUSH secondaire: l'interrupteur DIP 4 est fermé; 0-10V: l'interrupteur DIP rouge 4 est ouvert;
[Questions qui nécessitentUneLe rapport de travail
La chaîne LED doit être connectée à la charge avant d'allumer la puissance d'entrée, sinon la chaîne LED peut être endommagée.
