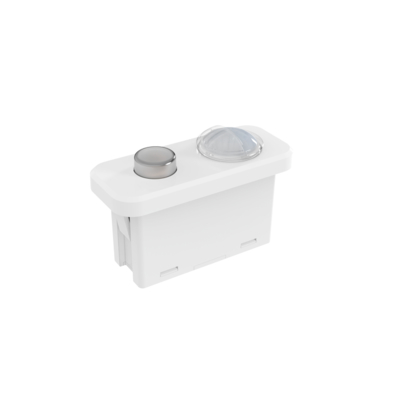

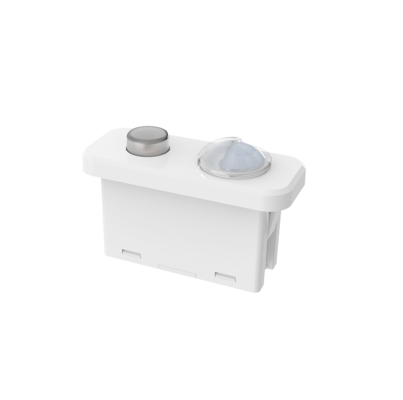

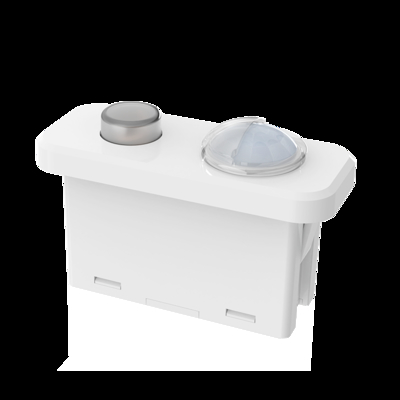

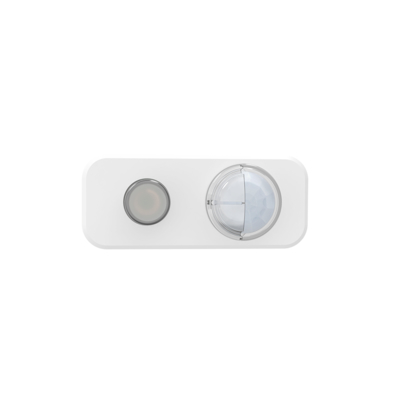

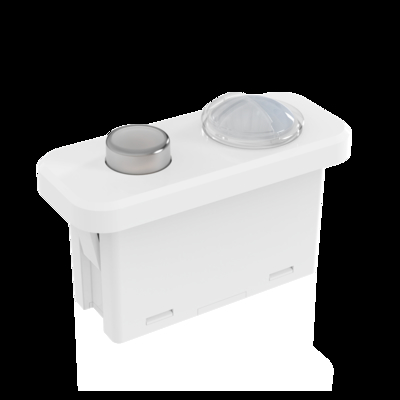

Capteur de mouvement PIR 12Vdc avec gradation PWM pour panneau lumineux, fonction priorité lumière du jour

[Caractéristiques du produit]

• Interface standard international Zhaga BooK20(R44 X17；R60 X22)
• Hauteur d'installation maximale de 4 mètres, adaptée aux bureaux ouverts, aux bureaux individuels
• Détecteur de mouvement PIR pour panneau lumineux, lumière linéaire.
• Les paramètres du capteur peuvent être ajustés à distance
• Capteur PIR à montage bas

[Paramètres]

Fonction ON-OFF

Dimension (

• unités: mm)

Fonction

• Câblage

• [Instructions d'installation]

​

Accessoires

Accessoires

[Portée de détection]

[Initialisation]

[Initialisation]

Après la mise sous tension, le capteur se réchauffera pendant 45 à 60 secondes, puis commencera à fonctionner.

[Réglage par défaut]

Sensibilité: 100% Temps de maintien: 5s Capteur de lumière du jour: Désactivé

[Avis d'application]

Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler et de modifier les paramètres.

• Le capteur PIR ne peut pas pénétrer dans les matériaux, veuillez vous assurer qu'il n'y a pas d'obstacle entre le capteur et les personnes/objets en mouvement
• Le capteur peut avoir du mal à détecter les personnes si elles portent des vêtements épais en hiver.
• Les signaux thermiques seront considérés comme des signaux de mouvement pour déclencher le capteur. Évitez d'orienter le capteur vers la climatisation ou une autre source de chaleur.
• Le capteur est destiné à une utilisation en intérieur uniquement. La lumière du soleil extérieure pourrait affecter la détection du capteur.
• En raison d'améliorations continues, le contenu de cette notice peut être modifié sans préavis.
• Les performances de gradation peuvent être différentes lorsqu'elles fonctionnent avec différents pilotes 0-10V.
• Le seuil de lumière du jour est mesuré dans un environnement ensoleillé sans ombre et sans réflexion diffuse de la lumière ambiante. Le niveau de lux ambiant peut être différent selon l'environnement, la météo, le climat, l'heure de la journée et la saison.
• La distance de détection est liée à la taille des personnes, à la hauteur de montage, à l'angle de montage, à la température de l'environnement de travail, etc. Lorsque la température ambiante approche la plage de température du corps humain (36℃~37℃/96.8~98.6℉), la détection de mouvement PIR s'affaiblira considérablement ou ne répondra pas. Lorsque la température ambiante ou la température du plateau LED est supérieure à 55℃/131℉, un faux déclenchement peut se produire, veuillez essayer de réduire la sensibilité de détection pour l'améliorer. Si le faux déclenchement persiste, le capteur PIR ne doit pas être utilisé dans l'espace.
• La zone de détection donnée est une valeur typique qui a été mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
• Ce produit doit être utilisé avec une alimentation
• CCstabilisée dont la tension d'entrée est stable et le facteur d'ondulation est faible (le facteur d'ondulation est inférieur à 100 mV; le courant de charge est supérieur à 25 mA). Lors de l'installation dans un nouvel environnement, veuillez installer et tester au moins 5 produits avant l'installation en masse.Le PIR est un capteur infrarouge pyroélectrique qui détecte les changements des rayons infrarouges. Veuillez prêter attention aux points suivants lors de l'utilisation réelle, tels que: la détection de sources de chaleur autres que le corps humain, la température de la source de chaleur ne change pas ou la source de chaleur ne bouge pas, et d'autres facteurs environnementaux connexes et les violations du principe d'application du PIR.
• Lors de la détection de sources de chaleur autres que le corps humain en raison des phénomènes suivants, le PIR peut être faussement déclenché.
•          1. Lorsque de petits animaux entrent dans la plage de détection
•      2. Lorsque les rayons infrarouges lointains de la lumière du soleil, des phares de voiture, des lampes à incandescence, etc. sont directement exposés au capteur

     3. Lorsque la température dans la plage de détection change radicalement en raison de l'air chaud, de l'air froid provenant des équipements de serre froide, de la vapeur d'eau des humidificateurs, etc.

Lors de la détection de sources de chaleur en raison des phénomènes suivants, le PIR peut ne pas se déclencher
     1. Lorsqu'il existe des substances telles que le verre et l'acrylique qui bloquent la transmission des rayons infrarouges lointains entre le capteur et l'objet de détection.

•      2. La source de chaleur dans la plage de détection bouge à peine ou se déplace à grande vitesse.
