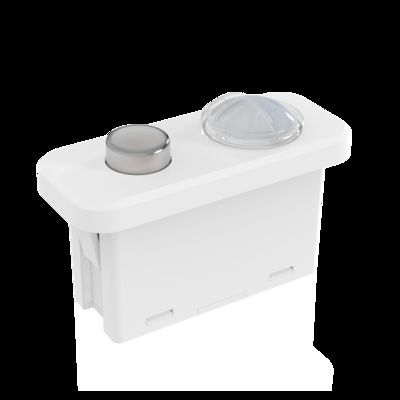

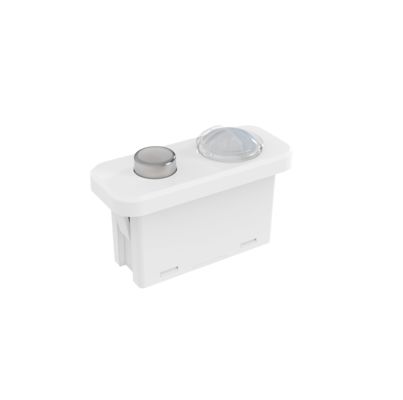

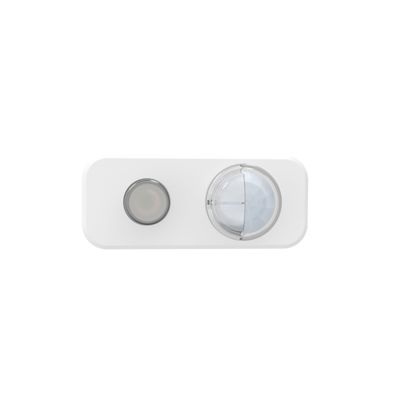

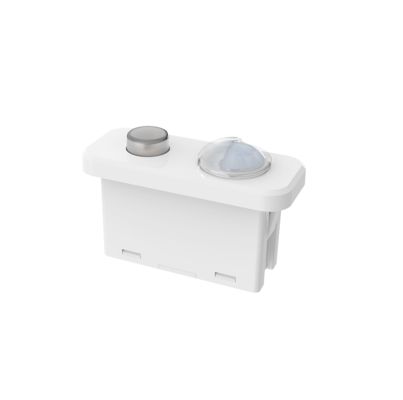

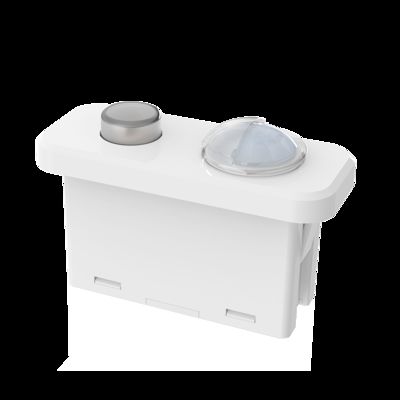

Capteur de mouvement PIR 12Vcc avec gradation PWM pour panneau lumineux, fonction de priorité à la lumière du jour MC182D IR 1

[Caractéristiques du produit]

• Interface standard internationale Zhaga BooK20(R44 X17；R60 X22)
• Hauteur d'installation maximale de 4 mètres, convient aux bureaux ouverts, aux bureaux individuels
• Détecteur de mouvement PIR pour panneau lumineux, lumière linéaire.
• Les paramètres du capteur peuvent être ajustés à distance
• Capteur PIR à faible montage

[Paramètres]

Gradation à 2 niveaux

• FonctionCâblage

[Instruction d'installation]

• ​

• ​

Accessoires

[Télécommande]

[Réglage par défaut]

Après la mise sous tension, le capteur sera chauffé pendant 45 à 60 secondes, puis commencera à fonctionner.

[Réglage par défaut]

Sensibilité: 100% Temps de maintien: 5s Capteur de lumière du jour: Désactivé

[Avis d'application]

Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler et de modifier les paramètres.

Le capteur PIR ne peut pénétrer aucun matériau, veuillez vous assurer qu'il n'y a pas d'obstacle entre le capteur et les personnes/objets en mouvement.

Le capteur peut avoir du mal à détecter les personnes s'ils portent des vêtements épais en hiver.

• Les signaux thermiques seront considérés comme des signaux de mouvement pour déclencher le capteur. Évitez de diriger le capteur vers la climatisation ou d'autres sources de chaleur.
• Le capteur est destiné à un usage intérieur uniquement. La lumière du soleil extérieure pourrait affecter la détection du capteur.
• En raison de l'amélioration continue, le contenu de cette instruction peut être modifié sans préavis.
• Les performances de gradation peuvent varier lors du travail avec différents pilotes 0-10V.
• Le seuil de lumière du jour est mesuré dans un environnement ensoleillé sans ombre ni réflexion diffuse de la lumière ambiante. Le niveau de lux ambiant peut varier en fonction de l'environnement, de la météo, du climat, de l'heure de la journée et de la saison.
• La distance de détection est liée à la hauteur des personnes, à la hauteur de montage, à l'angle de montage, à la température de l'environnement de travail, etc. Lorsque la température ambiante approche de la plage de température du corps humain (36℃~37℃/96.8~98.6℉), la détection de mouvement PIR s'affaiblira considérablement ou ne répondra pas. Lorsque la température ambiante ou la température du plateau LED est supérieure à 55℃/131℉, des déclenchements intempestifs peuvent se produire, veuillez essayer de réduire la sensibilité de détection pour améliorer. Si les déclenchements intempestifs persistent, le capteur PIR ne devrait pas convenir à une utilisation dans cet espace.
• La zone de détection donnée est une valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
• Ce produit doit être utilisé avec une alimentation stabilisée en tension
• DC
• dont la tension d'entrée est stable et le facteur d'ondulation est faible (facteur d'ondulation inférieur à 100 mV; courant de charge supérieur à 25 mA).
• Lors de l'installation dans un nouvel environnement, veuillez installer et tester au moins 5 produits avant l'installation en masse.Le PIR est un capteur infrarouge pyroélectrique qui détecte les changements dans les rayons infrarouges. Veuillez prêter attention aux points suivants lors de l'utilisation réelle, tels que: la détection de sources de chaleur autres que le corps humain, la température de la source de chaleur ne change pas ou la source de chaleur ne bouge pas, et d'autres facteurs environnementaux connexes et violations du principe d'application du PIR ont un impact. Lors de la détection de sources de chaleur autres que le corps humain en raison des phénomènes suivants, le PIR peut être déclenché intempestivement.          1. Lorsque de petits animaux entrent dans la plage de détection     2. Lorsque les rayons infrarouges lointains de la lumière du soleil, des phares de voiture, des lampes à incandescence, etc. sont directement exposés au capteur
•      3. Lorsque la température dans la plage de détection change radicalement en raison de l'air chaud, de l'air froid des équipements de serre froids, de la vapeur d'eau des humidificateurs, etc.
• Lors de la détection de sources de chaleur en raison des phénomènes suivants, le PIR peut ne pas se déclencher
•      1. Lorsqu'il y a des substances telles que le verre et l'acrylique qui bloquent la transmission des rayons infrarouges lointains entre le capteur et l'objet de détection.

     2. La source de chaleur dans la plage de détection bouge peu ou se déplace à grande vitesse.
