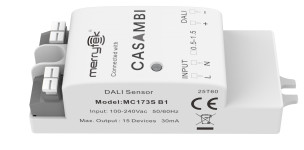

Capteur à micro-ondes réseau DALI2 Casambi, adapté à la lumière du plafond

  • DALI2 Casambi network microwave sensor, suitable for ceiling light
Lieu d'origine Shenzhen, en Chine
Nom de marque Merrytek
Certification CE, RED, TUV
Numéro de modèle Le numéro de série de l'émetteur
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Sac à bulles + carton + carton ((K=A))
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T
Capacité d'approvisionnement 10000 pièces par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Voltage de fonctionnement 220-240VAC Puissance en veille ≤ 0,5 W
Mode de fonctionnement Le signal DALI-2 Hauteur de montage 3 m (maximum 6 m)
Température de fonctionnement -25 à 60 °C Certificat Le produit doit être présenté dans un emballage en acier.
Durée de vie 5 ans de garantie @ Ta
Laisser un message
Description de produit

[ Caractéristiques du produit ]


  • Le réseau Casambi Bluetooth mesh a été adopté, l'application Casambi a été utilisée pour concevoir des paramètres et définir des scénarios d'application, le capteur DALI Micro-ondes
  • Conforme aux nouvelles normes ERP; faible consommation en veille.
  • 5.8 GHz bande d'onde ISM sans licence pour micro-ondes; les commandes en vrac sont conformes à l'approbation RED&TUV&DALI-2.
  • Conception de taille compacte, peut être intégré dans la plupart des luminaires.
  • Les bornes d'entrée et de sortie sont pratiques pour la connexion.
  • Garantie de cinq ans


[Paramètres]


Résultats de l'analyse
Voltage nominalPour les appareils de type à commande numérique
Puissance en veille≤ 0,5 W
Test de surtensionL-N: 1 kV
Produits
Contrôle de sortie√ signal DALI-2
Paramètre du capteur
Fréquence de fonctionnement50,8 GHz ± 75 MHz, bande d'onde ISM.
Puissance de transmission1mW au maximum.
Détection du rayon

Installation au plafond hauteur 3 m: 1 m/s ≥ 2,5 m, 0,3 m/s ≥ 3,5 m
Condition d'essai: réglage de la sensibilité du produit à 100%, espace ouvert intérieur de 60 m2

Hauteur de montage3m ((6m au maximum)
Sensibilité du capteurRéglage de l'application Casambi
Temps d'attenteRéglage de l'application Casambi
Capteur de la lumière du jourRéglage de l'application Casambi
Sans filParamètres
Module BLELe Bluetooth de Casambi
Fréquence de travail2.402-2.480 GHz
Puissance de transmission+7 dBm (max)
Distance de transmission20 m ((distance visible)
Identifiant des appareils35480
Environnement
Température de fonctionnement-25 à 60 °C
Température de stockage-40°C à 80°C, Humidité: ≤85% ((Non condensé)
Température maximale de la coque (Tc)80°C
Norme de certification
CertificatLe produit doit être présenté dans un emballage en acier.
EnvironnementalExigenceConforme à la directive RoHS 2.0, atteindre
Classification de propriété intellectuelleRésistance à la corrosion
Catégorie de produitsClasse II
Autres
Le câblageBlocs terminaux de type press-in, câblage de 0,5 à 1,5 mm2
InstallationIntégré
Le paquetSac à bulles + carton + carton ((K=A))
Poids net40.2 ± 3 g
Durée de vie5 ans de garantie @ Ta


[Information sur le produit]


  • Dimension (unités: mm)

   Capteur à micro-ondes réseau DALI2 Casambi, adapté à la lumière du plafond 0

  • Fonction

Capteur à micro-ondes réseau DALI2 Casambi, adapté à la lumière du plafond 1

  • Le câblage

        Capteur à micro-ondes réseau DALI2 Casambi, adapté à la lumière du plafond 2

[Instruction d'installation]
Je suis désolée.
Je suis désolée.Capteur à micro-ondes réseau DALI2 Casambi, adapté à la lumière du plafond 3

Nom de l'organisme:

Lors de l'installation, s'il vous plaît faire attention à l'avant de l'antenne à micro-ondes n'est pas autorisé à être bloqué par le métal.
La ligne d'entrée CA doit maintenir une distance de plus de 10 mm de l'inductivité BUCK, sinon elle provoquera une défaillance de la conduction.


[Période de détection]

     Capteur à micro-ondes réseau DALI2 Casambi, adapté à la lumière du plafond 4
[Initialement]


Après l'allumage, le capteur allume automatiquement la lumière à 100% de luminosité et éteint la lumière après 10 secondes.


[Réglage par défaut]


Sensitivité: 100%, temps d'attente: 5 s, capteur de lumière du jour: désactivé

[Avis de demande]


  • Le capteur doit être installé par un électricien professionnel. Veuillez éteindre l'alimentation avant d'installer, de câbler ou de régler les interrupteurs DIP.
  • Les micro-ondes ne peuvent pas pénétrer le métal. Ne placez pas le produit dans une lampe métallique fermée ou à moitié fermée. Ni le métal ni le verre ne doivent couvrir le produit.Si l'antenne doit passer à travers la plaque métalliqueVeillez à ce que le haut du capteur soit proche de la plaque métallique.
  • Il est recommandé que l'espacement d'installation entre les capteurs soit supérieur à 2 m. Tenir à l'écart des appareils sans fil tels que les commutateurs et les routeurs,et l'espacement d'installation entre les capteurs et les routeurs est recommandé de plus de 2 mLa surface de l'antenne du capteur à micro-ondes doit être éloignée de l'entrée AC et de la sortie DC afin d'éviter que les signaux basse/haute fréquence n'affectent le fonctionnement normal de l'antenne du capteur à micro-ondes.
  • La zone de sensibilité est liée à la vitesse de déplacement des objets, à la taille des objets en mouvement, à la hauteur de montage, à l'angle de montage, à l'environnement de travail, aux matériaux réfléchissants, etc.La zone de détection donnée est la valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
  • Ce modèle est adapté à l'installation au plafond, si l'installation murale est utilisée, la zone de détection des capteurs à micro-ondes est considérablement augmentée,et il peut provoquer le phénomène de micro-ondes pénétrer la paroi ou la lumière ne s'éteint pasSi la sensibilité de 10% ne peut pas être utilisée, veuillez éviter l'installation murale ou demander au fabricant un soutien technique.
  • Les seuils de luminosité journalière sont mesurés par jour ensoleillé, sans ombre et dans un état de réflexion diffuse de la lumière ambiante.Différents environnements et climats provoquent des valeurs de luminosité différentes que les mesures du capteur de lumière du jour.
  • Le capteur ne doit pas être couvert ou caché par du métal, des PCB, des plateaux LED, etc. L'espacement entre l'antenne du capteur et les matériaux environnants doit être supérieur à 5 mm.Il ne devrait pas y avoir de traces de métal ou de PCB près de l'antenne du capteurL'épaisseur recommandée du couvercle est de 2 mm et l'espacement entre l'antenne de détection et le couvercle doit être supérieur à 3,2 mm.
  • Les signaux de vibration seront considérés comme des signaux de déplacement vers le capteur de déclenchement.sorties de climatisationLes animaux domestiques dans la zone de détection peuvent provoquer un faux déclenchement.
  • La surface de l'antenne du module à micro-ondes doit être éloignée de l'entrée CA, de la sortie CA, du pont rectificateur, du transformateur,tubes de commutation et autres dispositifs de haute puissance pour éviter les signaux à haute fréquence affectant le fonctionnement normal de l'antenne du capteur à micro-ondes.
  • Le capteur est destiné uniquement à un usage intérieur. L'effet imperméable à l'eau pour une utilisation extérieure ou semi-extérieure sera affecté. Le vent, la pluie et les objets en mouvement peuvent provoquer une fausse déclenchement.Lorsque le capteur est installé dans une lampe métallique, une surface réfléchissante métallique ou un petit environnement fermé, le micro-ondes sera réfléchi plusieurs fois et provoquera un faux déclenchement,s'il vous plaît réduire la sensibilité ou demander au fabricant un soutien technique.
  • Lorsque la température ambiante est supérieure à 80 °C, la protection contre les surchauffeurs peut être activée (récupération automatique après refroidissement)
  • Pour le nouvel environnement d'installation, il est recommandé de tester 5 échantillons avant l'installation.
