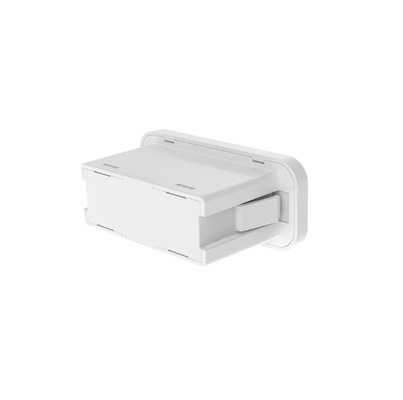

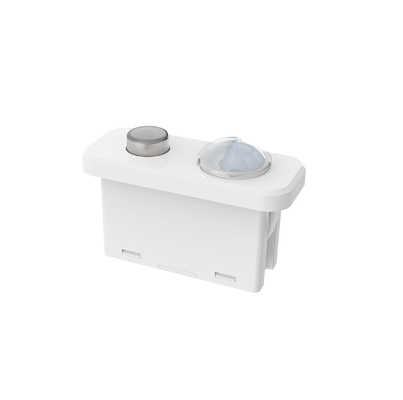

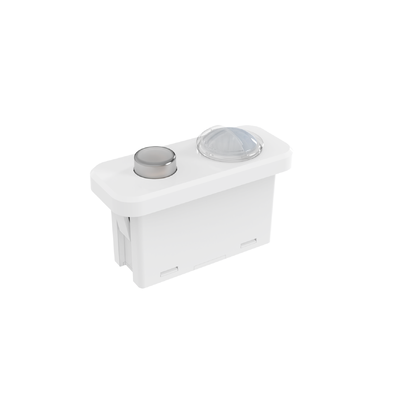

Certifié Dali2 & D4i, Détecteur de mouvement PIR Dimmable, Douille Zhaga Book20, Plug & Play MDA182D IR

  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
Lieu d'origine Shenzhen, Chine
Nom de marque Merrytek
Certification CE
Numéro de modèle MDA182D IR
Quantité de commande min 100
Prix Négociable
Détails d'emballage Le carton et le carton K=A
Délai de livraison 1, échantillon et petite commande: Dans les 5 jours ouvrables après réception de votre paiement (si
Conditions de paiement T/T
Capacité d'approvisionnement 10000 / par mois
Détails sur le produit
Tension nominale 12-24V DC Courant de fonctionnement 12 ± 5 mA à 16 V CC
Tension d'ondulation <100mvp-p Signal de sortie Gradation DALI
Mode de détection Détection IRP Hauteur d'installation Typique 3 m (4 m maximum)
Indice IP IP20 Durée de vie Garantie de 5 ans @TA (intérieur)
Mettre en évidence

PIR réglable par capteur de mouvement DALI

,

Détecteur de mouvement à prise Zhaga Book20

,

Capteur de déconnexion certifié D4i
Laisser un message
Description de produit
Capteur de mouvement PIR dimmable certifié DALI-2 & D4i
Capteur de mouvement plug-and-play compatible avec la douille Zhaga Book20, certifié DALI-2 et D4i pour une intégration transparente avec les drivers D4i.
Caractéristiques du produit
  • Certifié DALI-2 & D4i pour la compatibilité avec les drivers D4i
  • Type d'instance de capteur de mouvement 3 (303) et type d'instance de capteur de lumière 4 (304)
  • Hauteur de montage intérieure maximale de 4m avec détection de mouvement PIR
  • Tous les paramètres du capteur configurables via le contrôleur central DALI
  • Douille Zhaga Book20 pour une installation plug-and-play
Paramètres techniques
Entrée
Tension nominale 12-24V DC
Courant de fonctionnement 12±5mA @16V DC
Tension d'ondulation <100mVp-p
Sortie
Signal de sortie Gradation DALI
Paramètres du capteur
Mode de détection Détection PIR
Zone de détection Réglage maître DALI
Temps de maintien Réglage maître DALI
Capteur de lumière du jour Réglage maître DALI
Priorité lumière du jour Réglage maître DALI
Niveau de gradation Réglage maître DALI
Portée de détection (rayon) Installation au plafond à 3m de haut : r≥2.5m (100% de sensibilité, espace ouvert intérieur de 60°)
Hauteur d'installation Typique 3m (4m Max)
Paramètres DALI
Instance de mouvement 62386-303
Instance de lumière du jour 62386-304
Consommation DALI 2mA
Environnement
Température de fonctionnement -20°C à +55°C
Température de stockage -40°C à +80°C, Humidité ≤85% (sans condensation)
Normes de certification
Certifié CE
Exigences environnementales Conforme RoHS 2.0, REACH
Indice de protection IP IP20
Autres spécifications
Câblage Borne PH2.0 à 2 broches
Exigences d'installation Installation Zhaga Book20
Exigences d'emballage Plaque de carton + Carton (K=A)
Poids net 15.8±3g
Durée de vie Garantie de 5 ans @Ta (intérieur)
Description de la fonction
Fonction Configuration
Fonction ON/OFF Réglage maître DALI
Fonction de gradation à 2 niveaux Réglage maître DALI
Fonction de gradation à 3 niveaux Réglage maître DALI
Gestion de la lumière du jour Réglage maître DALI
Priorité lumière du jour Réglage maître DALI
Fonction réseau Réglage maître DALI
Informations sur le produit
Dimensions (Unité : mm)
Product dimension diagram Product dimension detailed view
Taille de la découpe
Fonction
Product function diagram
Câblage
Wiring diagram
Instruction d'installation
Installation instruction diagram
Portée de détection
Detection range diagram
Initialisation
Après la mise sous tension, le capteur s'échauffera pendant 12 secondes puis commencera à fonctionner.
Paramètres par défaut
Sensibilité : 100%, Temps de maintien : 5s, Capteur de lumière du jour : Désactivé, Période de veille : 0s, Niveau de gradation en veille : 10%
Avis d'application
  • L'installation doit être effectuée par un électricien professionnel, alimentation coupée.
  • Le capteur PIR ne peut pas traverser les matériaux - assurez-vous qu'il n'y a pas d'obstacles entre le capteur et les objets en mouvement.
  • La détection peut être difficile lorsque les personnes portent des vêtements épais par temps froid.
  • Les signaux thermiques des climatiseurs ou des sources de chauffage peuvent provoquer des déclenchements intempestifs.
  • Pour usage intérieur uniquement - la lumière du soleil extérieure affecte les performances de détection.
  • Les performances de gradation varient selon les drivers DALI-2.
  • Le seuil de lumière du jour est mesuré dans des environnements ensoleillés sans ombres.
  • La distance de détection est affectée par la hauteur, la position de montage et la température ambiante.
  • Nécessite une alimentation CC stable avec une stabilité de la tension d'entrée et un faible facteur d'ondulation (<100mV)
  • Tester avec au moins 5 unités avant l'installation en masse dans de nouveaux environnements.
Remarque : Lorsque la température ambiante approche la plage de température du corps humain (36°C~37°C), la détection de mouvement PIR s'affaiblit considérablement. Lorsque la température ambiante ou celle du plateau LED dépasse 55°C, des déclenchements intempestifs peuvent se produire - réduisez la sensibilité ou envisagez un placement alternatif du capteur.
