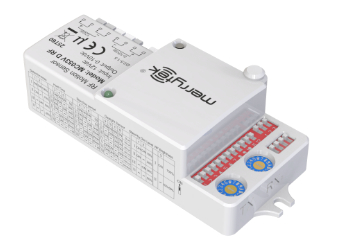

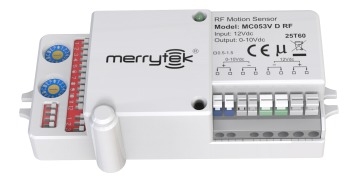

Capteur RF de réseau de groupe micro-ondes 5,8G, avec une hauteur de montage maximale de 8m

[ Caractéristiques du produit ]

• Combiné à la technologie RF 868MHz, réaliser la fonction de réseau sans fil de groupe!
• Adopter la technologie de fréquence étroite pour résoudre l'interférence co-canal
• Le produit a 32 canaux de fréquences différents, utilisables pour plus d'applications
• Avec un code d'adresse fixe, la transmission RF est stable.
• Distance de transmission RF longue jusqu'à 30 m en intérieur
• 5 ans de garantie

[Information sur le produit]

• Dimension (unités: mm)

• Fonction

• Description de la fonction

1.Activer/éteindre ((Période de veille à 0 s),S'il vous plaît définir les autres données du capteur selon la pratique les applications.

2. Dimming en 2 étapes ((période de veille à ∞ + ∞ ∞), Veuillez définir d'autres données du capteur en fonction des applications pratiques.

3.Dimming en trois étapes ((période de veille à 5s/5min/10min/30min/60min),S'il vous plaît définir les autres données du capteur selon la pratique les applications.

• Le câblage

[Modèle de rayonnement]

1.Montage au plafond

2. Montage murale

[Paramètres du commutateur de basculement]

Zone de détection:

Temps d'arrêt:

Période de veille:

Capteur de lumière du jour:

* Lorsqu' il est réglé sur le mode " désactiver ", la lampe s' allume lorsqu' elle détecte le mouvement, quel que soit le niveau de lumière ambiante

Niveau DIM en veille:

Lumière RF:

Mode de fonctionnement

* Lorsque la fréquence RF est régléePour fermer, maintenant le capteur peut seulement recevoir le signal, ne peut pas transmettre le signal, mais il a toujours la fonction de capteur.

[Réseaux sans fil RF]

1) Diffusion:

Tous les capteurs ont le même canal.

Voir l'image ci-dessous, il y a plusieurs sorties/entrées dans le couloir, tout capteur principal est déclenché, toutes les lampes dans le couloir s'allumeront.

Paramètres:

2La diffusion + le saut.:

Une fois qu'un mouvement maître est détecté, le signal de mouvement sera transmis à d'autres capteurs regroupés par l'intermédiaire d'un émetteur-récepteur RF.les lampes des étages adjacents s'allument à un niveau de faible luminosité prédéfini de manière synchrone..

Paramètres:

Groupe 1: le module B TXD, envoie un signal au module A RXD et au module C RXD et à lui-même

Groupe 2: le module C TXD, envoie un signal au module B RXD et au module D RXD et à lui-même

Les données relatives à l'utilisation du produit doivent être transmises à l'autorité compétente.

Je...

Le nombre total d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'établissement.

Groupement RF ((jusqu'à 32 groupes différents possibles)

MC053V D RF ont un canal TX et un canal RX. Le canal TX est utilisé pour transmettre le signal RF et le canal RX est utilisé pour recevoir le signal RF.Utilisez un petit tournevis pour faire pivoter les interrupteurs et les garder pointés vers le même canalLes groupes seront créés automatiquement.

[Initialisation]

La lumière s'allume à 100% de luminosité dans le capteur d'alimentation initial et s'éteint après 10 secondes.

[Par défaut]

Zone de détection: 100%, temps d'attente: 5S,Période de veille: 0 s,Capteur de lumière du jour: désactivéLe niveau de DIM en veille: 10%, luminosité RF: 10%-50%, RF: ouvert, mode: diffusion, TX: A, RX: A

[Nom de l'entreprise]

1) LeLe capteur doit être installé par un électricien professionnel, veuillez couper le courant avant l'installation, le câblage, le changement de réglage, etc.

2) LeLe produit a une bonne capacité de pénétration dans le plastique, le bois, etc., mais les accessoires métalliques ou les boîtiers métalliques ne doivent pas être installés directement devant et près de l'antenne du module à micro-ondes,sinon cela affectera la capacité de transmission et de réception de l'antenne à micro-ondes.

3) Les produitsCe produit est conçu uniquement pour une utilisation en intérieur.

4) Les produitsLa plage de détection du capteur est liée à la vitesse et à la taille de l'objet en mouvement, à la hauteur de montage, à la hauteur et à l'angle d'installation, au site d'installation, aux réflecteurs autour du capteur, etc.Les données du document sont des valeurs typiques et testées par une personne de 165 cm dans un espace intérieur ouvert.

       La portée de détection lors du montage mural sera plus longue lors du montage au plafond.

5) Les produitsÉvitez les équipements vibrants à long terme ou les objets en mouvement autour du capteur. Le signal de vibration sera considéré comme le signal de mouvement pour déclencher le capteur.

6) LeSi un animal passe dans la zone de détection, il peut déclencher le capteur.

7) LeLe seuil lumineux est une valeur détectée dans un environnement ensoleillé, sans ombres et dans une lumière ambiante à réflexion diffuse.les valeurs d'éclairage détectées par le capteur lumineux peuvent être différentes.

8)Il est recommandé que la distance d'installation entre les produits ou la distance entre le produit et le routeur soit supérieure à 1,5 m.

9)Le plan d'installation d'un produit (par exemple: plaque de base en aluminium, carte PCB) doit être différent du plan d'antenne du module à micro-ondes d'une certaine hauteur,et le plan d'antenne du module à micro-ondes doit être supérieur au plan voisin de plus de 5 mm pour obtenir le meilleur effet de détection.

10)MC053V RF & MW05 avec fonction de suppression, commutateur rapide 3 fois en 2s peut annuler la fonction du capteur

11)Mode de travail: diffusion et saut

12)TX: est pour la transmission du signal, avec 0-F 16 canaux différents. 1 DIP pour définir le groupe A ou le groupe B.

13)RX: est pour la réception du signal, avec 0-F 16 canaux différents. 1 DIP pour définir le groupe A ou le groupe B.

14),Lorsque le maître et le maître sont réglés en mode de travail de diffusion, cela signifie que tous les capteurs définissent le même canal, tout capteur maître est déclenché, il transmettra le signal RF à toutes les lampes du groupe

15)Quand Master et Master sont mis en mode de travail, cela signifie que, quand un maître est déclenché,Il enverra un signal RF sur 3 canaux (le canal adjacent avant et après le canal TX et le canal défini par le maître lui-même. Par exemple, lorsque le maître définit le canal TX pour "1", il lancera "0" "1" "2" trois signaux de canaux différents, si d'autres canaux RX différents définis avec"0" "1" "2",à ce moment recevra les signaux de canal correspondants, ce type de mode de travail est principalement appliqué à l'application de couloir, note: TX "F" pour lancer le groupe de canaux A et B groupe "0" RX reçoit des canaux peuvent se connecter au réseau.

16),Master to Satellite fonctionne uniquement en mode diffusion, ce qui signifie que le satellite ne reçoit que le signal du maître, non affecté par le mode de travail du maître.

17)Le satellite reçoit le signal RF du maître, le temps d'attente est déterminé par le maître, il en est de même avec le maître.

18)Le capteur ne transmettra ni ne recevra de signal RF pendant le temps d'initialisation. Il ne peut transmettre de signal RF qu'après la période d'initialisation.

19)Le groupe A et le groupe B de RX nécessitent le groupe maître correspondant A et le groupe B de TX.
