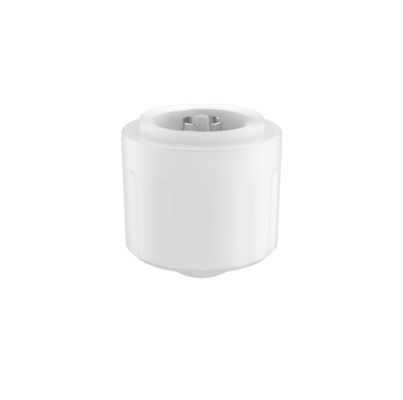

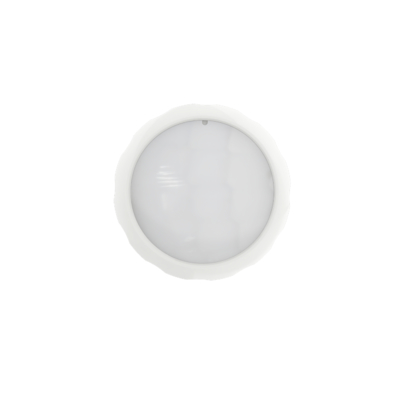

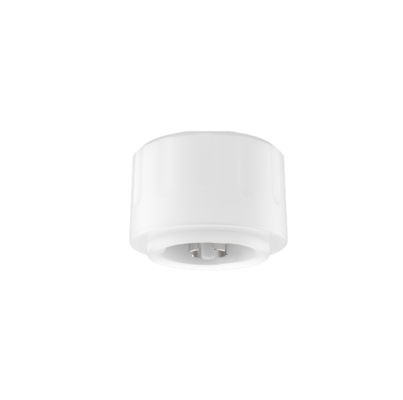

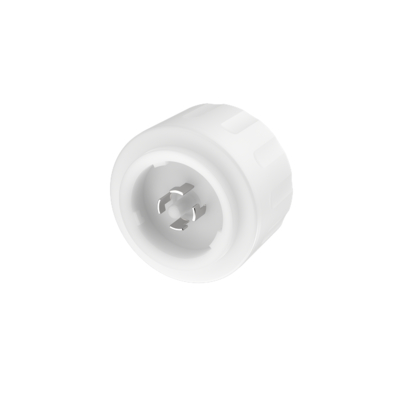

Détecteur de mouvement sans fil PIR 12Vdc, réseau 2.4G, fonction de récupération de la lumière du jour disponible, installation max. 12m
| Place of Origin | Shenzhen, China |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| Prix | Négociable |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Le WECHAT: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Operating Voltage | 12±1VDC | Operating current | 35±5mA |
|---|---|---|---|
| Output signal | 0-10V dimming signal | Mounting Height | 10m (12m Max ) |
| Operating Temperature | -20℃-55℃ | Certificate | CE |
| Lifetime | 5 years warranty@Ta | ||
| Mettre en évidence | Détecteur de mouvement sans fil 12Vdc,Détecteur PIR réseau 2.4G,Détecteur de mouvement avec récupération de la lumière du jour |
||
Description de produit
Capteur de mouvement réseau sans fil PIR 2.4G 12Vdc
Récupération de la lumière du jour disponible, installation max. 12m
Spécifications du produit
| Attribut | Valeur |
|---|---|
| Tension de fonctionnement | 12±1VDC |
| Courant de fonctionnement | 35±5mA |
| Signal de sortie | Signal de gradation 0-10V |
| Hauteur de montage | 10m (12m Max) |
| Température de fonctionnement | -20℃-55℃ |
| Certificat | CE |
| Durée de vie | 5 ans de garantie@Ta |
Caractéristiques du produit
- Entrée 12Vdc, adaptée aux systèmes CC ou aux pilotes LED avec sortie d'alimentation auxiliaire CC 12V
- Borne de gradation 0-10V, 3 étapes ou 2 étapes en option, zone de détection réglable
- Capteur de détection de mouvement PIR
- La hauteur de montage maximale en intérieur est de 12 m
- Tous les paramètres du capteur peuvent être définis par télécommande
- Prise en charge du réseau sans fil 2.4G
Paramètres techniques
| Entrée | |
|---|---|
| Tension nominale | 12±1V DC |
| Courant de fonctionnement | 35±5mA |
| Tension d'ondulation | <100mVp-p |
| Sortie | |
| Signal de sortie | Signal de gradation 0-10V |
| Paramètres du capteur | |
| Mode de détection | Détection PIR |
| Zone de détection | 25%/50%/75%/100% (Réglage par télécommande) |
| Temps de maintien | 5s/30s/1min/3min/5min/10min/20min/30min (Réglage par télécommande) |
| Période de veille | 0s/10s/1min/3min/5min/10min/30min/+∞ (Réglage par télécommande) |
| Niveau de gradation en veille | 10%/20%/30%/50% (Réglage par télécommande) |
| Capteur de lumière du jour | Lumière du jour normale : 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Désactiver (Réglage par télécommande) (Diffusion de la lumière ambiante) |
| Récupération de la lumière du jour | 100L/200L/300L/400L/500L/600L/Désactiver (entrer en mode de récupération de la lumière du jour ; se référer au manuel de la télécommande) |
| Zone de détection (Rayon) | Hauteur de montage au plafond 12m : r≥4m@0.3m/s, r≥3m@1m/s |
| Hauteur de montage | 10m (12m Max) |
| Paramètres sans fil | |
| Fréquence de fonctionnement | 2.4GHz |
| Puissance d'émission | 6dBm |
| Nœuds de groupe | Max 32 PCS (un groupe) |
| Distance de transmission | Transmission point à point 15m Max |
| Environnement | |
| Température de fonctionnement | -20℃-55℃ |
| Température de stockage | -40℃~80℃, humidité≤85% (Sans condensation) |
| Normes de certification | |
| Certifié | CE UL |
| Exigences environnementales | Conforme à RoHS 2.0, exigences Reach |
| Indice IP | IP65 |
| Autre | |
| Câblage | Connecteur standard Zhaga Book 18 |
| Installation | Externe |
| Emballage | Planche+boîte (K=A) |
| Poids net | 39±2g |
| Durée de vie | 5 ans de garantie@Ta |
Description des fonctions
| Fonction | Réglage |
|---|---|
| Fonction MARCHE-ARRÊT | Période de veille réglée sur "0s" |
| Gradation en 2 étapes | Période de veille réglée sur "+∞" |
| Gradation en 3 étapes | Période de veille réglée sur "10s/1min/3min/5min/10min/30min" |
| Récupération de la lumière du jour | Télécommande réglée sur Mode DH + Capteur de lumière du jour 100L/200L/300L/400L/500L/600L |
| Fonction réseau | Groupe de réglage de la télécommande (Ex : 1~16), définir le signal de réception Rx |
Informations sur le produit
Dimension (unité : mm)
Câblage
Instructions d'installation (Zhaga Book 18 peut être installé rotatif)
Remarque : Lors de l'installation, veuillez noter que le plan de l'antenne micro-ondes ne peut pas être bloqué par du métal.
Plage de détection
Télécommande MH17
Initialisation
Après la mise sous tension, le capteur se réchauffera pendant 45 à 60 secondes, puis commencera à fonctionner.
Réglage par défaut
Sensibilité : 100 %, Temps de maintien : 5 s, Capteur de lumière du jour : Désactiver, Période de veille : 0 s, Niveau de gradation en veille : 10 %
Avis d'application
- Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler et de modifier les paramètres.
- Le capteur PIR ne peut pas pénétrer les matériaux, veuillez vous assurer qu'il n'y a pas d'obstacle entre le capteur et les personnes/objets en mouvement.
- Le capteur peut avoir du mal à détecter les personnes si elles portent des vêtements épais en hiver.
- Les signaux thermiques seront considérés comme des signaux de mouvement pour déclencher le capteur. Évitez de diriger le capteur vers la climatisation ou une autre source de chaleur.
- Le capteur est destiné à une utilisation en intérieur uniquement. La lumière du soleil extérieure pourrait affecter la détection du capteur.
- En raison d'améliorations continues, le contenu de cette notice peut être modifié sans préavis.
- Les performances de gradation peuvent être différentes lorsqu'elles fonctionnent avec différents pilotes 0-10V.
Le seuil de lumière du jour est mesuré dans un environnement ensoleillé sans ombre et sans réflexion diffuse de la lumière ambiante. Le niveau de lux ambiant peut être différent selon l'environnement, la météo, le climat, l'heure de la journée et la saison.
La distance de détection est liée à la taille des personnes, à la hauteur de montage, à l'angle de montage, à la température de l'environnement de travail, etc. Lorsque la température ambiante approche de la plage de température du corps humain (36℃~37℃/96.8~98.6℉), la détection de mouvement PIR s'affaiblira considérablement ou ne répondra pas. Lorsque la température ambiante ou la température du plateau LED est supérieure à 55℃/131℉, de faux déclenchements peuvent se produire, veuillez essayer de réduire la sensibilité de détection pour améliorer. Si les faux déclenchements persistent, le capteur PIR ne doit pas être utilisé dans l'espace.
La zone de détection donnée est une valeur typique qui a été mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
Ce produit doit être utilisé avec une alimentation CC stabilisée en tension dont la tension d'entrée est stable et le facteur d'ondulation est faible (facteur d'ondulation inférieur à 100 mV ; le courant de charge est supérieur à 25 mA).
Lors de l'installation dans un nouvel environnement, veuillez installer et tester au moins 5 produits en premier avant l'installation en masse.
Notes d'utilisation du capteur PIR
PIR est un capteur infrarouge pyroélectrique qui détecte les changements des rayons infrarouges. Veuillez prêter attention aux points suivants lors de l'utilisation réelle, tels que : la détection de sources de chaleur autres que le corps humain, la température de la source de chaleur ne change pas ou la source de chaleur ne bouge pas, et d'autres facteurs environnementaux connexes et les violations du principe d'application du PIR ont un impact.
Lors de la détection de sources de chaleur autres que le corps humain en raison des phénomènes suivants, le PIR peut être faussement déclenché :
- Lorsque de petits animaux entrent dans la zone de détection
- Lorsque les rayons infrarouges lointains de la lumière du soleil, des phares de voiture, des lampes à incandescence, etc. sont directement exposés au capteur
- Lorsque la température dans la zone de détection change radicalement en raison de l'air chaud, de l'air froid provenant d'équipements de serre froide, de la vapeur d'eau provenant des humidificateurs, etc.
Lors de la détection de sources de chaleur en raison des phénomènes suivants, le PIR peut ne pas se déclencher :
- Lorsqu'il existe des substances telles que le verre et l'acrylique qui bloquent la transmission des rayons infrarouges lointains entre le capteur et l'objet de détection.
- La source de chaleur dans la zone de détection ne bouge presque pas ou se déplace à grande vitesse.
