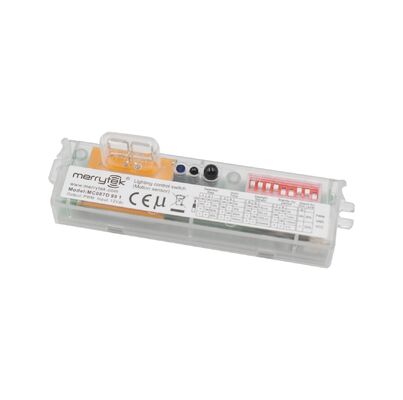

Capot transparent à gradation PWM, lumière tri-proof avec capteur pour parking, avec conception d'antenne brevetée MC087D 99 1
| Lieu d'origine | 5X |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE |
| Numéro de modèle | MC087D 99 1 |
| Quantité de commande min | 50 ensembles |
| Prix | Négociable |
| Détails d'emballage | Le carton et le carton K=A |
| Délai de livraison | 1, échantillon et petite commande: Dans les 5 jours ouvrables après réception de votre paiement (si |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 10000 / par mois |
Détails sur le produit
| Plage de tension de fonctionnement | 12 ± 1VDC | Signal de sortie | Signal de gradation PWM / 0-10V |
|---|---|---|---|
| Hauteur de montage | 3 m (maximum 6 m) | Température de l'environnement de travail | -25~60℃ |
| Courant de travail | 20 ± 3 mA | Installation | intégré |
| Emballer | Le carton et le carton K=A | Durée de vie | Garantie de 5 ans @ TA |
| Mettre en évidence | Lumière triproof à réglage PWM,éclairage de stationnement avec capteur de mouvement,lumière de capteur d'antenne brevetée |
||
Description de produit
Capot transparent à gradation PWM, étanche, avec capteur de lumière pour parking
Caractéristiques du produit
- Entrée 12V DC avec signal de gradation 0-10V ou signal de gradation PWM en sortie
- Gradation à trois et deux niveaux en option avec zone de détection réglable
- Conception d'antenne dipolaire antithétique brevetée avec algorithme adaptatif
- Élimine les déclenchements intempestifs causés par le rayonnement de lobe latéral dans les environnements métalliques
- Idéal pour les parkings et applications similaires
- Configuration par télécommande et commutateurs DIP pour une installation facile
Spécifications techniques
| Spécifications d'entrée | |
|---|---|
| Tension nominale | 12±1Vcc |
| Courant de fonctionnement | 20±3mA |
| Tension d'ondulation | <100mVp-p |
| Spécifications de sortie | |
| Signal de sortie | Signal de gradation PWM | Signal de gradation 0-10VCC |
| Capteur de lumière du jour | |
| Priorité lumière du jour ON | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux |
| Priorité lumière du jour OFF | 150Lux | 200Lux | 300Lux |
| Paramètres du capteur | |
| Puissance de transmission | 1mW Max. |
| Zone de détection (rayon) | Montage au plafond 3m : r≥4m@0.3m/s, r≥2.5m@1m/s Montage mural : r≥5m@0.3m/s, r≥3m@1m/s |
| Hauteur de montage | 3m (6m Max) |
| Spécifications environnementales | |
| Température de fonctionnement | -25~60℃ |
| Température de stockage | -40~80℃ |
| Humidité | ≤85% sans condensation |
| Certifications et normes | |
| Certifié | CE |
| Exigences environnementales | RoHS 2.0, Reach |
| Indice de protection IP | IP20 |
| Autres spécifications | |
| Câblage | Borne 3 broches 2.0mm |
| Installation | Intégré |
| Emballage | Plaque de carton + Carton (K=A) |
| Durée de vie | Garantie 5 ans |
Variantes de modèle
| N° de modèle | MC087D 99 1 |
|---|---|
| Mode de réglage | DIP supérieur | DIP inférieur | DIP supérieur | DIP inférieur |
| Structure de montage | Structure à clip | Structure à clip | Structure de montage à vis | Structure de montage à vis |
| Signal de sortie | Signal de gradation PWM | Signal de gradation PWM | Signal de gradation PWM | Signal de gradation PWM |
| Images du produit |  |
Modes de fonctionnement
| Fonction | Configuration |
|---|---|
| Fonction ON/OFF | Période de veille réglée sur "0s" |
| Fonction de gradation à deux niveaux | Période de veille réglée sur "+∞", Capteur de lumière du jour réglé sur "Désactiver" |
| Fonction de gradation à trois niveaux | Période de veille réglée sur "1min/10min", Capteur de lumière du jour non réglé sur "Désactiver" |
| Priorité lumière du jour | Période de veille réglée sur "+∞", Capteur de lumière du jour réglé sur "10Lux/30Lux/50Lux" |
Informations sur le produit
Dimensions
Schéma fonctionnel et de câblage
Guide d'installation
Note d'installation : La distance entre l'antenne micro-ondes et la plaque métallique et le boîtier de la lampe doit être supérieure à 3,2 mm, et le décalage de la plaque métallique ne doit pas dépasser 2 mm, sinon cela affectera le fonctionnement de l'antenne micro-ondes.
Configuration des commutateurs DIP
| Fonction | Zone de détection | Temps de maintien | Capteur de lumière du jour | Période de veille | Niveau de gradation en veille | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | ON | ON | 100% | ON | ON | 5s | ON | ON | 15Lux | ON | ON | 0s | ON | 20% |
| Ⅱ | ON | - | 75% | ON | - | 30s | ON | - | 50Lux | ON | - | 1min | - | 30% |
| Ⅲ | - | ON | 50% | - | ON | 3min | - | ON | 150Lux | - | ON | 10min | ||
| Ⅳ | - | - | 25% | - | - | 10min | - | - | Désactiver | - | - | +∞ | ||
Note : Lorsque le code du cadran de la période de veille est réglé sur +∞, il entrera en mode de priorité lumière du jour avec arrêt à mi-luminosité.
Diagramme de rayonnement
Initialisation et paramètres par défaut
Processus d'initialisation
La lumière s'allumera à 100% de luminosité après la mise sous tension, et s'éteindra après 10 secondes. Pendant l'initialisation, aucun signal de détection de mouvement externe ne sera détecté.
Paramètres par défaut
- Sensibilité : 100%
- Temps de maintien : 5s
- Capteur de lumière du jour : Désactiver
- Période de veille : 0s
- Niveau de gradation en veille : 20%
Directives d'application
Notes d'installation importantes :
- L'installation doit être effectuée par des électriciens qualifiés uniquement
- Coupez toujours l'alimentation avant l'installation, le câblage ou la modification des réglages des commutateurs DIP
- La zone de détection varie en fonction de la vitesse de l'objet, de sa taille, de la hauteur de montage, de l'angle, de l'environnement et des matériaux réfléchissants
- Le montage mural augmente considérablement la zone de détection par rapport au montage au plafond
- Les paramètres du capteur peuvent nécessiter un ajustement pour différents environnements d'installation
- Pour usage intérieur uniquement - l'utilisation extérieure affecte les performances d'étanchéité
- Hauteur d'installation maximale : 6 mètres (optimale : 3 mètres)
- Distance minimale entre les capteurs : 3 mètres
- Éviter l'installation à proximité d'objets en mouvement, de ventilateurs, de moteurs CC ou de sorties d'air
- Les micro-ondes ne peuvent pas pénétrer le métal - ne pas installer dans des boîtiers métalliques fermés
- Utiliser une alimentation régulée CC avec une tension de sortie stable et un faible coefficient d'ondulation (<100mV)
- Le courant de charge doit être supérieur à 25mA
