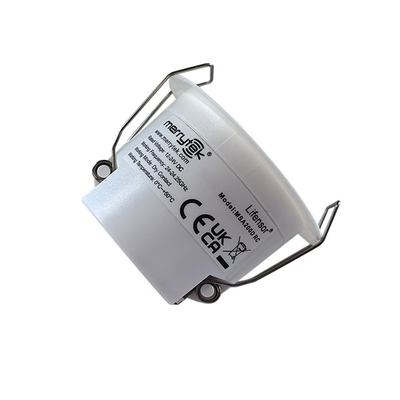

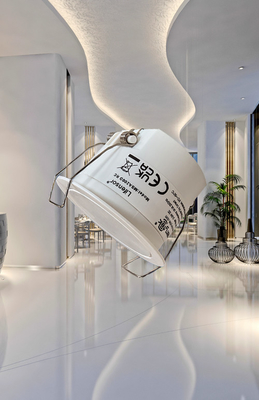

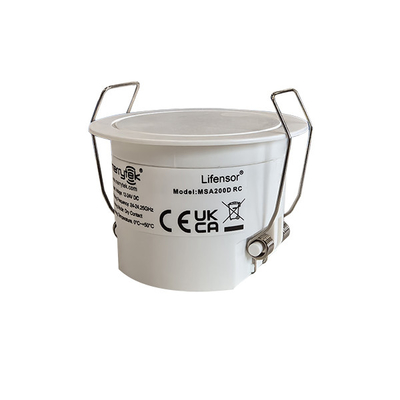

Détection de la durée de vie de 24 GHz Capteur à micro-ondes en continu Embedded Type Dry Contact Version MSA200D RC
| Lieu d'origine | Shenzhen, Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE, UKCA |
| Numéro de modèle | MSA200D RC |
| Quantité de commande min | 100 pièces |
| Prix | Negotiation |
| Détails d'emballage | Boîte de couleur + carton de K=K |
| Délai de livraison | 1, échantillon et commande : Dans un délai de 5 jours ouvrables après réception de votre paiement. 2 |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 10000 PCs/mois |
Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Le WECHAT: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Voltage de fonctionnement | 220-240Vac à 50 Hz | Mode de fonctionnement | Fonction ON/OFF |
|---|---|---|---|
| Hauteur de montage | 20,5-4,0 m | Durée de vie | 5 ans de garantie@Ta 230V à pleine charge |
| La version | Contact à sec | Type de charge | Résistance, tension ≤ 36 Vdc, courant: 50 mA maximum |
| Fréquence de travail | 24 GHz à 24,25 GHz | Classification IP | Résistance à la corrosion |
| Surligner | Détecteur à hyperfréquences de C.C de contact sec,Détecteur à hyperfréquences de C.C de détection de Lifebeing,Détecteur à hyperfréquences incorporé de merrytek |
||
Description de produit
Détection de la durée de vie de 24 GHz Capteur à micro-ondes en courant continu Embedded Type Dry Contact Version MSA200D RC
Pour plus de détails, veuillez télécharger la spécification comme suit:
MSA200D RC V1.2 spécifications.pdf
1. Caractéristiques
Le capteur est une version de contact sec de type embarqué du capteur Lifebeing, qui détecte le mouvement, le léger mouvement et les signaux respiratoires, peut identifier l'humain / non humain.
Le capteur adopte une technologie de radar à ondes millimétriques à grand faisceau de 24 GHz à gain élevé, qui se caractérise par la réalisation de la détection de la présence vivante.
1) Adopter la technologie de détection des êtres vivants, qui peut détecter le mouvement, le léger mouvement et les signaux respiratoires, et réaliser la véritable détection de présence.
2) Adopter le relais de tube de roseau, pas de voix appliquée à l'hôtel.
3) Super petite taille d'installation, peut être appliquée à des bâtiments intelligents, des hôtels intelligents, des bureaux intelligents, des maisons intelligentes et d'autres domaines de contrôle intelligent connexes.
4) 24-24,25 GHz (bande ISM) radar à ondes millimétriques. pas d'interférence avec le WIFI 5G et pas de pénétration des signaux de détection à travers des murs solides.
2. Paramètres
| Voltage de fonctionnement | 12 à 24 V de courant continu |
| Courant de fonctionnement |
@12Vdc: 50mA maximum @24Vdc: 30mA maximum |
| Type de charge | Résistance (tension: Vdc≤36V, courant: 50mA maximum) |
| Fréquence de fonctionnement des micro-ondes | 24 GHz -24,25 GHz, bande ISM |
| Puissance d'émission des micro-ondes | 3 dBm au maximum. |
| Angle du faisceau de 3 dB | 100° |
| Plage de détection (rayon) | Portée de détection de mouvement: 3-4m Portée de détection de mouvement léger: 3-4m Portée de détection de respiration: 3m |
| Niveau réglable de sensibilité | 100% 75% 50% 25% (peut être réglé par télécommande MH10) |
| Temps d'attente | 5s/ 30S /1min /3min /5min /10min /20min (réglé par télécommande MH10) Remarque: au moins 30S pour le capteur de vie |
| Capteur de la lumière du jour | 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Désactible (réglé par télécommande MH10) |
| Hauteur de montage | 20,5-4,0 m |
| Installation |
1. Montage au plafond (réaliser en ajoutant des supports) 2. Φ45 mm taille du trou de type embarqué |
| Le câblage | Bloc de terminaison de vis de 0,75 mm2- 1,5 mm2 |
| Température de fonctionnement | 0°C...+50°C |
| Température de stockage | -25°C... +80°C. Je vous en prie. |
| Poids net | 29 ± 3 g |
| Le paquet | Boîte de couleur + carton K=K |
| Durée de vie | 5 ans de garantie@Ta 230V à pleine charge |
3.Les fonctions
Les signaux de mouvement sont actifs
Le capteur détecte la marche humaine, les légers mouvements (tels que le mouvement du corps, le retour de la tête et d'autres mouvements mineurs) et la respiration pour réaliser la détection de l'existence humaine dans un état de non-sommeil.
* Signal de déplacement: Grand mouvement pour déclencher le capteur dans la zone de détection.
* Un léger signal de mouvement: très petits mouvements peuvent être détectés dans la zone de détection, par exemple: pencher vers l'avant, se pencher en arrière, balancer le corps, secouer la tête, taper, jouer avec les téléphones portables,et d'autres actions comportementales de petite envergure.
* Signal de respiration: Signal respiratoire détecté (comportement de dilatation de la cavité abdominale et de la cavité thoracique)
4. Dimension(Unité:mm)
5.Le câblage
6.La structure
7. Instructions d'installation
1) Montage par écoulement
a.Faire un trou de 45 mm sur le plafond.
b. Retirer le couvercle de crimpage à l'aide d'un tournevis à tête plate.
c. Connectez le câble au terminal.
d.Installer le couvercle du fil et appuyer sur le fil.
e. Plier la pince à ressort vers l'arrière pour pousser le trou pré-ouvert dans le plafond.
f. Assurer une installation stable et fiable.
2) LeMontage de surface
a. Couper la paroi mince réservée au fil.
b. Fixer le produit sur la surface de montage cible par une vis correspondante.
c. Connectez le fil d'entrée au terminal de câblage et fermez bien le couvercle.
d. Retirer le couvercle supérieur à l'aide d'un tournevis à lame plate.
e. Ajustez les interrupteurs de plongée et les paramètres, puis couvrez le couvercle supérieur.
f. Si vous poussez le produit dans le siège de plafond, la boucle fixe le produit pour l'empêcher de tomber.
g. Pour séparer le produit du siège de plafond, insérez un tournevis à lame plate dans l'espace de démontage, soulevez le tournevis et enfoncez-le avec l'extrémité, le produit sort du siège de plafond.
h. assurer la stabilité et la fiabilité après installation.
8.Modèle de détection
Commentaire:
1) En raison de l'influence des caractéristiques de transmission des ondes électromagnétiques, la plage de détection est liée à la taille de la personne, au matériau et à l'épaisseur du revêtement,et la portée d'action effective du radar changera en conséquence.
2) L'onde électromagnétique dans la bande de fréquence des ondes millimétriques présente certaines caractéristiques de pénétration pour les matériaux non métalliques.Il peut pénétrer l'écran de verre commun et le mur de séparation mince et peut détecter l'objet en mouvement derrière le bouclier, mais il ne peut pas pénétrer le mur de charge épais et la porte métallique.
9. Paramètres à distance
Les réglages de télécommande ne prennent en charge que les réglages de sensibilité, de retard, d'ON/OFF, de réinitialisation, de mouvement du capteur et d'interrupteur d'indicateur.
10. Initialisation
La première alimentation, le capteur entre en mode auto-test, et l'auto-test sera terminé après 20 secondes pour entrer dans l'état de fonctionnement normal.le signal de mouvement externe ne sera pas détecté, le signal de télécommande ne peut pas être reçu.
11. Paramètres d' usine
Zone de détection:100% Temps d'attente:1min Capteur de lumière du jour: Désactiver
12. Avis de demande
1) Le capteur doit être installé par un électricien professionnel.
2) Placez le capteur le plus loin possible des grandes surfaces de plaques métalliques, de verre et d'autres matériaux à densité moyenne élevée pour éviter une déclenchement par erreur.
3) Évitez d'utiliser des objets qui vibrent depuis longtemps autour du capteur, tels que des ventilateurs secoués, etc. Le signal de vibration sera considéré comme le signal de mouvement pour déclencher le capteur.
4) N'installez pas le capteur à proximité du routeur sans fil, au moins à plus de 0,5 m.
5) La télécommande MH10 peut être utilisée pour régler la sensibilité et indiquer les paramètres du commutateur (le bouton HS de la télécommande indique "on" et le bouton LS indique "off").
6) Le capteur à micro-ondes peut pénétrer des murs en verre ou en bois, et le micro-ondes pénétrant à l'extérieur du mur peut provoquer un faux déclenchement lorsqu'il détecte des objets en mouvement à l'extérieur.Pour éviter une fausse déclenchementVeuillez ne pas installer le capteur près de la porte/fenêtre en verre, du mur en plâtre ou du mur en bois.
A. Lorsque le produit est utilisé dans une pièce de 2 m * 2 m ou moins, la zone de détection doit être réglée à 25% (application: salle de bain ou salle de réception).
B. Lorsqu'il est utilisé dans une pièce d'environ 3 m * 3 m, la zone de détection doit être réglée à 50% (Application: salle de bain, entrée ou salle de réception)
C. Lorsqu'il est utilisé dans une pièce d'environ 4 m * 4 m, la zone de détection doit être réglée à 75% (scenario d'application: petite salle de réunion de bureau ou bibliothèque)
D. Lorsqu'il est utilisé dans une pièce d'environ 5 m * 5 m ou plus, la zone de détection doit être réglée à 100% (Application: grand bureau, salle de conférence ou bibliothèque)
Remarque: la plage de détection appropriée pour l'application réelle doit être basée sur l'environnement réel.
7) Temps d'attente Paramètres: espace simple: 1 min -3 min, espace multijoueur: 30 s -1 min.
Il n'est pas recommandé de régler un délai supérieur à 5 minutes, afin d'éviter les interférences de petits signaux de mouvement dans l'espace.
