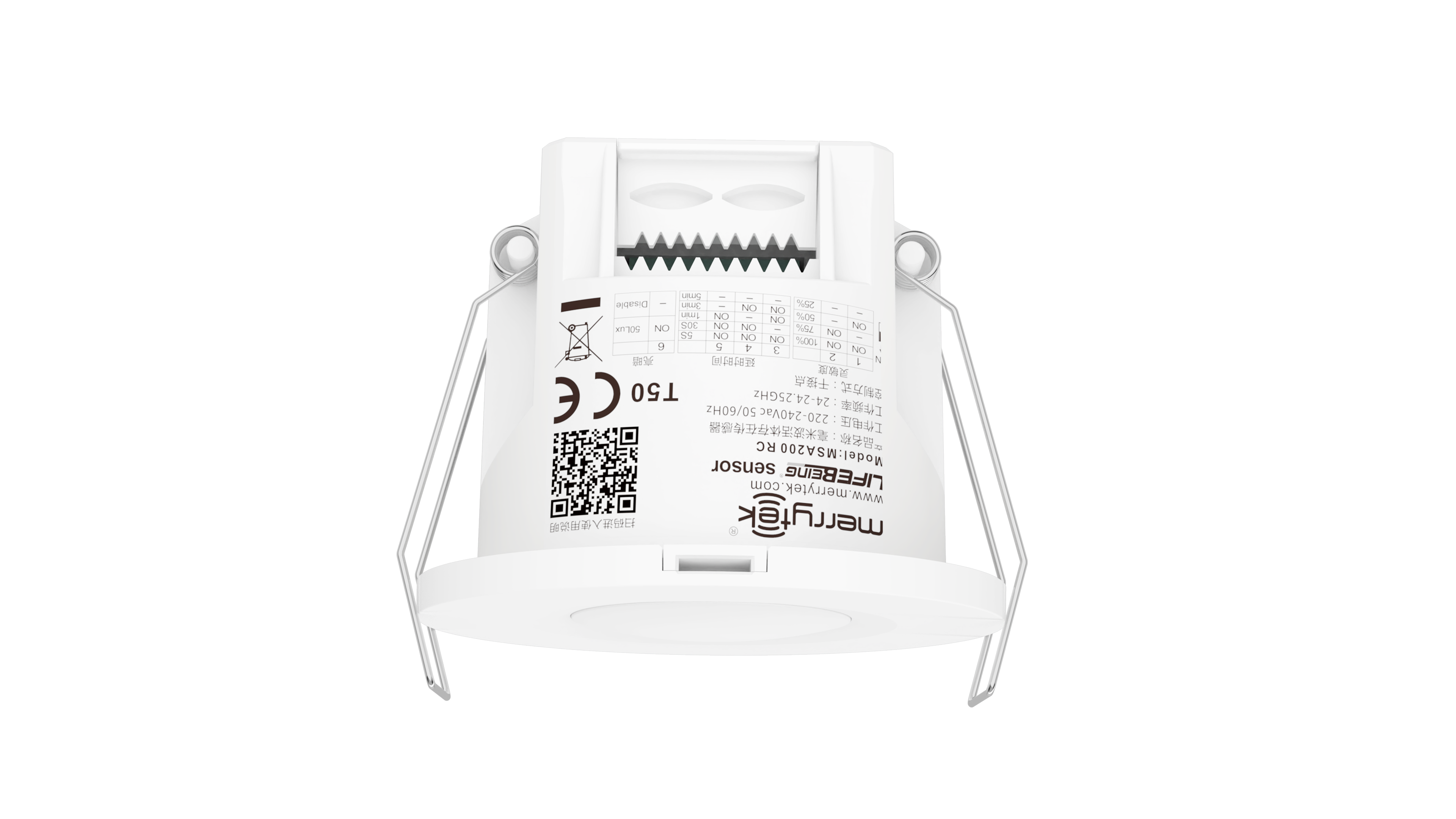

Détecteur d'occupation 24 GHz avec contact NO et contact NC avec entrée CA

Ce détecteur d'occupation à contact sec intégré utilise la technologie radar à ondes millimétriques de 24 GHz pour détecter le mouvement, les légers mouvements et les signaux respiratoires,permettant une détection précise de la présence humaine tout en distinguant les cibles humaines et non humaines.

• Une technologie de détection de vie avancée capable d'identifier les mouvements, les légers mouvements et les signaux respiratoires.
• La conception du relais de tube de roseau assure un fonctionnement silencieux, idéal pour les applications hôtelières
• Taille d'installation compacte adaptée aux bâtiments intelligents, aux hôtels intelligents, aux bureaux intelligents et aux systèmes de détection de présence
• Radar à ondes millimétriques de 24 à 24,25 GHz (bande ISM) sans interférence avec le WiFi 5G et sans pénétration à travers des murs solides

Le capteur détecte la marche humaine, les mouvements légers (tels que le mouvement du corps, le tour de la tête et d'autres mouvements mineurs) et la respiration pour permettre la détection de la présence humaine dans les états non endormis.

• Signal de déplacement:Des mouvements importants qui déclenchent l'activation du capteur dans la zone de détection
• Un léger signal de mouvement:Des mouvements très petits, y compris se pencher vers l'avant, se pencher en arrière, balancer le corps, secouer la tête, taper et utiliser le téléphone portable
• Signal de respiration:Détection des modes de respiration par dilatation de la cavité abdominale et thoracique

1. Faites un trou de 55 mm dans le plafond.
2. Retirer le couvercle de crimping à l'aide d'un tournevis à tête plate
3. Connectez le câble au terminal
4. Installez le couvercle du fil et appuyez sur le fil en toute sécurité
5. Plier la pince de ressort vers l' arrière pour pousser dans le trou de plafond pré-ouvert
6. Assurer une installation stable et fiable

1. Couper la paroi mince réservée pour le fil
2. Fixer le produit sur la surface de montage cible à l'aide de vis correspondantes
3. Connectez le fil d'entrée au terminal de câblage et fermez le couvercle fermement
4. Retirer le couvercle supérieur avec un tournevis à lame plate
5. Ajustez les interrupteurs DIP et les paramètres, puis remplacer le couvercle supérieur
6. Poussez le produit dans le siège du plafond jusqu'à ce que la boucle se fixe solidement
7. Pour enlever, insérer un tournevis à lame plate dans l'espace de démontage et pincer vers le bas
8. Assurer la stabilité et la fiabilité après l'installation

Les réglages de télécommande prennent en charge le réglage de la sensibilité, la configuration de retard, le contrôle ON / OFF, les fonctions de réinitialisation, les réglages de mouvement du capteur et le commutation de la lumière de l'indicateur.

Lors de la première mise en marche, le capteur entre en mode auto-test pendant 20 secondes avant de passer au fonctionnement normal.les signaux de mouvement externes ne sont pas détectés et les signaux de télécommande ne sont pas reçus;.

• Zone de détection: 100%
• Temps d'attente: 1 minute
• Capteur de lumière du jour: désactivé
• Feu d'indicateur: activé

Lorsqu'il est réglé sur "désactiver", le voyant s'allume lorsqu'un mouvement est détecté, quel que soit le niveau lumineux ambiant.

• L'installation doit être effectuée par un électricien qualifié.
• Éloignez-vous des grandes plaques métalliques, du verre et des matériaux à haute densité pour éviter une fausse déclenchement
• Éviter l'installation à proximité de circuits à courant élevé susceptibles d'affecter le fonctionnement du produit
• Lors de l'installation de plusieurs unités, veillez à ce que les surfaces des antennes soient parallèles et espacées de plus d'un mètre
• Évitez de faire face aux surfaces de l'antenne vers les sources d'alimentation à actionnement alternatif et les appareils à haute puissance
• Évitez les objets vibrants à long terme près du produit
• Éviter que la lumière inutile éclaire la fenêtre de détection du capteur d'éclairage
• Sélectionnez la zone de détection appropriée en fonction des dimensions de la pièce:
  • 25% pour les pièces d'environ 2 m ou moins (salles de bains, salons)
  • 50% pour les pièces d'environ 3 m (salles de bains, couloirs, salons)
  • 75% pour les salles d'environ 4 m2 (petits bureaux, salles de réunion, bibliothèques)
  • 100% pour les salles d'environ 5 m ou plus (grands bureaux, salles de réunion, bibliothèques)
• La distance de détection varie en fonction de la vitesse de déplacement, de la taille de l'objet, de la hauteur d'installation, de l'angle et des facteurs environnementaux
• Les spécifications et les paramètres du produit peuvent être optimisés sans préavis
