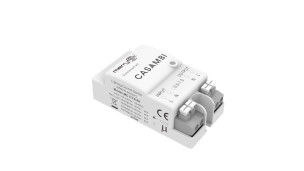

Capteur ON/OFF Casambi Taille Compacte Design Adapté à la Plupart des Luminaires MC177S B1

Fonctionnalités du produit

• Le réseau maillé Bluetooth Casambi a été adopté, l'application Casambi a été utilisée pour concevoir les paramètres et définir les scénarios d'application
• Conforme aux nouvelles normes ERP ; faible consommation en veille.
• Bande ISM sans licence de 5,8 GHz ; les commandes en gros sont conformes à l'approbation RED&TUV.
• Conception de petite taille, peut être intégré dans la plupart des luminaires.
• Les bornes d'entrée et de sortie sont pratiques pour le raccordement.
• Garantie de cinq ans

[Paramètres]

[Informations sur le produit]

• Dimensions (unités : mm)

• Fonction

• Câblage

[Schéma de câblage]

*Le capteur est conçu pour connecter une seule charge. Connecter plusieurs charges peut endommager le capteur.

[Instructions d'installation]

[Plage de détection]

[Initialisation]

Lorsque le capteur est alimenté pour la première fois, l'indicateur clignote 6 fois et s'éteint après 15 secondes. Pendant l'initialisation, le capteur n'est pas capable de détecter de mouvement.

[Réglage par défaut]

Sensibilité : 100%, Temps de maintien : Réglage de l'application, Capteur de lumière du jour : Réglage de l'application

[Avis d'application]

• Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant l'installation et le câblage.
• Les micro-ondes ne peuvent pas pénétrer le métal. Ne placez pas le produit dans une lampe métallique fermée ou semi-fermée. Ni le métal ni le verre ne sont autorisés à couvrir le produit. Si l'antenne doit traverser une plaque métallique, assurez-vous que le dessus du capteur est proche de la plaque métallique.
• L'espacement d'installation entre les capteurs est recommandé d'être supérieur à 2m. Tenez-le à l'écart des appareils sans fil tels que les interrupteurs et les routeurs, et l'espacement d'installation entre les capteurs et les routeurs est recommandé d'être supérieur à 2m. La surface de l'antenne du capteur micro-ondes doit être éloignée de l'entrée CA et de la sortie CC pour éviter que les signaux basse/haute fréquence n'affectent le fonctionnement normal de l'antenne du capteur micro-ondes.
• La zone de sensibilité est liée à la vitesse de déplacement des objets, à la taille des objets en mouvement, à la hauteur de montage, à l'angle de montage, à l'environnement de travail, aux matériaux réfléchissants, etc. La zone de détection donnée est une valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
• Ce modèle convient à l'installation au plafond. Si une installation murale est utilisée, la zone de détection du capteur micro-ondes est considérablement augmentée, et cela peut provoquer le phénomène de pénétration des micro-ondes à travers le mur ou que la lumière ne s'éteigne pas. Veuillez donc régler la sensibilité à 10%. Si la sensibilité de 10% ne peut pas être utilisée, veuillez éviter l'installation murale ou demander un support technique au fabricant.
• Les seuils de lumière du jour sont mesurés par une journée ensoleillée sans ombre et dans un état de réflexion diffuse de la lumière ambiante. Différents environnements et climats entraînent des valeurs de luminosité différentes que le capteur de lumière du jour mesure.
• Le capteur ne doit pas être couvert ou caché par du métal, un PCB, un plateau de LED, etc. L'espacement entre l'antenne du capteur et les matériaux environnants doit être supérieur à 5 mm. Il ne doit y avoir aucun métal ou piste de PCB près de l'antenne du capteur, au-dessus ou en dessous. L'épaisseur recommandée du couvercle est de 2 mm, et maintenez l'espacement entre l'antenne du capteur et le couvercle supérieur à 3,2 mm.
• Les signaux de vibration seront considérés comme des signaux de mouvement pour déclencher le capteur. L'installation du capteur doit être éloignée des objets qui vibrent longtemps, tels que les gros équipements métalliques, les tuyaux, les sorties de climatisation, les bouches d'évacuation, les ports de machines d'évacuation de fumée, les ventilateurs oscillants, etc. Les animaux domestiques dans la zone de détection peuvent provoquer des déclenchements intempestifs.
• La surface de l'antenne du module micro-ondes doit être éloignée de l'entrée CA, de la sortie CC, du pont redresseur, du transformateur, du tube de commutation et d'autres appareils de haute puissance pour éviter que les signaux haute fréquence n'affectent le fonctionnement normal de l'antenne du capteur micro-ondes.
• Le capteur est destiné à un usage intérieur uniquement. L'effet d'étanchéité pour une utilisation extérieure ou semi-extérieure sera affecté. Le vent, la pluie et les objets en mouvement peuvent provoquer des déclenchements intempestifs. Lorsque le capteur est installé dans une lampe métallique, une surface réfléchissante métallique ou un petit environnement clos, les micro-ondes seront réfléchies plusieurs fois et provoqueront des déclenchements intempestifs, veuillez réduire la sensibilité ou demander un support technique au fabricant.
• Lorsque la température ambiante dépasse 80°C, une protection contre la surchauffe peut être déclenchée (récupération automatique après refroidissement)
• Pour le nouvel environnement d'installation, il est recommandé de tester 5 échantillons avant l'installation.
