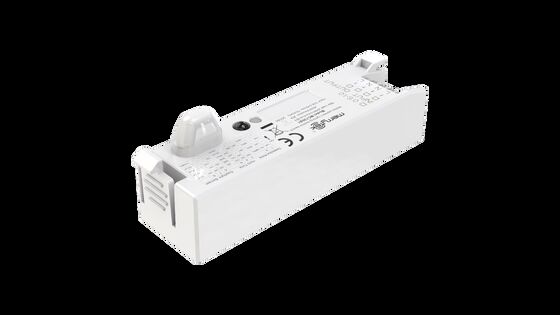

Capteur de mouvement AC ON/OFF, disponible à la fois pour les feux tri-proof et les feux de plafond MC130S 1

  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
Lieu d'origine 5X
Nom de marque Merrytek
Certification CE, RED, UKCA, SAA, CB
Numéro de modèle MC130S1
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Sac à bulles + clins + carton (K = A)
Délai de livraison 1, échantillon et commande : Dans les 5 jours ouvrables après réception de votre paiement. 2, comman
Conditions de paiement T/T
Capacité d'approvisionnement 10000 pièces/mois
Détails sur le produit
Tension nominale 220-240 VCA 50/60 Hz Alimentation en veille ≤0,5W
Contrôle de sortie MARCHE-ARRÊT Capacité de charge 200 W (inductif/LED) ; 400 W (résistif)
Fréquence de fonctionnement 5,8 GHz ±75 MHz, bande d'onde ISM. Durée de vie 5 ans de garantie @Ta
Mettre en évidence

Capteur de mouvement en courant alternatif pour la lumière triproof

,

la lumière de plafond du capteur de mouvement allumé/éteint

,

Capteur de mouvement CA avec fonction ON/OFF
Laisser un message
Description de produit
Capteur de mouvement AC ON/OFF pour éclairage tri-proof et plafonnier
Caractéristiques du produit
  • Antenne DiPole Mini brevetée conçue pour les plafonniers
  • Convient aux plateaux LED métalliques intégrés sans déclenchement intempestif
  • Taille compacte qui n'affecte pas la distribution de la lumière
  • Faible performance de lobe latéral empêchant les déclenchements intempestifs dans les espaces à réflexion métallique
  • Faible puissance de transmission assurant aucune nocivité pour l'homme

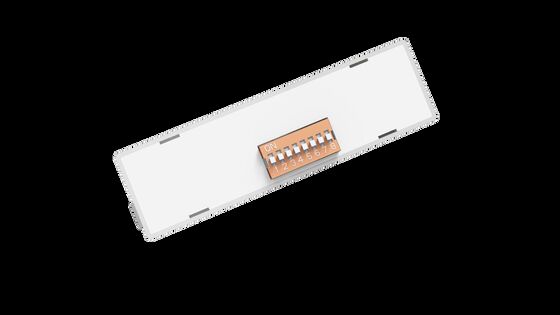

  • Données du capteur configurables via interrupteur DIP et télécommande
  • Insensible à la température, à l'humidité, au bruit, à la poussière et à d'autres facteurs environnementaux
Paramètres techniques
Entrée
Tension nominale 220-240VAC 50/60Hz
Puissance en veille ≤0.5W
Test de surtension L--N: 1kV
Sortie
Contrôle de sortie ON-OFF
Capacité de charge 200W (Inductif/LED); 400W (Résistif)
Capacité de surtension max. Relais 10A: 30A (50% Ipeak, largeur d'impulsion =200us, 230Vac pleine charge, démarrage à froid)
Paramètres du capteur
Fréquence de fonctionnement 5.8 GHz ±75MHz, bande d'ondes ISM
Puissance de transmission 1mW Max.
Rayon de détection r≥3m (montage au plafond), r≥8m (montage mural)
Vitesse de mouvement: 1m/s, sensibilité 100%, personne de 165cm
Hauteur de montage 2.5-5m (montage au plafond), 2-3m (montage mural)
Environnement
Température de fonctionnement -25°C à 60°C
Température de stockage -40°C à 80°C, Humidité: ≤85% (sans condensation)
Certifications et normes
Certificats CE, RED, UKCA, SAA, CB
Exigences environnementales Conforme RoHS 2.0, Reach
Indice de protection IP IP20
Autres spécifications

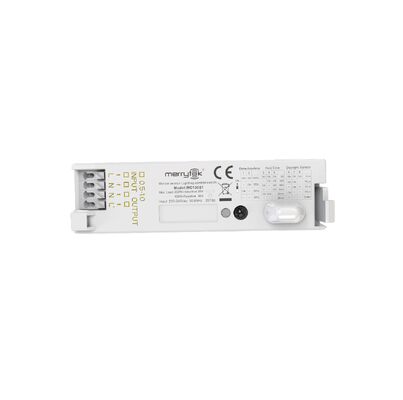

Câblage Bloc de jonction à insertion, câblage 0.5-0.75mm²
Installation Intégré
Emballage Sac à bulles + Carton + Carton (K=A)
Poids net 36g ±3g
Durée de vie Garantie 5 ans
Description de la fonction
Fonction Description
Fonction ON-OFF Lorsque le capteur de lumière du jour est réglé sur "désactivé" ou que la luminosité ambiante est inférieure à la valeur prédéfinie, le capteur s'active lors de la détection de mouvement et allume la lumière. La lumière s'éteint lorsque le temps de maintien est écoulé.
Gradation 2 niveaux N/A
Gradation 3 niveaux N/A
Gestion de la lumière du jour N/A
Priorité à la lumière du jour N/A
Informations sur le produit
Schémas dimensionnels:
AC ON/OFF Motion Sensor dimension diagram view 1 AC ON/OFF Motion Sensor dimension diagram view 2
Le capteur est conçu pour connecter une seule charge. Le branchement de plusieurs charges peut endommager le capteur.

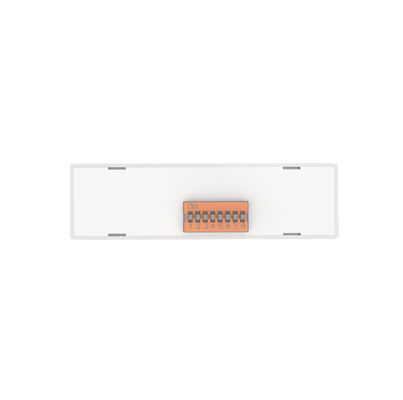

Réglage du commutateur DIP
Schéma de configuration du commutateur DIP
Initialisation
Après la mise sous tension, le capteur allume automatiquement la lumière à 100% de luminosité et l'éteint en 10 secondes. Pendant l'initialisation, le capteur n'est pas capable de détecter de mouvement.
Paramètres par défaut
Sensibilité: 100%, Temps de maintien: 5s, Capteur de lumière du jour: Désactivé
Remarques d'application
  • Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler ou de régler les commutateurs DIP.
  • Les micro-ondes ne peuvent pas pénétrer le métal. Ne placez pas le produit dans une lampe métallique fermée ou semi-fermée. Ni le métal ni le verre ne doivent recouvrir le produit. Si l'antenne doit traverser une plaque métallique, assurez-vous que le dessus du capteur est proche de la plaque métallique.
  • La zone de sensibilité est liée à la vitesse de déplacement des objets, à la taille des objets en mouvement, à la hauteur de montage, à l'angle de montage, à l'environnement de travail et aux matériaux réfléchissants. La zone de détection donnée est une valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement ouvert intérieur.
  • Les seuils de lumière du jour sont mesurés par une journée ensoleillée sans ombre dans un état de réflexion diffuse de la lumière ambiante. Différents environnements et climats entraînent des valeurs de luminosité différentes.
  • L'espacement d'installation entre les capteurs est recommandé d'être supérieur à 2m, et l'espacement d'installation entre les capteurs et les routeurs est recommandé d'être supérieur à 2m.
  • Le capteur ne doit pas être couvert ou caché par du métal, un PCB, un plateau LED, etc. L'espacement entre l'antenne du capteur et les matériaux environnants doit être supérieur à 5 mm. Il ne doit y avoir aucun métal ou piste de PCB près de l'antenne du capteur. L'épaisseur de couverture recommandée est de 2 mm, avec un espacement entre l'antenne du capteur et la couverture supérieur à 3,2 mm.
  • Les signaux de vibration seront considérés comme des signaux de mouvement pour déclencher le capteur. Installez le capteur à l'écart des objets qui vibrent pendant de longues périodes, tels que les gros équipements métalliques, les tuyaux, les sorties de climatisation, les évents d'échappement, les ports de machines d'évacuation de fumée et les ventilateurs oscillants. Les animaux domestiques dans la zone de détection peuvent provoquer des déclenchements intempestifs.
  • La surface de l'antenne du module micro-ondes doit être éloignée de l'entrée AC, de la sortie DC, du pont redresseur, du transformateur, du tube de commutation et d'autres dispositifs de haute puissance pour éviter que les signaux haute fréquence n'affectent le fonctionnement normal.
  • Le capteur est destiné à un usage intérieur uniquement. L'effet d'étanchéité pour une utilisation extérieure ou semi-extérieure sera affecté. Le vent, la pluie et les objets en mouvement peuvent provoquer des déclenchements intempestifs.
