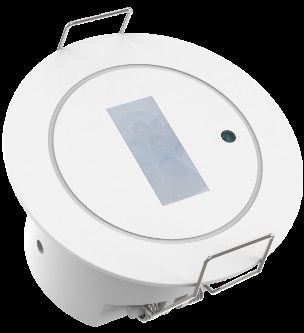

Détecteur de mouvement infrarouge passif avec sortie NO ou NC avec hauteur de montage de 4 m

  • Passive infra-red motion detector with NO or NC output with 4m mounting height
Lieu d'origine Chine
Nom de marque Merrytek
Certification CE
Numéro de modèle MSA238D IR
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Boîte blanche + étiquettes de boîte blanche + carton
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T
Capacité d'approvisionnement 10000 pièces par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Voltage d'entrée 12-24VDC Courant de fonctionnement 20mA au maximum.
Consommation d'électricité ≤ 0,5 W Fonction Contact à sec avec NO/NC
Disponible PIR Détection de mouvement, capteur de la lumière du jour Hauteur de montage 2.5-4m
Installation autres appareils de traitement des gaz coupez la taille Φ45mm
Laisser un message
Description de produit

Détecteur de mouvement infrarouge passif avec sortie NO ou NC avec hauteur de montage de 4 m


1. Caractéristiques
1) Détection de mouvement PIR
2) Une apparence exquise avec des lentilles Fresnel rectangulaires planes
3) Sortie de contact sec NO/NC précise
4) Détection de la lumière du jour disponible
5) La zone de détection, l'heure d'attente et le seuil de lumière du jour, etc. peuvent être réglés par télécommande
6) Plage de détection maximale: 0-4 m de diamètre du côté long de la détection,0-1 m de diamètre du côté court de la détection
7) La détection des mouvements des couloirs et des toilettes est fortement recommandée.
8) Montage à l'eau et à la surface disponibles
9) Mini taille compacte pour un montage parfait au plafond



2.Paramètres

Entraînement/sortie Voltage d'entrée 12 à 24 V de courant continu
Voltage nominal 12/24V en courant continu
Courant de fonctionnement 20 mA au maximum
Consommation d'électricité ≤ 0,5 W @12/24 V en courant continu
Signal de sortie NO/NC contact à sec (réglage d'usine NO contact à sec)
Paramètre du capteur Fonction Détection de mouvement PIR, capteur de lumière du jour
Zone de détection Réglage à distance: 100%/75%/50%/25%
Temps d'arrêt Réglage à distance: 2s/1min/3min/5min/10min/30min
seuil de détection de la lumière du jour Réglage à distance: 15 lux/50 lux/désactiver
Plage de détection du rayon (basée sur une sensibilité de 100%) Déplacement tangentiel basé sur une installation de 3 m de haut: 0-2 m du côté long, 0-0,5 m du côté court @ 25°C ((la portée de détection radicale du mouvement sera raccourcie)
Commande à distance Disponible
Hauteur de montage 2.5-4m valeur typique: 3m
Application envJeRonneaut Trou de forage Φ45 mm
Température de fonctionnement -25°C...+50°C ((la plage de détection peut différer selon les températures)
Température de stockage -40°C à +80°C
Garantie 3 ans ((disponible en raison d'un problème de qualité du produit lors de l'application en intérieur)
Norme de certification Certificat Conforme à la norme CE
Exigences environnementales Conforme à la directive RoHS
Classification IP Résistance à la corrosion

3. Dimension

Détecteur de mouvement infrarouge passif avec sortie NO ou NC avec hauteur de montage de 4 m 0

Détecteur de mouvement infrarouge passif avec sortie NO ou NC avec hauteur de montage de 4 m 1



4. Diagramme de câblage

Détecteur de mouvement infrarouge passif avec sortie NO ou NC avec hauteur de montage de 4 m 2

Détecteur de mouvement infrarouge passif avec sortie NO ou NC avec hauteur de montage de 4 m 3

Suggestion de disposition du câblage:

1Le câblage main dans la main est fortement recommandé, mais la topologie des étoiles ou la topologie des arbres est fortement dépréciée
2Lorsque plus d'un capteur PC est installé dans une ligne, vous devez veiller à ce que la consommation de courant de l'équipement ne dépasse pas la capacité de charge de votre conducteur.


5Détection des radiations

Détecteur de mouvement infrarouge passif avec sortie NO ou NC avec hauteur de montage de 4 m 4





6Signal de détection.



Le produit détecte les signaux humains en mouvement, et voici une description des signaux en mouvement:

Signal de déplacement:détecter le mouvement significatif de l'homme (marche) dans la zone de détection.



7La télécommande du MH18.

Détecteur de mouvement infrarouge passif avec sortie NO ou NC avec hauteur de montage de 4 m 5




Pour plus d'informations, veuillez contacter notre représentant commercial.
