Hauteur de montage max. jusqu'à 30m PIR High Bay Capteur 360° Détecteurs PIR High Bay

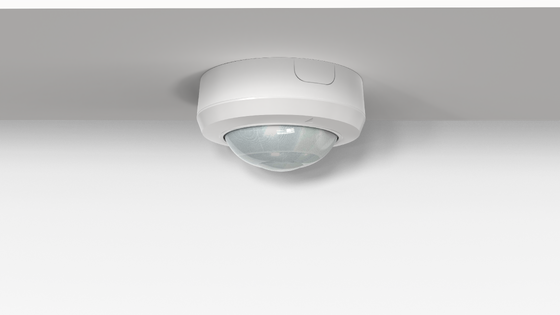

  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors

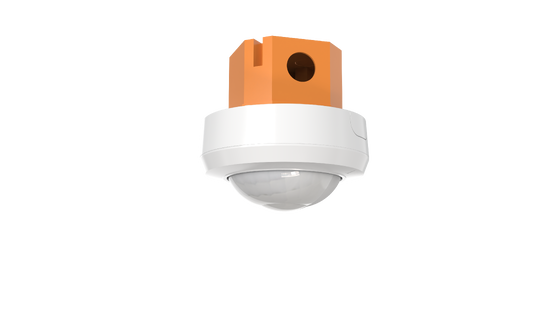

  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors

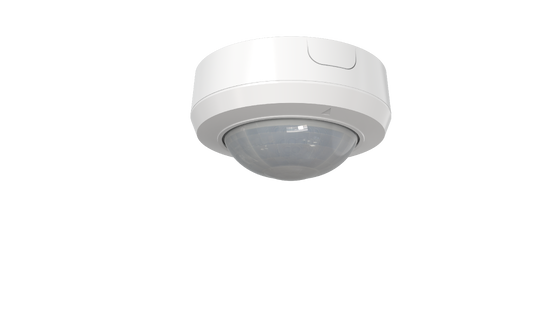

  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors

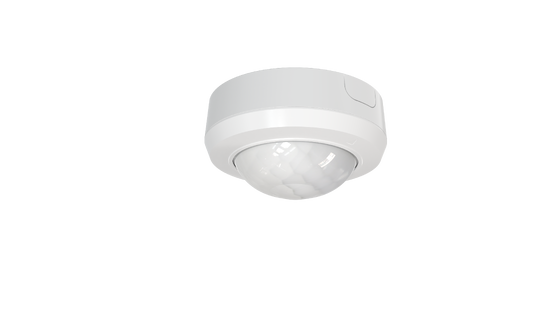

  • Max. mounting height up to 30m PIR High Bay 360° Sensor High bay PIR detectors
Lieu d'origine Chine
Nom de marque Merrytek
Certification CE
Numéro de modèle MSA250S IR
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Boîte blanche + étiquettes de boîte blanche + carton
Délai de livraison 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement
Conditions de paiement T/T
Capacité d'approvisionnement 10000 pièces par mois
Détails sur le produit
Tension d'entrée 220-240 VCA Courant de travail 20mA au maximum.
Consommation d'énergie ≤0,5W Fonction Fonction marche/arrêt
Capacité de charge 2000W (inductif) Hauteur de montage 30m
Installation Montage de surface Indice IP IP54
Mettre en évidence

Capteur de mouvement PIR High Bay

,

Détecteur PIR 360° portée 30m

,

Capteur PIR High Bay avec garantie
Laisser un message
Description de produit
Capteur de mouvement PIR pour grande hauteur MSA250S IR
Capteur de mouvement PIR professionnel pour montage en hauteur avec fonction de détection de lumière du jour, conçu pour des hauteurs de montage jusqu'à 30 mètres avec une couverture de détection de 360°.
Présentation du produit
Le MSA250S IR est un capteur de mouvement PIR haute performance doté de la technologie exclusive de lentille super haute de Merrytek. Lorsqu'il est installé à des hauteurs de 3 à 30 m, il atteint une couverture de détection maximale de 30 m de diamètre. Combiné à des algorithmes logiciels avancés, il détecte avec précision les mouvements humains dans divers scénarios industriels pour déclencher des applications d'éclairage intelligentes.
Caractéristiques principales
  • Détection de mouvement PIR avec fonction de capteur de lumière du jour
  • Détection de mouvement précise avec sortie ON/OFF à canal unique
  • Zone de détection, temps de maintien et seuil de lumière du jour réglables via un interrupteur rotatif ou une télécommande
  • Portée de détection maximale : 30-36 m de diamètre à 10 m de hauteur / 6-10 m de diamètre à 30 m de hauteur
  • Relais 26A avec capacité de charge maximale : 2000W résistif et 1200W inductif
  • Protection contre les surtensions de 2kV
  • Installation en montage en surface
  • Idéal pour les halls, les entrepôts et les applications de détection de mouvement industrielles
Spécifications techniques
Paramètres d'entrée/sortie
Tension d'entrée 220-240V AC
Tension nominale 230V AC
Courant de fonctionnement 20mA max
Consommation électrique ≤0.5W @230V AC
Signal de sortie ON/OFF
Tension de surtension max. 2KV (L/N, EN61000-4-5)
Courant de surtension max. 75A (50% Ipeak, twidth =500us, 230Vac pleine charge, démarrage à froid)
Charge max. 2000W de charge résistive et 1200W de charge inductive @230Vac
Paramètres du capteur
Fonction Détection de mouvement PIR + capteur de lumière du jour
Zone de détection Réglage par interrupteur rotatif/télécommande MH10 : 100%/75%/50%/25%
Temps de maintien Réglage par interrupteur rotatif/télécommande MH10 : Test 2s/30s/1min/5min/10min/30min
Capteur de lumière du jour Réglage par interrupteur rotatif/télécommande MH10 : 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Désactivé
Portée de détection radiale (portée 100%) 15-18m @25℃ basé sur une hauteur de montage de 10m (mouvement tangentiel)
3-5m @25℃ basé sur une hauteur de montage de 3m (mouvement tangentiel)
Priorité à la lumière du jour Paramètres multiples de 50lux allumé/300lux éteint à 200lux allumé/600lux éteint
Télécommande Disponible (télécommande MH10)
Hauteurs de montage 3-30m (valeur typique : 10m)
Environnement d'application
Installation Montage en surface
Température de fonctionnement -25℃ à +50℃ (la portée de détection peut varier avec la température)
Température de stockage -25℃ à +50℃, humidité ≤60% (sans condensation)
Norme de câblage Diamètre du fil : 0.2-2.5mm², Longueur de dénudage du fil : 5-8mm
Garantie 5 ans (applications intérieures)
Certification et normes
Certificat CE UACK
Exigences environnementales Conforme RoHS
Indice de protection IP IP54
Dimensions du produit
Hauteur de montage max. jusqu'à 30m PIR High Bay Capteur 360° Détecteurs PIR High Bay 0 Hauteur de montage max. jusqu'à 30m PIR High Bay Capteur 360° Détecteurs PIR High Bay 1
Schéma de câblage
Hauteur de montage max. jusqu'à 30m PIR High Bay Capteur 360° Détecteurs PIR High Bay 2
Notes de câblage importantes :
1. Le terminal LN représente l'entrée AC, L'N représente la sortie AC. Veuillez câbler correctement.
2. La capacité de charge maximale d'un capteur est de 2000W résistive et 1200W inductive pour une seule charge. Pour des charges supplémentaires dans une boucle, nous recommandons d'ajouter un contacteur AC au terminal de sortie LN pour éviter les surcharges de pointe momentanées.
Diagramme de rayonnement de détection
Hauteur de montage max. jusqu'à 30m PIR High Bay Capteur 360° Détecteurs PIR High Bay 3
Informations sur le signal de détection
Le produit détecte les signaux de mouvement humain. La détection de signal de mouvement identifie les mouvements humains significatifs (marche) dans la zone de détection.
Processus d'initialisation
Lors de la mise sous tension, l'indicateur du capteur s'éteint après avoir clignoté pendant 20 secondes. Le capteur ne détectera pas les signaux de mouvement pendant cette période d'initialisation. Après 20 secondes, vous pouvez utiliser l'interrupteur rotatif ou la télécommande pour régler la zone de détection, le temps de maintien, le capteur de lumière du jour et d'autres paramètres.
Paramètres par défaut d'usine
Zone de détection : 100%, Temps de maintien du terminal ON/OFF : 2s, Temps de maintien du terminal à contact sec : 2s, Seuil de lumière du jour : Désactivé, Indicateur : ON
Configuration de l'interrupteur rotatif
Paramètres de la zone de détection
Vitesse Zone de détection
125%
250%
375%
4100%
Hauteur de montage max. jusqu'à 30m PIR High Bay Capteur 360° Détecteurs PIR High Bay 4
Paramètres du temps de maintien
Vitesse Temps de maintien
1Test 2s
230s
31min
45min
510min
630min
Hauteur de montage max. jusqu'à 30m PIR High Bay Capteur 360° Détecteurs PIR High Bay 5
Paramètres du capteur de lumière du jour
Vitesse Seuil de lumière du jour
15lux
215lux
330lux
450lux
5100lux
6150lux
7Désactivé
Hauteur de montage max. jusqu'à 30m PIR High Bay Capteur 360° Détecteurs PIR High Bay 6
Paramètres de priorité à la lumière du jour
Vitesse Paramètre de priorité à la lumière du jour
150lux ON / 300lux OFF
2100lux ON / 400lux OFF
3150lux ON / 500lux OFF
4200lux ON / 600lux OFF
5Désactivé
Hauteur de montage max. jusqu'à 30m PIR High Bay Capteur 360° Détecteurs PIR High Bay 7
Directives d'installation et d'utilisation
  • Le capteur doit être installé par un électricien professionnel hors tension
  • La hauteur d'installation typique est de 10m pour une utilisation intérieure uniquement
  • Installer loin des zones chaudes ou à température changeante rapide pour éviter les déclenchements intempestifs
  • Assurez-vous qu'il n'y a pas de gros objets dans la zone de détection (le capteur ne peut pas détecter à travers les objets)
  • Éviter le placement près d'objets à forte réflexion, de routeurs wifi, de fours à micro-ondes pour éviter les déclenchements intempestifs
  • La fonction de zone de détection est basée sur une température ambiante de 25℃ - les performances varient avec les changements de température
  • Détection optimisée pour le mouvement tangentiel ; la portée de détection du mouvement radial est plus courte en raison des caractéristiques du PIR
Avis de non-responsabilité : En raison de la complexité de la technologie du produit et des différences dans les environnements d'application, nous ne pouvons garantir des descriptions entièrement précises ou complètes. Cette spécification est uniquement destinée à la référence de l'utilisateur. Nous nous réservons le droit de modifier les spécifications du produit sans préavis et nous n'assumons aucun engagement ni garantie légale. Nous encourageons les utilisateurs à compléter ou modifier le contenu des spécifications en fonction de leur expérience d'utilisation du produit. Pour plus d'informations, veuillez contacter notre représentant commercial.
