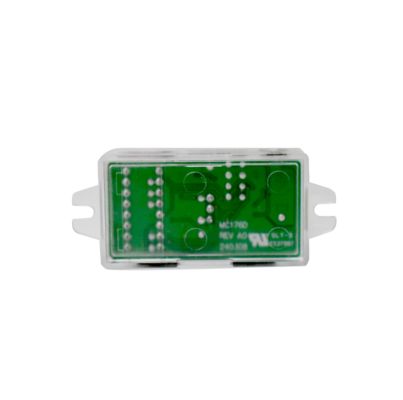

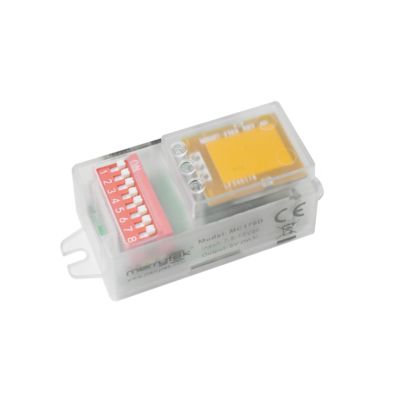

Capteur de courant continu de mouvement des micro-ondes, avec fonction de priorité de la lumière du jour, réglage du commutateur DIP MC176D
| Lieu d'origine | CHINE |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE |
| Numéro de modèle | MC176D |
| Quantité de commande min | 100pcs |
| Prix | Négociable |
| Détails d'emballage | Sacs à bulles + cloisons + boîte extérieure (K=A) |
| Délai de livraison | dans les 5 jours ouvrables pour les échantillons et les petites commandes; dans les 3-4 semaines pou |
| Conditions de paiement | T / T, Western Union |
| Capacité d'approvisionnement | 10000 pièces par mois |
Détails sur le produit
| Tension nominale | 7,5-13 V CC | Courant de travail | 16 ± 2 mA |
|---|---|---|---|
| Signal de sortie | Signal de gradation PWM 5 V | Fréquence de travail | 5.8 GHz ± 75 MHz, bande ISM |
| Hauteur d'installation | 3 m (maximum 6 m) | Température de travail | Intégré: -25 à 60 °C |
| Durée de vie | Garantie de 5 ans @ TA | ||
| Mettre en évidence | Capteur de mouvement micro-ondes avec récupération de la lumière du jour,Capteur de mouvement DC micro-ondes,Capteur à micro-ondes |
||
Description de produit
Capteur de courant continu de mouvement des micro-ondes, avec fonction de priorité de la lumière du jour, réglage du commutateur DIP
Caractéristiques du produit
- 7.5-13VDC entrée, puissance en courant continu correspondante ou avec 12VDC
- Énergie de conduite LED pour la puissance de sortie auxiliaire
- Signal d'atténuation PWM 5V, 3 étapes ou 2 étapes d'atténuation
- Réglage de tous les paramètres du capteur de mouvement par DIP
- Module d'antenne à faible impédance avec conception de colonne de guidage de lumière de petite taille, peut réduire l'ouverture du panneau de lampe
- Fonction de priorité de la lumière du jour
Paramètres
| Résultats de l'analyse | |
|---|---|
| Voltage nominal | 7.5-13VDC |
| Courant de fonctionnement | 16 ± 2 mA |
| Voltage de réplique | Pour les appareils électroniques |
| Produits | |
| Signal de sortie | Signal de gradation PWM de 5 V |
| Capteur de la lumière du jour | |
| seuil de lumière du jour | Le système de contrôle doit être équipé d'un système de contrôle de la capacité de l'appareil. |
| Priorité de la lumière du jour | On et OFF |
| 5Lux | 15 lux |
| 15 lux | 50 lux |
| 50 lux | 100Lux |
| Niveau d'assombrissement | 25% |
| Paramètres de détection | |
| Fréquence de travail | 5.8 GHz ± 75 MHz, bande ISM |
| Puissance de transmission | 1mW au maximum. |
| Zone de détection | 100%/75%/50%/25% |
| Temps d'arrêt | 5s/90s/3min/10min |
| Période de veille | 0s/30s/10min/+∞ |
| Plage de détection (rayon) | Installation au plafond de 3 m de haut: r≥4m@0,3m/s, r≥2,5m@1m/s; Installation horizontale de 2 m de haut: r≥8m@0,3m/s, r≥4m@1m/s |
| Hauteur de l'installation | 3 m (maximum 6 m) |
| Environnement | |
| Température de fonctionnement | Intégré: -25 à 60 °C |
| Température de stockage | -40°C à 80°C, humidité ≤ 85% (sans condensation) |
| Normes de certification | |
| Certifié | CE, RED (en attente) |
| Exigences environnementales | Conforme à la réglementation RoHS 2.0, Exigences de portée |
| Classification de propriété intellectuelle | Résistance à la corrosion |
| Autres | |
| Le câblage | Terminal à 3 broches de 2,0 mm |
| Exigences relatives à l'installation | installation intégrée |
| Exigences relatives à l'emballage | Sacs à bulles + cloisons + boîte extérieure (K=A) |
| Poids net | 13 ± 2 g |
| Durée de vie | 5 ans de garantie |
Description de la fonction
| MC176D | Fonction |
|---|---|
| Fonction ON/OFF | N/A |
| Fonction d'assombrissement en deux étapes | La période de veille doit être réglée sur "+∞" |
| Fonction d'atténuation en trois étapes | La période de veille doit être réglée sur "30S/10min" |
| Récolte en journée | N/A |
| Priorité de la lumière du jour | La période de veille doit être réglée sur "+∞" |
Diagrammes de fonctionnement
Fonction ON/OFF (définir la période de veille à "0s")
Fonction d'assombrissement en deux étapes (définir la période de veille à "+∞")
Fonction d'assombrissement en trois étapes (la période de veille doit être réglée sur "10S/1min/3min/5min/10min/30min")
Priorité de la lumière du jour
Diagrammes
Dimension (en mm)
Le câblage, la fonction
Réglage du commutateur DIP
| Zone de détection | Temps d'arrêt | Capteur de la lumière du jour | Période de veille | |
|---|---|---|---|---|
| Allumez! | Éteignez! | |||
| Je suis à 100%. | En 5 secondes | On est sur 5Lux. | 15 lux | On On 0S |
| II - À 75% | - Dans les années 90. | - À 15 lux. | 50 lux | - Dans 30 secondes. |
| III ON - 50% | En 3 minutes. | Pour les appareils à commande numérique | 100Lux | On est à 10 min. |
| IV - - 25% | - - 10 minutes | - Désactiver. | - | - - +∞ |
Diagramme de rayonnement
Initialisation
Le capteur allumera la lumière à 100% de luminosité pour la première fois et l'éteindra après 10 secondes.
Réglage par défaut
Sensitivité: 100% Temps d'attente: 5 s Capteur de la lumière du jour: désactivé; Période de veille: 0 S; Niveau de faible luminosité en veille: 25%
Avis de demande
- Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant l'installation, le câblage, le changement de réglage du commutateur DIP, etc.
- La distance de détection est liée à des facteurs tels que la vitesse de déplacement de l'objet en mouvement, la taille de l'objet en mouvement, la hauteur d'installation, l'angle d'installation,si l'environnement d'installation est ouvert, et le matériau du réflecteur.
- Lorsque le capteur à micro-ondes est installé sur le mur, la distance de détection sera considérablement augmentée par rapport à celle installée au plafond.
- Les paramètres des capteurs peuvent devoir être reconfigurés dans différents environnements d'installation, veuillez consulter les instructions suivantes ou contacter le fabricant.
- Ce capteur est uniquement pour une utilisation en intérieur, vent extérieur et pluie, et les objets en mouvement environnants provoqueront un faux déclenchement.
- La hauteur d'installation du produit de capteur ne doit pas dépasser 6 mètres et la hauteur optimale est de 3 mètres; la distance entre les deux capteurs doit être supérieure à 3 mètres.
- Lorsque le capteur est installé dans une lampe métallique, sur une surface réfléchissante métallique ou dans un environnement fermé étroit, les micro-ondes seront réfléchies plusieurs fois et provoqueront un faux déclenchement.
- Veuillez vous assurer qu'il n'y a pas de signaux en mouvement tels que des ventilateurs, des moteurs CC, des conduites d'égout, des sorties d'air, etc. autour du capteur, sinon le capteur peut provoquer un faux déclenchement.
- Les micro-ondes ne peuvent pas pénétrer le métal, éviter l'installation dans des lampes métalliques fermées ou semi-fermées, et il ne devrait pas y avoir de métal ou de verre bloquant le produit.
- Sensor avec pilote PWM / 0-10V différent, effet de faible luminosité peut être différent.
- Une alimentation en courant continu régulée avec une tension de sortie stable et un faible coefficient d'ondulation doit être utilisée.
- Les spécifications et les paramètres du produit peuvent être optimisés sans préavis.
