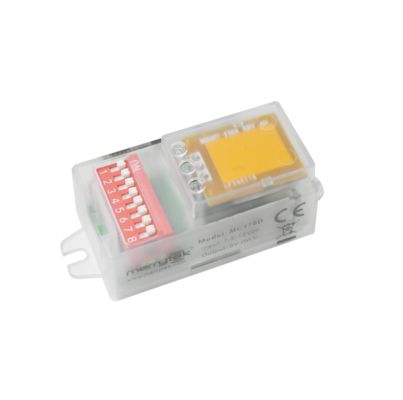

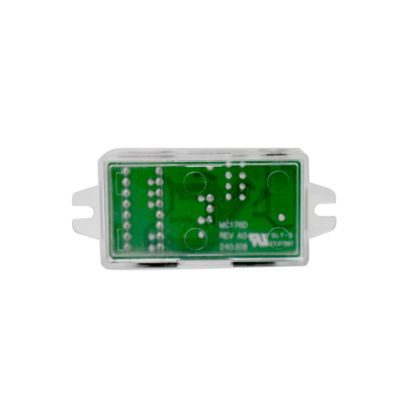

Capteur de mouvement à micro-ondes DC, télécommande disponible, fonction de priorité de la lumière du jour MC176D 99
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE |
| Numéro de modèle | MC176D 99 |
| Quantité de commande min | 100pcs |
| Prix | Négociable |
| Détails d'emballage | Sacs à bulles + cloisons + boîte extérieure (K=A) |
| Délai de livraison | dans les 5 jours ouvrables pour les échantillons et les petites commandes; dans les 3-4 semaines pou |
| Conditions de paiement | T/T, Western Union |
| Capacité d'approvisionnement | 10000 pièces par mois |
Détails sur le produit
| Tension nominale | 7,5-13 V CC | Courant de travail | 16 ± 2 mA |
|---|---|---|---|
| Signal de sortie | Signal de gradation PWM 5 V | Fréquence de travail | 5.8 GHz ± 75 MHz, bande ISM |
| Hauteur d'installation | 3 m (maximum 6 m) | Température de travail | Intégré: -25 à 60 °C |
| Durée de vie | Garantie de 5 ans @ TA | ||
| Mettre en évidence | Capteur de mouvement à micro-ondes réglable en courant continu,un détecteur de mouvement à micro-ondes avec télécommande,Capteur de mouvement à micro-ondes prioritaire de la lumière du jour |
||
Description de produit
Capteur de mouvement micro-ondes dimmable DC
Contrôle à distance disponible, fonction de priorité à la lumière du jour
Capteur de mouvement micro-ondes DC avec fonction de récolte de lumière du jour et capacité de contrôle à distance.
Caractéristiques du produit
- Entrée 7.5-13VDC, alimentation DC correspondante ou avec 12VDC
- Alimentation du pilote LED pour sortie d'alimentation auxiliaire
- Signal de gradation PWM 5V, gradation à 3 ou 2 étapes
- Tous les paramètres du capteur de mouvement sont réglés par télécommande et DIP
- Module d'antenne à faible impédance avec conception de colonne de guidage de lumière de petite taille, peut réduire l'ouverture de la carte de lampe
- Fonction de priorité à la lumière du jour
Paramètres techniques
| Entrée | |
|---|---|
| Tension nominale | 7.5-13VDC |
| Courant de fonctionnement | 16±2mA |
| Tension d'ondulation | < 100mVp-p |
| Sortie | |
| Signal de sortie | Signal de gradation PWM 5V |
| Capteur de lumière du jour | |
| Seuil de lumière du jour | 5Lux/15Lux/50Lux/Désactivé |
| Priorité à la lumière du jour | MARCHE | ARRÊT |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Niveau de gradation | 25% |
Paramètres de détection
| Fréquence de fonctionnement | 5.8GHz ±75MHz, bande ISM |
| Puissance de transmission | 1mW Max. |
| Zone de détection | 100%/75%/50%/25% |
| Temps de maintien | 5s/90s/3min/10min |
| Période de veille | 0s/30s/10min/+∞ |
| Portée de détection (rayon) | Installation au plafond à 3m de haut : r≥4m@0.3m/s, r≥2.5m@1m/s ; Installation horizontale à 2m de haut : r≥8m@0.3m/s, r≥4m@1m/s |
| Hauteur d'installation | 3m (6m Max) |
Spécifications environnementales
| Température de fonctionnement | Intégré : -25~60℃ |
| Température de stockage | -40℃...80℃, humidité ≤85% (sans condensation) |
Certifications
| Certifié | CE, RED (en attente) |
| Exigences environnementales | Conforme aux exigences RoHS 2.0, Reach |
| Indice de protection IP | IP20 |
Spécifications supplémentaires
| Câblage | Borne 3 broches 2.0mm |
| Exigences d'installation | installation intégrée |
| Exigences d'emballage | Sac à bulles + séparateur + boîte extérieure (K=A) |
| Poids net | 13 ±2g |
| Durée de vie | Garantie 5 ans @Ta |
Description de la fonction
| MC176D 99 | Fonction |
|---|---|
| Fonction MARCHE/ARRÊT | N/A |
| Fonction de gradation à deux niveaux | Période de veille réglée sur "+∞" |
| Fonction de gradation à trois niveaux | Période de veille réglée sur "30S/10min" |
| Récolte de lumière du jour | N/A |
| Priorité à la lumière du jour | Période de veille réglée sur "+∞" |
Schémas de fonctionnement
Fonction MARCHE/ARRÊT (période de veille réglée sur "0s")
Fonction de gradation à 2 niveaux (période de veille réglée sur "+∞")
Fonction de gradation à 3 niveaux (période de veille réglée sur "10S/1min/3min/5min/10min/30min")
Priorité à la lumière du jour
Schémas du produit
Dimension (mm)
Schéma de câblage
Schéma de fonctionnement
Réglages du commutateur DIP
| Zone de détection | Temps de maintien | Capteur de lumière du jour | Période de veille |
|---|---|---|---|
| ① MARCHE MARCHE 100% | MARCHE MARCHE 5S | MARCHE MARCHE 5Lux 15Lux | MARCHE MARCHE 0S |
| ② - MARCHE 75% | - MARCHE 90S | - MARCHE 15Lux 50Lux | - MARCHE 30S |
| ③ MARCHE - 50% | MARCHE - 3min | MARCHE - 50Lux 100Lux | MARCHE - 10min |
| ④ - - 25% | - - 10min | - - Désactivé - | - - +∞ |
Schéma de rayonnement
Télécommande MH10
Initialisation
Le capteur allumera la lumière à 100% de luminosité pour la première fois, puis l'éteindra après 10 secondes. Pendant la période d'initialisation, aucun signal de détection de mouvement externe ne sera détecté.
Paramètres par défaut
Sensibilité : 100% Temps de maintien : 5s Capteur de lumière du jour : Désactivé ; Période de veille : 0S ; Niveau de gradation de veille : 25%
Avis d'application
- Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler, de modifier les réglages du commutateur DIP, etc.
- La distance de détection est liée à des facteurs tels que la vitesse de déplacement de l'objet en mouvement, la taille de l'objet en mouvement, la hauteur d'installation, l'angle d'installation, si l'environnement d'installation est ouvert et le matériau du réflecteur.
- Lorsque le capteur micro-ondes est installé sur le mur, la distance de détection sera considérablement augmentée par rapport à une installation au plafond.
- Les paramètres du capteur peuvent nécessiter une reconfiguration dans différents environnements d'installation, veuillez vous référer aux instructions suivantes ou contacter le fabricant.
- Ce capteur est uniquement destiné à un usage intérieur, le vent et la pluie extérieurs, ainsi que les objets en mouvement environnants provoqueront des déclenchements intempestifs.
- La hauteur d'installation du produit capteur ne peut pas dépasser 6 mètres, et la hauteur optimale est de 3 mètres ; la distance entre les deux capteurs doit être supérieure à 3 mètres.
- Lorsque le capteur est installé dans une lampe métallique, sur une surface réfléchissante métallique ou dans un environnement fermé étroit, les micro-ondes seront réfléchies plusieurs fois et provoqueront des déclenchements intempestifs.
- Veuillez vous assurer qu'il n'y a pas de signaux de mouvement tels que des ventilateurs, des moteurs CC, des tuyaux d'égout, des sorties d'air, etc. autour du capteur, sinon le capteur peut provoquer des déclenchements intempestifs.
- Les micro-ondes ne peuvent pas pénétrer le métal, évitez d'installer dans des lampes métalliques fermées ou semi-fermées, et il ne doit y avoir aucun métal ou verre bloquant le produit.
- Le capteur avec différents pilotes PWM / 0-10V, l'effet de faible luminosité peut être différent.
- Une alimentation régulée CC avec une tension de sortie stable et un faible coefficient d'ondulation doit être utilisée. L'ondulation de l'alimentation doit être inférieure à 100mV ; le courant de charge doit être supérieur à 25mA.
- Les spécifications et les paramètres du produit peuvent être optimisés sans préavis.
