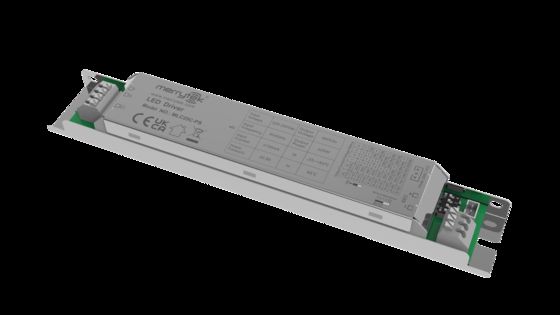

25W Driver LED isolé pour capteur, avec borne de gradation PWM, courant 300-700mA MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
Lieu d'origine Shenzhen, Chine
Nom de marque Merrytek
Certification CE、UKCA、SAA
Numéro de modèle MLC25C-PS
Quantité de commande min 100pcs
Prix Négociable
Détails d'emballage Clin de sac PE, carton (K=A)
Délai de livraison 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement
Conditions de paiement T / t
Capacité d'approvisionnement 10000 PC / mois
Détails sur le produit
Rage de tension 220-240Vac 50Hz/60Hz Alimentation en veille ≤0,5 W (équipé d'une tête divisée de détection Merrytek 5,8 GHz)
Facteur de puissance ≥0,95 (charge maximale de 230 V) Modèle de travail Courant constant
- Je ne sais pas. ≤5% Indice IP IP20
Durée de vie 5 ans de garantie@Ta 230V à pleine charge
Mettre en évidence

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
Laisser un message
Description de produit
25W Driver LED Capteur Isolé, Avec Borne de Gradation PWM, Courant 300-700mA
Caractéristiques du produit
  • Structure de circuit isolée à deux étages, gradation complète et sans scintillement.
  • Supporte les commutateurs DIP pour régler le courant par paliers.
  • Supporte une alimentation auxiliaire 12V, avec une tête de détection séparée pour réaliser une fonction de détection intégrée.
  • Équipé d'un port de contrôle de gradation PWM.
  • Convient à divers capteurs à micro-ondes ou modules intelligents sans fil.
Paramètres
Série de produits MLC25C-PS
Tension nominale 220-240V AC 50Hz/60Hz
Puissance en veille ≤0.5W (Équipé d'une tête de détection Merrytek 5.8Ghz)
Surtension 1KV(L/N,EN61000-4-5)
Facteur de puissance ≥0.95 (230V charge max)
Courant d'entrée ≤0.13A @230VAC pleine charge
Courant d'appel <15A(courant demi-onde 100us)@230V AC
Efficacité de fonctionnement ≥84% (230V charge max)
Sortie
Modèle de fonctionnement CC
Type de charge LED
Scintillement ≤5%
Précision du courant constant Précision du courant constant ±5%
Paramètres du pilote auxiliaire Courant 12VDC : 100mA Max
Tension de sortie à vide 60VDC Max
Puissance à pleine charge 25W Max
Courant de charge 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA
Plage de tension de sortie de charge 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
Exigences de protection contre les anomalies
Mode de protection Protection contre les surtensions d'entrée | Protection contre le circuit ouvert d'entrée | Protection contre les courts-circuits d'entrée
Exigences environnementales
Température de fonctionnement Intégré : -25…+50°C
Température maximale de la coque (Tc) 85°C
Température/humidité de stockage -40°C…+80°C Humidité : ≤85% (sans condensation)
Normes de certification
Certification CE,UKCA,SAA
Exigence environnementale RoHS2.0, Exigence Reach
Normes de sécurité (LVD) EN61347-1, EN61347-2-13
Normes CEM EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tension de tenue Primaire vers secondaire : 3.75KVAC Primaire vers terre : 1.5KVAC
Indice de protection IP IP20
Catégorie de produit Classe I
Autres
Méthode de câblage Borne à pression, diamètre du fil : 0.5-1.0mm²
Installation Intégré
Emballage Sac PE avec cloisons, carton (K=A)
Poids net 144.5±5g
Durée de vie Garantie 5 ans @Ta 230V pleine charge
Association de têtes séparées
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Informations sur le produit

Câblage et fonction

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

Dimensions (Unité : mm)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
Courbe de paramètres
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
Courbe de durée de vie
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
Réglage du courant de sortie
Courant de sortie Plage de tension S1 S2 S3 S4
300mA 9-42V - - - -
350mA 9-42V - - - ON
400mA 9-42V - - ON -
450mA 9-42V - - ON ON
500mA 9-42V - ON ON -
550mA 9-42V - ON ON ON
600mA 9-42V ON - ON ON
650mA 9-38V ON ON ON -
700mA 9-36V ON ON ON ON
Initialisation

Lors de la mise sous tension, il est allumé en continu. Lorsque le capteur est configuré, il change en fonction de l'état du capteur.

Réglage par défaut

Ajustez le niveau de courant correspondant selon la commande ou la demande du client.

Avis d'application
  • Veuillez utiliser ce produit conformément aux spécifications. Des défaillances peuvent survenir si le produit est utilisé en dehors des conditions d'utilisation.
  • Le produit doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler, de modifier le réglage des commutateurs DIP.
  • La chaîne de LED de charge doit être connectée en premier, puis allumer l'alimentation d'entrée, sinon cela pourrait endommager la chaîne de LED.
  • Après la mise hors tension de l'entrée du pilote LED, il y aura une tension résiduelle à l'extrémité de sortie, qui peut être maintenue pendant environ 3 minutes.
