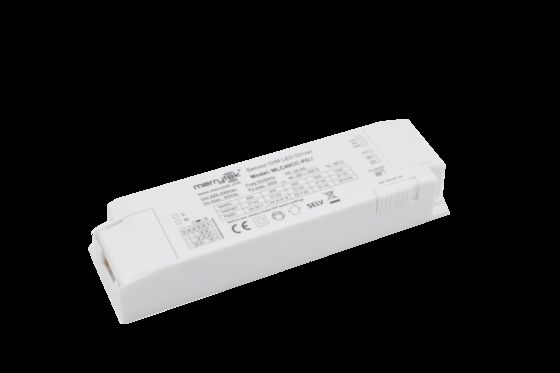

40W Driver LED Capteur Isolé avec Sélection de Température de Couleur, 900-1050mA MLC40CC-PD2

  • 40W Isolated Sensor DIM LED Driver with Color Temperature Selection, 900-1050mA MLC40CC-PD2
Lieu d'origine Shenzhen, Chine
Nom de marque Merrytek
Certification CE、UKCA、SAA
Numéro de modèle MLC40CC-PD2
Quantité de commande min 100pcs
Prix Négociable
Détails d'emballage Sacs en PE, carton (K=A)
Délai de livraison 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement
Conditions de paiement T / t
Capacité d'approvisionnement 10000 PC / mois
Détails sur le produit
Rage de tension 220-240Vac 50 Hz /60 Hz Alimentation en veille ≤ 0,5 W ((Non équipé d'une tête divisée de détection)
Facteur de puissance ≥0,95 (charge maximale de 230 V) Courant inrush ≤30A (100us demi-courant) @230V AC
Mode de fonctionnement CC Indice IP IP20
Durée de vie Garantie de 5 ans@Ta50/TC70℃，230V à pleine charge
Mettre en évidence

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection
Laisser un message
Description de produit
Driver LED DIM isolé 40W avec sélection de température de couleur, 900-1050mA
Caractéristiques du produit
  • Cadre de circuit isolé à deux étages, gradation complète et sans scintillement
  • Supporte les commutateurs DIP pour régler le courant; Commutateurs à glissière pour sélectionner le CC/CW/WW
  • Supporte une alimentation auxiliaire de 8,5 V, avec une tête de détection séparée peut réaliser une fonction de détection intégrée
  • Équipé d'un port de contrôle de gradation PWM
  • Convient à divers capteurs à micro-ondes ou modules intelligents sans fil
Paramètres
Entrée
Tension nominale 220-240V AC 50Hz/60Hz
Puissance en veille ≤0.5W(Sans tête de détection)
Surtension 1KV(L/N,EN61000-4-5)
Facteur de puissance ≥0.95 (230V charge max)
Courant d'entrée ≤0.23A @230VAC pleine charge
Courant d'appel ≤30A(100us demi-courant)@230V AC
Efficacité de travail ≥86% (230V charge max)
Sortie
Mode de fonctionnement CC
Type de charge LED
Scintillement ≤5%
Précision du courant constant Précision du courant constant ±5%
Paramètres du pilote auxiliaire 8.5 ±0.5VDC Courant: 100mA Max
Tension de sortie à vide 60VDC Max
Puissance à pleine charge 40W Max
Courant de charge 900mA/950mA/1000mA/1050mA
Plage de tension de sortie de charge 900mA / 20 -42VDC
950mA / 20-45VDC
1000mA /20-40VDC
1050mA /20-38VDC
Exigences de protection contre les anomalies
Mode de protection Protection contre les surtensions d'entrée; Protection contre l'absence de charge d'entrée; Protection contre les courts-circuits d'entrée
Exigences environnementales
Température de fonctionnement Intégré:-25…+60℃
Tcase-max 85℃
Température/humidité de stockage -40℃…+80℃ Humidité: ≤85% (sans condensation)
Normes de certification
Certificat CE,UKCA,SAA
Exigence environnementale RoHS2.0, Exigence Reach
Normes de sécurité (LVD) EN61347-1, EN61347-2-13
Normes CEM EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tension de tenue Primaire à secondaire: 3.75KVAC
Indice de protection IP IP20
Catégorie de produit Classe II
Autres
Méthode de câblage Borne à pression, diamètre du fil:0.5-1.0mm2
Installation Intégré
Emballage Sac PE, carton(K=A)
Poids net 135 ±5g
Durée de vie Garantie 5 ans @Ta50/TC70℃, 230V pleine charge
Informations sur le produit
Câblage et fonction
Wiring diagram for 40W Isolated Sensor DIM LED Driver
Dimensions (Unité:mm)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
Courbe de paramètres
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
Courbe de durée de vie
Life time curve for 40W Isolated Sensor DIM LED Driver
Réglage du courant de sortie
Courant de sortie Plage de tension S1 S2
1050mA 20-38V ON ON
1000mA 20-40V ON -
950mA 20-42V - ON
900mA 20-42V - -
Initialisation

Après la mise sous tension, il est à moitié lumineux, et après auto-test, il entre dans le réglage de luminosité de la tension du port 0-10V (suspendu pour pleine luminosité).

Réglage par défaut

Ajustez le courant correspondant en fonction de la commande ou de la demande du client.

Avis d'application
  • Veuillez utiliser ce produit conformément aux spécifications. Des défaillances peuvent survenir si le produit est utilisé au-delà des conditions d'utilisation.
  • Le produit doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler, de modifier le réglage des commutateurs DIP.
  • La chaîne de LED de charge doit être connectée en premier, puis allumer l'alimentation d'entrée, sinon cela pourrait endommager la chaîne de LED.
  • Après la mise hors tension de l'entrée du pilote LED, il y aura une tension résiduelle à l'extrémité de sortie, qui peut être maintenue pendant environ 3 minutes.
