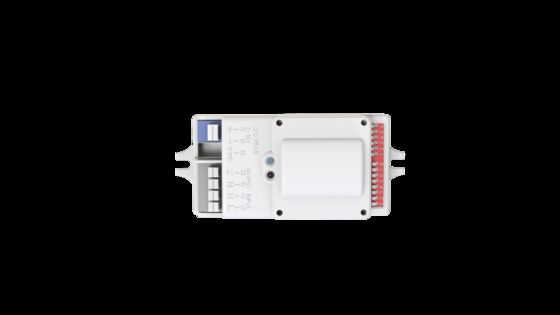

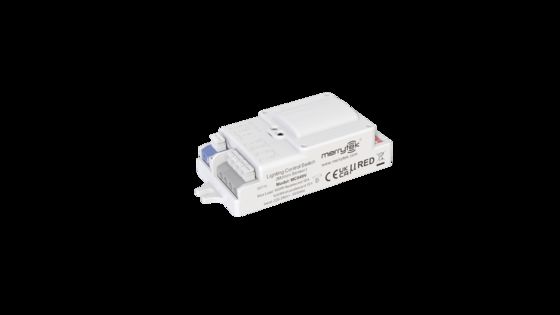

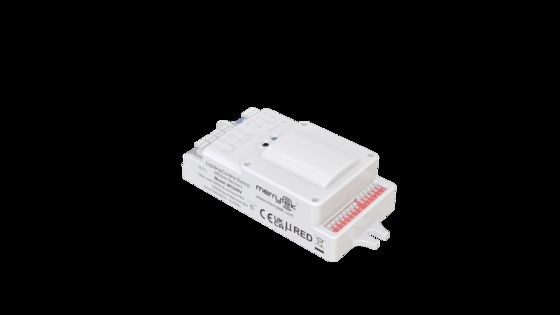

Capteur de mouvement à micro-ondes acidifiable de 1 à 10 V pour la lumière tri-proof, hauteur de montage maximale de 6 m
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE, RED,TUV |
| Numéro de modèle | MC049V R |
| Quantité de commande min | 300pcs |
| Prix | Négociable |
| Détails d'emballage | Sac à bulles + carton + carton |
| Délai de livraison | 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement |
| Conditions de paiement | T / T ou Western Union |
| Capacité d'approvisionnement | 20,000pcs par mois |
Détails sur le produit
| Tension nominale | 120-277V AC | Puissance en veille | ≤0,5W (230Vca) |
|---|---|---|---|
| Mode de fonctionnement | Gradation ON/OFF 1-10V | Exigence d'installation | Intégré |
| Capacité de chargement | 120Vac 400W(inductif ou résistif) 220Vac-240Vac 800W(inductif ou résistif) 277Vac 1000W(inductif ou | certificat | CE, ROUGE, TUV |
| Durée de vie | 5 ans de garantie @Ta 230V à pleine charge | ||
| Mettre en évidence | Capteur de mouvement à faible intensité de 1 à 10 V,un détecteur de mouvement à micro-ondes pour la lumière triproof,Capteur de mouvement de hauteur maximale de 6 m |
||
Description de produit
Capteur de mouvement à micro-ondes acidifiable de 1 à 10 V pour la lumière tri-proof, hauteur de montage maximale de 6 m
Caractéristiques
- Produit standard avec un entraînement de gradation LED de 1 à 10 V, réalisant une fonction de gradation à deux ou trois étapes avec un entraîneur LED gradé de 1 à 10 V, avec une extrémité synchrone
- Zone de détection, heure d'attente, capteur de lumière du jour, période de veille et niveau de faible luminosité réglables par commutateur DIP
- Connexion pratique pour l'utilisateur par des bornes pressées pour les extrémités d'entrée et de sortie
Paramètres techniques
| Résultats de l'analyse | |
|---|---|
| Voltage de fonctionnement | Pour les appareils à haute fréquence, la fréquence d'alimentation doit être supérieure à: |
| Voltage nominal | 120 à 277 V CA |
| Puissance en veille | Pour les appareils à induction |
| Produits | |
| Mode de travail | Réglage de la tension entre 1 et 10 V |
| Type de charge | Lumière blanche tissée/alimentation électrique /lampe LED de 1 à 10 V |
| Capacité de charge | 120Vac 400W ((inductif ou résistif) 220Vac-240Vac 800W ((inductif ou résistif) 277Vac 1000W ((inducteur ou résistant) |
| Capacité maximale de surtension | 30A (50% de pic, deuxième = 500uS, 230Vac à pleine charge, démarrage à froid); 60A (50% de pic, deuxième = 200uS, 230Vac, pleine charge, démarrage à froid) |
| Interface sombre | Dimming de 1 à 10 V: disponible Contrôle de synchronisation: disponible (peut être synchronisé pour la fonction d'allumage et d'arrêt, ne peut pas être synchronisé pour l'obscurcissement de 1-10V) |
Paramètres du capteur
| Fréquence de fonctionnement | 5.8 GHz ± 75 MHz, bande ISM |
| Puissance de transmission | 1mW au maximum. |
| Zone de détection | 25%/50%/75%/100% ((par deux interrupteurs DIP) |
| Temps d'attente | 5s/30s/90s/3min/20min/30min ((par trois interrupteurs DIP) |
| Niveau de faible résistance | 10% ((1,4-1,6 V) / 20% ((1,9-2,1 V) / 30% ((2,9-3,1 V) / 50% ((4,9-5,1 V) par deux interrupteurs DIP) |
| Période de veille | 0S/5S/5min/10min/30min/1h/+∞(par trois interrupteurs DIP) |
| Capteur de la lumière du jour | 2 lux/5 lux /10 lux /25 lux /50 lux /100 lux /désactible ((par quatre interrupteurs DIP) |
| Dimension de détection (100% de rayon de sensibilité) | Surface de montage hauteur 3 m:0.3m/S ≥ 3,5m,1m/S ≥ 2,5m Monture horizontale hauteur 2 m:0.3m/S ≥ 8m,1m/S ≥ 4m |
| Hauteur de montage | 3 m ((maximum 6 m) |
| Angle du faisceau de 3 dB | Le niveau d'eau doit être de 80°@XZ. |
Environnement de fonctionnement
| Température de fonctionnement | -25°C à 70°C |
| Température/humidité de stockage | -40°C à 80°C: ≤ 85% (sans condensation) |
Normes de certification
| Normes de sécurité (LVD) | Pour l'utilisation des appareils électroménagers |
| Une éclaboussure | Le système de freinage doit être équipé d'un dispositif de freinage. |
| Normes EMC | Pour les produits à base de plantes, les mesures suivantes doivent être prises: |
| Exigences environnementales | Conforme à la directive RoHS |
| Certificat | CE, RED, TUV |
Autres spécifications
| Spécification de l'entrée/sortie (connecteur/câblage) | Diamètre du fil des bornes pressées:00,75 à 1,5 mm2 |
| Exigence d'installation | Intégré |
| Dimension de l'installation | 180*50*30 mm |
| Exigences relatives au forfait | Sac à bulles + carton + carton ((K=A)) |
| Poids net | 75 g |
| Durée de vie | 5 ans de garantie @Ta 230V à pleine charge |
Diagrammes fonctionnels
1. Fonction d'allumage et d'arrêt (période de veille "0s")
2. Fonction d'assombrissement en 2 étapes (période de veille "+∞")
3. Fonction d'assombrissement en 3 étapes (période de veille "5s/5min/10min/30min/1h")
4. Dimension (mm)
5Le câblage.
6. Structure
Paramètres du commutateur DIP
1Zone de détection
| 1 | 2 | Réglage |
|---|---|---|
| En marche | En marche | 100% du produit |
| En marche | - | 75% |
| - | En marche | 50% |
| - | - | 10% |
2Restez à l' heure.
| 3 | 4 | 5 | Réglage |
|---|---|---|---|
| En marche | En marche | En marche | 5S |
| - | En marche | En marche | Dans les années 30 |
| En marche | - | En marche | 90S |
| - | - | En marche | 3 minutes |
| En marche | En marche | - | 20 minutes |
| - | - | - | +∞ |
3. Période d' attente
| 6 | 7 | 8 | Réglage |
|---|---|---|---|
| En marche | En marche | En marche | 0S |
| - | En marche | En marche | 5S |
| En marche | - | En marche | 5 minutes |
| - | - | En marche | 10 minutes |
| En marche | En marche | - | 30 minutes |
| - | En marche | - | Une heure |
| - | - | - | +∞ |
4Capteur de lumière du jour.
| 1 | 2 | 3 | 4 | Réglage |
|---|---|---|---|---|
| - | - | En marche | En marche | 2Lux |
| - | - | - | En marche | 5Lux |
| - | En marche | En marche | - | 10 lux |
| - | - | En marche | - | 25 lux |
| - | En marche | - | - | 50 lux |
| En marche | - | - | - | 100 lux |
| - | - | - | - | Désactiver |
Lorsqu'il est réglé sur Désactiver, le capteur allume la lumière lorsqu'il détecte un mouvement, que la lumière soit suffisante ou non.
La valeur de seuil de lumière diurne est la valeur typique dans des conditions d'environnement ensoleillé, sans ombrage et avec une réflexion diffuse de la lumière ambiante.
5. 1 à 10 V (niveau DIM en veille)
| 5 | 6 | Lumière en % |
|---|---|---|
| En marche | En marche | 50% |
| - | En marche | 30% |
| En marche | - | 20% |
| - | - | 10% |
Initialisation
Après l'allumage, le capteur allume automatiquement la lumière à 100% de luminosité. Après 10 secondes, il éteint la lumière.
Réglage de l'usine
Zone de détection: 100%, temps d'attente: 5 s, période de veille: 0 s, capteur de lumière du jour: désactivé
Avis de demande
- Le capteur doit être installé par un électricien professionnel. Veuillez éteindre l'alimentation avant l'installation, le câblage, le changement de réglage du commutateur DIP.
- Le micro-ondes ne peut pas pénétrer le métal, veuillez éviter d'installer le produit dans des lampes métalliques fermées ou semi-fermées et veillez à ce qu'il n'y ait pas de bouclier métallique ou de verre au-dessus du produit;Si l'antenne doit passer à travers la plaque métallique, s'assurer que le sommet du capteur est proche de la plaque métallique.
- Il est recommandé que la distance d'installation entre les capteurs à micro-ondes soit supérieure à 3 m et qu'elle soit éloignée des interrupteurs, des routeurs et des autres appareils sans fil afin d'éviter les interférences radio.Il est recommandé que la distance d'installation entre les deux soit supérieure à 2 m.; la surface de l'antenne du capteur à micro-ondes doit être éloignée du courant alternatif d'entrée et du courant continu de sortie afin d'éviter les interférences des signaux basse/haute fréquence.
- Évitez les équipements vibratoires à long terme ou les objets en mouvement autour du capteur à micro-ondes.Si un animal de compagnie passe dans la zone d'essai, le capteur peut être déclenché.
- Ce produit est adapté à une installation à l'intérieur; si l'installation est à l'extérieur ou à l'extérieur, le vent et la pluie peuvent être considérés comme une induction de déclenchement du signal mobile;Lorsque le capteur est installé dans une lampe métallique, une surface réfléchissante métallique ou un environnement fermé étroit, le micro-ondes sera reflété à plusieurs reprises et provoquera un faux déclenchement.Veuillez réduire la sensibilité ou contacter le fabricant pour obtenir une assistance technique..
- Ce modèle est adapté à l'installation au plafond, si l'installation murale est utilisée, la distance de détection par induction par micro-ondes sera considérablement augmentée,qui peut entraîner une pénétration des micro-ondes à travers le mur ou la lampe ne sera pas éteinte.Veuillez ajuster la sensibilité de 25%.Si 25% ne peut pas être utilisé, évitez l'installation murale ou contactez le fabricant pour un support technique.
- Les spécifications et les paramètres du produit peuvent être optimisés sans préavis.
- Le seuil de sensibilité lumineuse est dans un environnement ensoleillé, sans ombre et sans réflexion diffuse de la lumière ambiante.
- La plage de détection du produit est liée à la vitesse de déplacement de l'objet, à la taille de l'objet, à la hauteur d'installation du produit, à l'angle d'installation, à l'environnement d'installation,le matériau du reflet et d'autres facteurs.
- Les distances de détection indiquées dans les spécifications sont des valeurs typiques, obtenues par les testeurs dans un environnement intérieur ouvert de 165 cm/65 kg.
- Ne placez pas le capteur à proximité d'objets à forte densité, tels que le métal, le verre, les murs mixtes, etc., car le capteur peut se déclencher incorrectement.
- Les paramètres des capteurs peuvent devoir être reconfigurés dans différents environnements d'installation.
