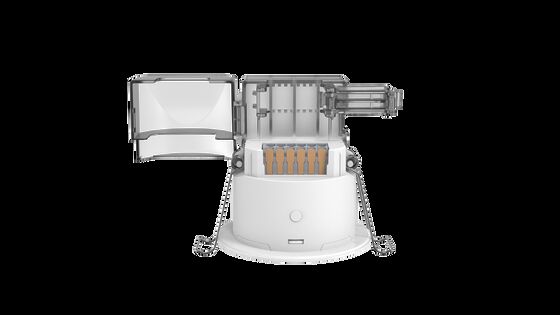

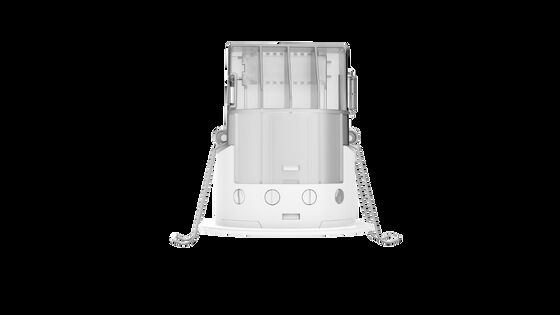

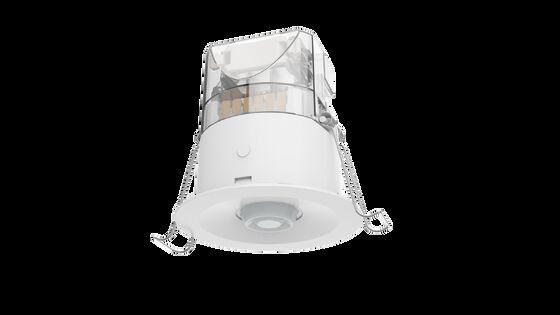

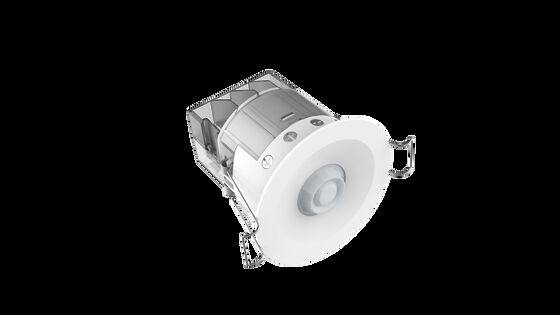

Détecteurs encastrés de la série Easy Use PIR 360° pour plafond
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE |
| Numéro de modèle | MSA246S IR A |
| Quantité de commande min | 100 pièces |
| Prix | Négociable |
| Détails d'emballage | Boîte blanche + étiquettes de boîte blanche + carton |
| Délai de livraison | 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 10000 pièces par mois |
Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Le WECHAT: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Tension d'entrée | 100-240 VCA | Courant de travail | 20mA au maximum. |
|---|---|---|---|
| Consommation d'énergie | ≤0,5W | Fonction | Fonction ON/OFF |
| Disponible | Capteur de présence PIR 360° à montage au plafond | Hauteur de montage | 2.5-4m |
| Installation | autres appareils de traitement des gaz | Tailler | Φ65mm |
| Mettre en évidence | Détecteur de présence PIR encastré,Détecteur de mouvement 360° pour plafond,Détecteur de mouvement PIR facile d'utilisation |
||
Description de produit
Détecteurs à décharge de série faciles à utiliser PIR 360° Capteur d'occupation du plafond
Capteur de détection de mouvement PIR avancé avec capacité de montage au plafond à 360 ° pour le contrôle automatisé de l'éclairage dans les environnements industriels et commerciaux.
Principales caractéristiques
- Technologie de détection de mouvement PIR
- Contrôle précis de la sortie ON/OFF
- Mode de travail prioritaire et seuil de lumière du jour
- Capacité de fonction d'apprentissage de la lumière du jour
- Réglage de la zone de détection, de l'heure d'attente et du seuil de lumière du jour par télécommande/potentiomètre
- Plage de détection maximale: 10 à 14 m de diamètre
- Terminal de poussée pour le contrôle manuel de la charge
- Mode de fonctionnement entièrement automatique et semi-automatique
- Synchronisation de capteurs multiples via des bornes S parallèles
- Mode IQ intelligent pour le fonctionnement adaptatif
Spécifications techniques
| Paramètres d'entrée/sortie | |
|---|---|
| Voltage d'entrée | 100 à 240 V CA |
| Voltage nominal | 230 V courant alternatif |
| Consommation d'électricité | 20 mA au maximum |
| Signal de sortie | ≤ 0,5 W @ 220 V en courant continu |
| Mode de fonctionnement | En marche ou hors marche |
| Protection contre les surtensions | Le système de freinage doit être équipé d'un dispositif de freinage. |
| Capacité de surtension | 30A (50% Ipeak, deuxième = 500us, 230Vac à pleine charge, démarrage à froid) |
| Capacité de charge | Charge résistive de 1200 W ou charge inductive de 800 W |
| Paramètres du capteur | |
| Fonction | Détection de mouvement PIR + capteur de lumière du jour |
| Zone de détection | Retour du potentiomètre ou réglage à distance: 100%/75%/50%/25% |
| Temps d'arrêt | Retour du potentiomètre ou réglage à distance: 5s/30s/1min/3min/5min/10min/20min/30min |
| Capteur de la lumière du jour | Retourner le potentiomètre ou le réglage à distance: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Désactiver |
| Hauteur de montage | 2.5-4 m (valeur typique: 3 m) |
| Environnement d'application | |
| Trou de forage | Φ65 mm |
| Température de fonctionnement | -25°C à +50°C |
| Température de stockage | -40°C à +80°C |
| Certification et normes | |
| Certificat | Conforme à la norme CE |
| Exigences environnementales | Conforme à la directive RoHS |
| Classification de propriété intellectuelle | Résistance à la corrosion |

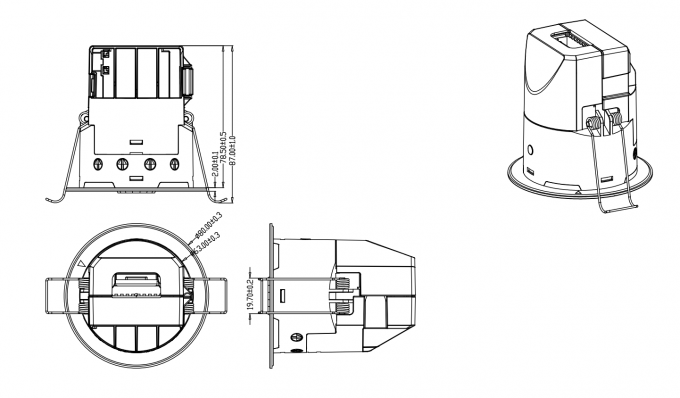

Dimensions et fonction

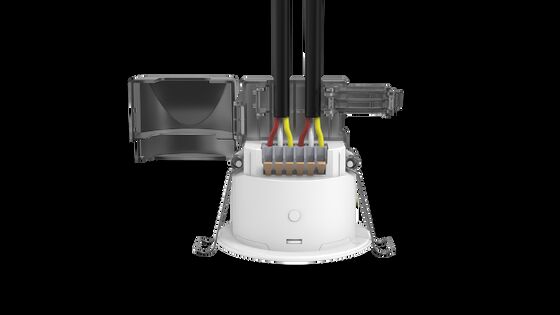

Diagramme de câblage
Notes importantes sur le câblage:
- LN est le terminal d'entrée CA et L'N est le terminal de sortie CA. Assurez-vous que la séquence de câblage est correcte.
- Exigences en matière de charge unique: charges résistives ≤ 1200 W, charges capacitives ≤ 800 W. Pour les charges multiples, utiliser un contacteur CA ou un relais à état solide pour éviter les dommages causés au capteur par le courant d'entrée.
- Le port de synchronisation S ne doit PAS être connecté à la ligne N (fil neutre) afin d'éviter tout dommage au capteur.
Initialisation et paramètres par défaut
Lorsqu'il est allumé, l'indicateur du capteur s'allume pendant 35 secondes pour l'initialisation, puis s'éteint automatiquement.Les paramètres du capteur peuvent être configurés par potentiomètre ou télécommande après initialisation.
Paramètres par défaut d'usine
- Zone de détection: 100%
- Temps d'attente: 2 secondes
- Capteur de lumière du jour: désactivé
- Priorité de la lumière du jour: handicapés
- Indicateur LED: allumé
Modèle de détection des rayonnements
Paramètres du commutateur du potentiomètre
Paramètres de la zone de détection
| Équipement | Couverture |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% du produit |
Retenir les paramètres horaires
| Équipement | Durée |
|---|---|
| 1 | Épreuve 2s |
| 2 | Dans les années 30 |
| 3 | Une minute. |
| 4 | 5 minutes |
| 5 | 10 minutes |
| 6 | 30 minutes |
| 7 | Mode impulsionnel |
| 8 | Mode QI |
Paramètres de seuil de lumière du jour
| Équipement | Valeur de seuil |
|---|---|
| 1 | 5 lux |
| 2 | 15 lux |
| 3 | 30 lux |
| 4 | 50 lux |
| 5 | 100 lux |
| 6 | 150 lux |
| 7 | Désactiver |
Paramètres de priorité de la lumière du jour
| Équipement | Activer / désactiver les valeurs |
|---|---|
| 1 | 50 lux / 400 lux |
| 2 | 100 lux / 500 lux |
| 3 | 150 luxe / 600 luxe |
| 4 | 200 lux / 700 lux |
| 5 | Désactiver |
Mode entièrement automatique et semi-automatique
Appuyez sur le bouton "Appuyez" pour activer le mode entièrement automatique, où le capteur allume automatiquement la charge lorsque le mouvement est détecté et l'éteint après le temps d'attente lorsque aucun mouvement n'est détecté.Appuyez à nouveau sur le bouton pour passer au mode semi-automatique, où le capteur n'allume la charge que par le bouton de pression murale tout en conservant la fonction d'arrêt automatique.
Commande à distance MH10
Précautions à prendre
- L'installation ne doit être effectuée que par des électriciens professionnels.
- La hauteur optimale d'installation est de 3 m. Évitez l'installation en extérieur pour éviter un faux déclenchement dû aux changements de température ambiante.
- Ne pas installer dans des endroits sensibles aux changements de température ou de débit d'air afin d'éviter un faux déclenchement ou une défaillance du capteur.
- Assurez-vous que la portée de détection n'est pas entravée par des écrans, des meubles ou de gros objets.
- Évitez les objets réfléchissants situés directement devant le capteur pour éviter une fausse déclenchement due à la lumière réfléchie.
- Éloignez-vous des gros équipements de rayonnement électromagnétique (routeurs Wi-Fi, caméras, fours à micro-ondes) et gardez une distance minimale de 2 mètres pour éviter les interférences.
- La distance de détection peut varier en fonction de la hauteur de l'installation et de la température ambiante.
Disclaimer
En raison de la complexité de la technologie du produit et des variations des environnements d'application, la présente spécification est fournie à titre de référence uniquement.Nous nous réservons le droit de modifier les spécifications du produit sans notification préalable et ne prenons aucun engagement juridique ou garantieLes utilisateurs sont encouragés à compléter ou modifier le contenu des spécifications en fonction de leur expérience d'application.
Pour obtenir des informations techniques détaillées et une assistance pour les applications, veuillez contacter nos représentants commerciaux.
