Série facile d'utilisation, interrupteurs de présence PIR à encastrer à double canal, détecteurs de présence et détecteurs de mouvement

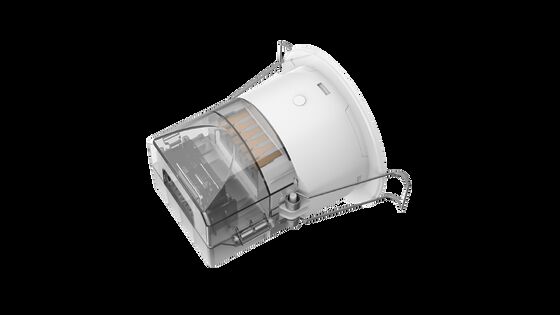

  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors

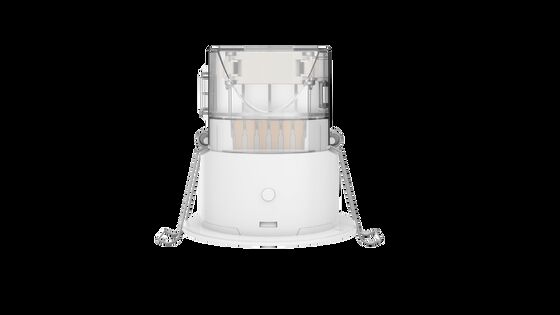

  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors

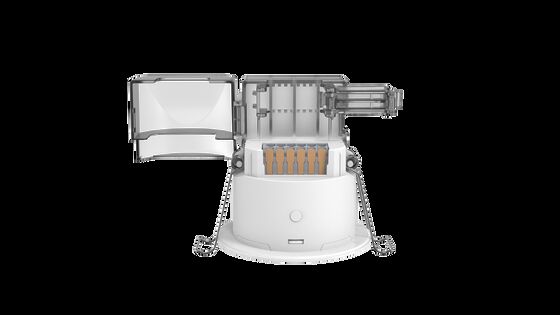

  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors

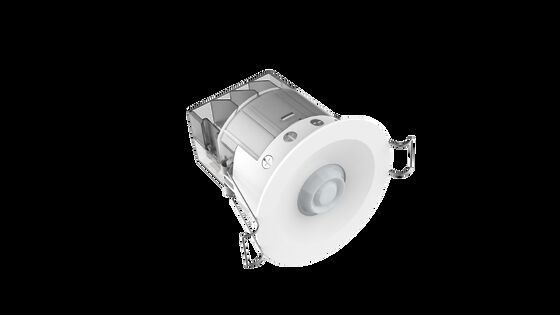

  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors

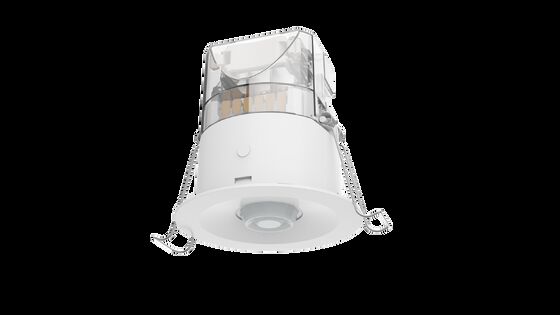

  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors
Lieu d'origine Chine
Nom de marque Merrytek
Certification CE
Numéro de modèle MSA246S IR A2
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Boîte blanche + étiquettes de boîte blanche + carton
Délai de livraison 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement
Conditions de paiement T/T
Capacité d'approvisionnement 10000 pièces par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Tension d'entrée 100-240 VCA Courant de travail 20mA au maximum.
Consommation d'énergie ≤0,5W Fonction Fonction ON/OFF + sortie contact sec
Disponible Détecteurs de présence et détecteurs de mouvement Hauteur de montage 2.5-4m
Installation autres appareils de traitement des gaz Tailler Φ65mm
Mettre en évidence

Interrupteur de présence PIR à double canal

,

Détecteur de mouvement encastré

,

Détecteur de présence PIR avec double sortie
Laisser un message
Description de produit
Interrupteurs de présence PIR encastrés à double canal de la série Easy Use
Détecteurs de présence et de mouvement PIR de qualité professionnelle avec des capacités de sortie à double canal pour les applications industrielles et commerciales.
Principales caractéristiques
  • Technologie de détection de mouvement PIR
  • Sortie à double canal avec fonction MARCHE/ARRÊT ou sortie à contact sec
  • Mode de fonctionnement du seuil de lumière du jour avec fonction d'apprentissage
  • Zone de détection, temps de maintien et seuil de lumière du jour réglables via télécommande ou potentiomètre
  • Portée de détection maximale : diamètre de 10 à 14 m
  • Borne à pression pour le contrôle manuel de la charge
  • Modes de fonctionnement entièrement automatique ou semi-automatique
  • Synchronisation de plusieurs capteurs via un câblage de borne S en parallèle
  • Mode IQ avancé pour un fonctionnement intelligent
Spécifications techniques
Paramètres d'entrée/de sortie
Tension d'entrée 100-240 V CA
Tension nominale 230 V CA
Consommation électrique 20 mA max
Signal de sortie ≤0,5 W à 230 V CC
Mode de fonctionnement MARCHE/ARRÊT + Contact sec
Protection contre les surtensions 2 KV (L/N, EN61000-4-5)
Capacité de surtension 30 A (50 % Ipeak, twidth=500 us, 230 Vca pleine charge, démarrage à froid)
Capacité de charge Canal 1 : 1 200 W résistif ou 600 W inductif ; Canal 2 : contact sec, 5 A 24 Vcc max
Paramètres du capteur
Fonction Détection de mouvement PIR + Capteur de lumière du jour
Zone de détection 100 %/75 %/50 %/25 % (réglable)
Temps de maintien Canal 1 : 5 s/30 s/1 min/5 min/10 min/30 min
Canal 2 : Test 2 s/30 s/1 min/3 min/5 min/10 min/20 min/30 min
Capteur de lumière du jour 5 Lux/15 Lux/30 Lux/50 Lux/100 Lux/150 Lux/Désactiver
Portée de détection 5-6 m tangentiel à une hauteur de montage de 3 m
Hauteur de montage 2,5-4 m (typique : 3 m)
Dimensions et fonction
Série facile d'utilisation, interrupteurs de présence PIR à encastrer à double canal, détecteurs de présence et détecteurs de mouvement 0 Série facile d'utilisation, interrupteurs de présence PIR à encastrer à double canal, détecteurs de présence et détecteurs de mouvement 1
Schéma de câblage
Série facile d'utilisation, interrupteurs de présence PIR à encastrer à double canal, détecteurs de présence et détecteurs de mouvement 2
Remarques importantes sur le câblage :
  • LN est la borne d'entrée CA, L'N est la borne de sortie CA - assurez-vous de la séquence de câblage correcte
  • Limites de sortie d'un seul capteur : charges résistives ≤1 200 W, charges capacitives ≤800 W
  • Pour plusieurs charges, utilisez un contacteur CA ou un relais statique pour éviter d'endommager le capteur
  • Le port de synchronisation S NE DOIT PAS être connecté à la ligne N (fil neutre)
Série facile d'utilisation, interrupteurs de présence PIR à encastrer à double canal, détecteurs de présence et détecteurs de mouvement 3
Initialisation et paramètres par défaut

Lors de la mise sous tension, l'indicateur du capteur s'allume pendant 35 secondes pour l'initialisation. Après cette période, les paramètres du capteur peuvent être configurés via le potentiomètre ou la télécommande.

Paramètres par défaut d'usine :
Zone de détection : 100 % | Temps de maintien : 2 s | Capteur de lumière du jour : Désactiver | Priorité lumière du jour : Désactiver | Indicateur LED : MARCHE

Schéma de rayonnement de détection
Série facile d'utilisation, interrupteurs de présence PIR à encastrer à double canal, détecteurs de présence et détecteurs de mouvement 4
Réglages du potentiomètre
Zone de détection
Engrenage Pourcentage
1 25 %
2 50 %
3 75 %
4 100 %
Série facile d'utilisation, interrupteurs de présence PIR à encastrer à double canal, détecteurs de présence et détecteurs de mouvement 5
Temps de maintien
Engrenage Temps de maintien
1 Test 2 s
2 30 s
3 1 min
4 5 min
5 10 min
6 30 min
7 Mode impulsion
8 Mode IQ
Série facile d'utilisation, interrupteurs de présence PIR à encastrer à double canal, détecteurs de présence et détecteurs de mouvement 6
Seuil de lumière du jour
Engrenage Valeur de seuil
1 5 lux
2 15 lux
3 30 lux
4 50 lux
5 100 lux
6 150 lux
7 Désactiver
Série facile d'utilisation, interrupteurs de présence PIR à encastrer à double canal, détecteurs de présence et détecteurs de mouvement 7
Télécommande MH10
Série facile d'utilisation, interrupteurs de présence PIR à encastrer à double canal, détecteurs de présence et détecteurs de mouvement 8
Précautions d'application
  • L'installation doit être effectuée par un électricien qualifié avec l'alimentation déconnectée
  • Hauteur d'installation optimale : 3 m - ne convient pas à une utilisation en extérieur
  • Évitez les endroits où la température/le débit d'air changent pour éviter les déclenchements intempestifs
  • Assurez-vous que la zone de détection n'est pas obstruée par des meubles, des écrans ou des plantes
  • Aucun objet réfléchissant ne doit se trouver directement devant le capteur
  • Conservez une distance minimale de 2 m des sources de rayonnement électromagnétique (routeurs Wi-Fi, caméras, etc.)
  • La distance de détection peut varier en fonction de la hauteur d'installation et de la température ambiante
Avis de non-responsabilité

En raison de la complexité technologique des produits et des différences d'environnement d'application, une précision complète ne peut être garantie. Les spécifications sont fournies à titre de référence uniquement. Nous nous réservons le droit de modifier les spécifications des produits sans préavis et ne prenons aucun engagement ni garantie légaux.

Pour plus d'informations, veuillez contacter notre représentant commercial pour obtenir des spécifications détaillées.
