Pack d'urgence 3W standard et Self Test avec durée de 3 heures et garantie de 5 ans
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE, UKCA, UN38.3, MSDS |
| Numéro de modèle | KE036-03AM180HB |
| Quantité de commande min | 100 |
| Prix | Négociable |
| Détails d'emballage | Emballé dans un sac à bulles d'abord, puis renforcé avec du carton pour l'emballage extérieur |
| Délai de livraison | 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement |
| Conditions de paiement | T / T ou Western Union |
| Capacité d'approvisionnement | 10000 pièces par mois |
Détails sur le produit
| Tension d'entrée nominale | 220-240Vac 50 Hz /60 Hz | Pouvoir d'urgence | 3W (peut être adapté aux besoins du client) |
|---|---|---|---|
| Temps d'urgence | 180 min (peut être personnalisé) | Garantie | 5 ans |
| Voltage de sortie de charge | 10 à 60 Vdc | Température de travail | 0 ℃ ~ 50 ℃ |
| Indice IP | IP20 | Type de batterie | Pour les appareils électroniques |
| Mettre en évidence | Conducteur d'urgence LED 3W,emballage d'urgence d'auto-test,5 ans de garantie pour le conducteur de secours |
||
Description de produit

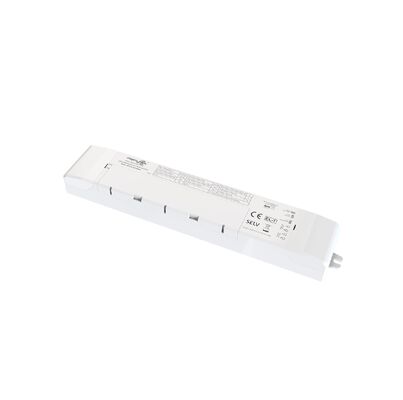

3W Standard et Self Test Emergency Packs avec une durée de 3 heures et une garantie de 5 ans
Vue d'ensemble du produit
Énergie de sortie constante alimentation LED d'urgence avec des caractéristiques de sécurité complètes et une technologie de batterie LiFePO4 de longue durée.
- Large plage de tension de sortie pour des applications polyvalentes
- Commutation du relais d'entrée pour un fonctionnement fiable
- Batterie LiFePO4 de haute sécurité et haute performance avec une durée de vie prolongée
- Système intégré de gestion des batteries
- Disponible dans les configurations standard et d'auto-test
Spécifications techniques
Paramètres de charge
| Le numéro de modèle. | Le code de référence est le code de référence de l'autorité compétente de l'État membre. |
| Voltage d'entrée nominale | 220 à 240 Vac 50 Hz/60 Hz |
| Courant d'entrée nominal | 0.06A max. @230Vac |
| Courant d'entrée | 10A ((Twidth=100us 50% Ipeak) @230Vac (démarrage à froid à pleine charge) |
| Facteur de puissance | ≥ 0,5@230Vac |
| Puissance d'entrée | Pour les appareils de commande électrique |
| Courant de charge de la batterie | 250 mA au maximum. |
| Temps de charge de la batterie | 24 heures au maximum. |
Paramètres d'urgence
| Mode de fonctionnement | Mode d'urgence |
| Type de charge | LED |
| Énergie d'urgence | 2.5W |
| Temps d'urgence | 3 heures |
| Courant de sortie de charge | 250 à 40 mA |
| Voltage de sortie de charge | 10 à 60 Vdc |
| Batterie | LiFePO4 6.4V 1.8Ah (capacité répondant à l'heure d'urgence à 25°C) |
| Garantie de la batterie | 5 ans @ 25°C |
Exigences relatives au conducteur
| Courant de surtension | 8A |
| Courant d'entrée | 3A au maximum. |
| Courant de sortie | 2A Max. Je vous en prie. |
Indication LED et test automatique
| Statut/condition | La raison | Indicateur Status |
|---|---|---|
| Batterie entièrement chargée et opérationnelle | Utilisation quotidienne standard | Vert massif |
| Chargement de la batterie | Charge initiale/recharge de la batterie | Clignote en vert 1 seconde sur 1 seconde hors |
| Test automatique 3 heures (tous les 12 mois) | Autotest périodique | Clignotant vert 3 secondes sur 1 seconde |
| Test automatique 5 minutes (tous les 30 jours) | Autotest périodique | Clignotant vert 3 secondes sur 3 secondes |
| Erreur de l'essai de durée | Test automatique échoué | Rouge clignotant 0,5 seconde sur 0,5 seconde hors |
| Faute de LED | Non branché ou endommagé/défectueux | Rouge clignotant 2 secondes sur - 2 secondes hors |
| Batterie déconnectée/défectueuse | Non branché ou endommagé/défectueux | Rouge massif |
Caractéristiques de protection
| Protection contre la surcharge/la décharge profonde de la batterie | - Oui, oui. |
| Protection contre la surtension de sortie | - Oui, oui. |
| Protection contre la surcharge de sortie | - Oui, oui. |
| Protection contre le court-circuit de sortie | - Oui, oui. |
Environnement de fonctionnement
| Température/humidité de fonctionnement | 0°C...+50°C, humidité:20% à 75% (sans condensation) |
| Température/humidité de stockage | -5°C à 35°C |
| Température maximale du boîtier (Tc) | 75°C |
Sécurité et conformité
| Résister à la tension | Le système de freinage doit être équipé d'un dispositif de freinage de la puissance de sortie de l'appareil. |
| Norme de sécurité | Pour l'utilisation dans le traitement des eaux usées, le produit doit être présenté sous forme d'une couche d'eau. |
| Norme EMC | Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être supérieure ou égale à: |
| Norme de la batterie | Je suis UN38.3 |
| Protection de l'environnement | Conforme à la directive RoHS |
| Certification | Pour la CE |
Spécifications physiques
| Spécification du terminal d'entrée/du câblage | Résistance à la compression, diamètre du fil: 0,75 à 2,5 mm2 |
| Spécification du terminal de sortie/du câblage | Le terminal de presse, diamètre du fil: 0,75 à 1,5 mm2 |
| Classification IP | Résistance à la corrosion |
| Type de protection | Classe II |
| Type d'installation | Installation indépendante |
| Dimension de l'installation | 232 × 45 × 25 mm |
| Exigences relatives à l'emballage | Boîte blanche + manuel d'utilisation + carton + carton extérieur (K=A) |
| Le poids | 208,5 g ou plus |
| Durée de vie | 5 ans @Ta |
Tous les paramètres sont soumis à l'essai à la tension d'entrée 230 VAC, à une température ambiante de 25 °C, sauf indication contraire.
Dimensions du produit
Diagrammes de câblage
Figure A: Connexion avec le pilote LED et le module LED
Figure B: Connexion directe avec le module LED
Figure C: Configuration de la boucle d'entrée et de sortie avec module LED
Figure D: Connexion alternative avec pilote LED et module LED
Configuration du mode de test
| Mode de test | J1 Réglage |
|---|---|
| Test automatique | |
| Test manuel | |
Instructions d'utilisation manuelles pour les essais
- Avant l'installation, régler la courte épingle: Test manuel
- Connectez le fil selon le schéma de câblage
- L, N alimentation sur, commutateur sur S1. Ensuite, la lampe de charge s'allume, le voyant d'indicateur de conduite d'urgence devient vert, l'alimentation d'urgence est chargement normal. Éteindre le commutateur S1; la lampe de charge s'éteint
- Simulation d'urgence: allumez, le voyant de charge s'allume, appuyez sur l'interrupteur (TEST SWITCH), puis passez en mode d'urgence, le voyant d'indication du conducteur d'urgence s'éteint.Débrancher le commutateur (TEST SWEACH), alors la lampe est alimentée par le pilote LED, le voyant s'allume
Instructions de fonctionnement des essais automatiques
- Avant l'installation, régler la broche ouverte: Test automatique
- Connectez le fil selon le schéma de câblage.
- Pour remplacer la batterie, éteindre l'alimentation, et re-temps
Avis de demande de batterie
- La batterie doit être rechargée et déchargée tous les six mois dans des conditions normales d'utilisation.
- Ne connectez pas le circuit lorsque la batterie n'est pas utilisée pour éviter une surcharge de la batterie due à l'autoconsommation de la carte de circuit imprimé
- Veuillez garder la batterie à l'écart de la source de chaleur lors de l'installation et de l'utilisation, et ne la laisser utiliser que dans une certaine plage de température de travail
- La batterie doit être conservée dans un environnement frais et sec.
- Après stockage à long terme, la batterie est rechargée tous les 6 mois selon les besoins.
- Pour remplacer la batterie, éteindre l'alimentation et réinitialiser le chronomètre.
