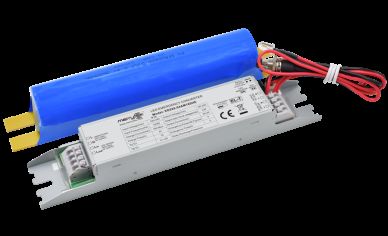

Blocs d'alimentation de secours standard et autotest 3W avec une durée de 3 heures et une sortie 80-200Vcc

  • 3W Standard and Self Test emergency packs with 3 hours duration time and 80-200Vdc output
Lieu d'origine Chine
Nom de marque Merrytek
Certification CE, UKCA, UN38.3,MSDS
Numéro de modèle KE028-03AM180HE
Quantité de commande min 50 ensembles
Prix Négociable
Détails d'emballage Emballé dans un sac à bulles d'abord, puis renforcé avec du carton pour l'emballage extérieur
Délai de livraison 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement
Conditions de paiement T / T ou Western Union
Capacité d'approvisionnement 10000 pièces par mois
Détails sur le produit
Tension d'entrée nominale 220-240Vac 50 Hz /60 Hz Alimentation de secours 3W (peut être adapté aux besoins du client)
Temps d'urgence 180 min (peut être personnalisé) Garantie 5 ans (batterie incluse)
Voltage de sortie de charge 80 à 200 Vdc Température de travail 18-21 jours
Indice IP IP20 Type de batterie Pour les appareils électroniques
Mettre en évidence

Conducteur d'urgence LED 3W

,

emballage d'urgence d'auto-test

,

Driver de secours 80-200Vcc
Laisser un message
Description de produit
3 W de packs d'urgence standard et d'auto-test avec une durée de 3 heures et une sortie de 80-200Vdc
Vue d'ensemble du produit

Énergie de sortie constante alimentation LED d'urgence avec une large plage de tension de sortie, avec commutation de relais d'entrée et technologie de batterie LiFePO4 haute performance.

  • Commutation du relais d'entrée
  • Batterie LiFePO4 à haute sécurité, haute performance et longue durée de vie
  • Système intégré de gestion des batteries
  • Contrôle manuel et sélection d'autocontrôle
Paramètres techniques
Spécifications de la partie de charge
Paramètre Pour les véhicules à moteur Il est 2h180. Il est 3 h 180 H. 04AM180HE 05AM180HE
Voltage d'entrée nominale 220 à 240 Vac 50 Hz/60 Hz
Courant d'entrée nominal 0.06A max. @230Vac
Courant d'entrée 10A ((Twidth=100us 50% Ipeak) @230Vac (démarrage à froid à pleine charge)
Facteur de puissance ≥ 0,5@230Vac
Puissance d'entrée Pour les appareils de commande électrique
Courant de charge de la batterie 200 mA 200 mA 350 mA 350 mA
Temps de charge de la batterie 24 heures au maximum.
Spécifications de la pièce d'urgence
Paramètre Spécification
Mode de fonctionnement Mode d'urgence
Type de charge LED
Énergie d'urgence 2W. 2,5W. 4W. 5W. Je suis désolé.
Temps d'urgence 3 heures
Courant de sortie de charge 25 à 10 mA. 31 à 12 mA. 50 à 20 mA.
Voltage de sortie de charge 80 à 200 Vdc
Spécifications de la batterie
Paramètre Spécification
LiFePO4 (La capacité de la batterie répond au temps d'urgence à 25°C) 6Vous avez besoin d'un coup de pouce.
Garantie de la batterie Garantie 5 ans @5~60°C
Exigences d'exception pour les conducteurs
Paramètre Spécification
Courant de surtension 8A
Courant d'entrée 3A au maximum.
Courant de sortie 2A Max. Je vous en prie.
Indication LED (essai manuel)
Le statut Indicateur
Chargement Lumière verte
Faute Feu vert éteint
Test de fonction d'urgence
Type d'essai Réglage
Essai manuel Par défaut
Test automatique Réglable
Indicateurs de test automatique
Faute/essai/état La raison Statut de l'indicateur de charge
La batterie est complètement chargée et opérationnelle. Utilisation quotidienne standard Vert massif
Chargement de la batterie Charge initiale/recharge de la batterie Clignote en vert 1 seconde sur 1 seconde hors
Test automatique 3 heures (tous les 12 mois) Autotest périodique Clignotant vert 3 secondes sur 1 seconde
Test automatique 5 minutes (tous les 30 jours) Autotest périodique Clignotant vert 3 secondes sur 3 secondes
Erreur de l'essai de durée Test automatique échoué Rouge clignotant 0,5 seconde sur 0,5 seconde hors
Faute de LED Non branché ou endommagé/défectueux Rouge clignotant 2 secondes sur - 2 secondes hors
Batterie déconnectée/défectueuse Non branché ou endommagé/défectueux Rouge massif
Caractéristiques de protection d'urgence
Type de protection Disponible
Protection contre la surcharge/la décharge profonde de la batterie - Oui, oui.
Protection contre la surtension de sortie - Oui, oui.
Protection contre la surcharge de sortie - Oui, oui.
Protection contre le court-circuit de sortie - Oui, oui.
Environnement de fonctionnement
Paramètre Spécification
Température/humidité de fonctionnement 0°C...+50°C, Humidité: 20% à 75% (sans condensation)
Température/humidité de stockage -5°C à 35°C
Le cas max. Temp ((Tc) 75°C
Conformité en matière de sécurité et de CEM
Norme/paramètre Spécification
Résister à la tension Le système de freinage doit être équipé d'un dispositif de freinage de type "L" et d'un dispositif de freinage de type "L" et d'un dispositif de freinage de type "L".
Norme de sécurité Pour l'utilisation dans le traitement des eaux usées, le produit doit être présenté sous forme d'une couche d'eau.
Norme EMC Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être supérieure ou égale à:
Norme de la batterie Je suis UN38.3
Exigences en matière de protection de l'environnement Conforme à la directive RoHS
Certification Pour la CE
Spécifications physiques
Paramètre Spécification
Spécification des entrées/sorties (terminal/câblage) Le terminal de presse, diamètre du fil: 0,5-0,75 mm2
Classification IP Résistance à la corrosion
Type de protection Classe 2
Type d'installation Installation intégrée
Dimension de l'installation 146 × 30 × 22,5 mm
Exigences relatives à l'emballage Boîte blanche + manuel d'utilisation + carton + carton extérieur (K=A)
Le poids 75 g (conducteur)
Durée de vie 5 ans @Ta
Les dimensions

Diagramme des dimensions du kit de conversion de LED (unité: mm)

Blocs d'alimentation de secours standard et autotest 3W avec une durée de 3 heures et une sortie 80-200Vcc 0

Diagramme des dimensions de la batterie (unité: mm)

Blocs d'alimentation de secours standard et autotest 3W avec une durée de 3 heures et une sortie 80-200Vcc 1
Fig. A
Blocs d'alimentation de secours standard et autotest 3W avec une durée de 3 heures et une sortie 80-200Vcc 2
Fig. B
Blocs d'alimentation de secours standard et autotest 3W avec une durée de 3 heures et une sortie 80-200Vcc 3
Fig. C
Blocs d'alimentation de secours standard et autotest 3W avec une durée de 3 heures et une sortie 80-200Vcc 4
Fig. D
Diagrammes de câblage

Diagramme de câblage du kit de conversion LED Option 1

Blocs d'alimentation de secours standard et autotest 3W avec une durée de 3 heures et une sortie 80-200Vcc 5

ou

Diagramme de câblage du kit de conversion LED Option 2

Blocs d'alimentation de secours standard et autotest 3W avec une durée de 3 heures et une sortie 80-200Vcc 6
Échange manuel et automatique des ensembles d'essai
Blocs d'alimentation de secours standard et autotest 3W avec une durée de 3 heures et une sortie 80-200Vcc 7
Préparation du fil
Blocs d'alimentation de secours standard et autotest 3W avec une durée de 3 heures et une sortie 80-200Vcc 8
  • Type de fil solide ou à fils: 0,5 à 0,75 mm2
  • Pour accéder ou retirer les fils des bornes, utiliser un tournevis pour pousser les boutons vers le bas
Test manuel et instructions d'utilisation
  1. Avant l'installation, réglez la raccourci pin: Test manuel.
  2. Connectez le fil selon le schéma de câblage.
  3. L, N alimentation sur, commutateur sur S1. Ensuite, la lampe de charge s'allume, le voyant d'indicateur de conduite d'urgence devient vert, l'alimentation d'urgence est chargée normalement.
  4. Simulation d'urgence: allumez, le voyant de charge s'allume, appuyez sur l'interrupteur (TEST SWITCH), puis passez en mode d'urgence, le voyant d'indication du conducteur d'urgence s'éteint.Débrancher le commutateur (TEST SWEACH), alors la lampe est alimentée par le pilote LED, et le voyant s'allume.
Instructions d'essai et de fonctionnement automatiques
  1. Avant l'installation, mettre la broche ouverte: Test automatique.
  2. Connectez le câble selon le schéma de câblage et retirez l'interrupteur d'essai du pilote d'urgence LED.
  3. Pour remplacer la batterie, éteindre l'alimentation et réinitialiser.
Avis de demande de batterie
  • La batterie doit être rechargée et déchargée tous les six mois dans des conditions normales d'utilisation.
  • Ne connectez pas le circuit lorsque la batterie n'est pas utilisée afin d'éviter une surcharge de la batterie due à l'autoconsommation de la carte.
  • Veuillez garder la batterie à l'écart de la source de chaleur lors de son installation et de son utilisation, et ne la laisser utiliser que dans une certaine plage de température de travail.
  • La batterie doit être conservée dans un environnement frais et sec.
  • Après un stockage à long terme, la batterie est rechargée tous les 12 mois selon les besoins.
  • L'alimentation en courant alternatif est coupée, et l'horloge dure 7 jours.
Remarque: tous les paramètres sont soumis à l'essai à la tension d'entrée 230 Vac, à une température ambiante de 25 °C, sauf indication contraire.
