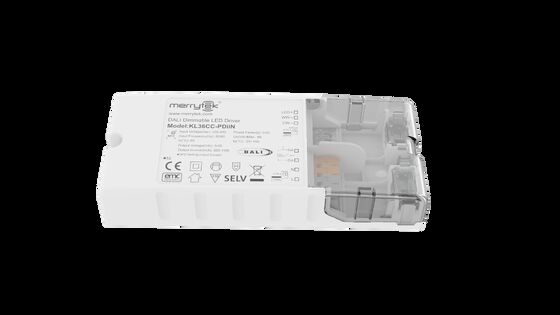

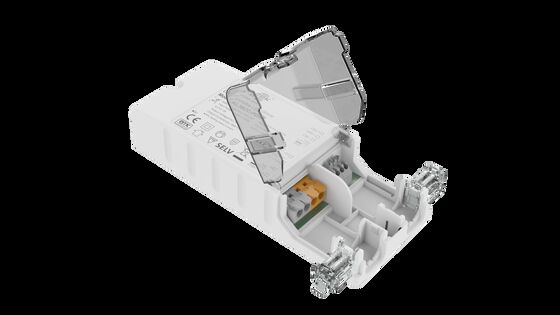

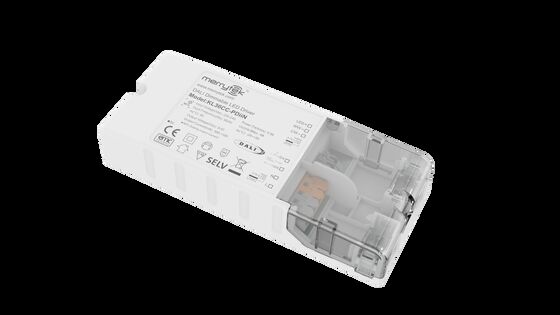

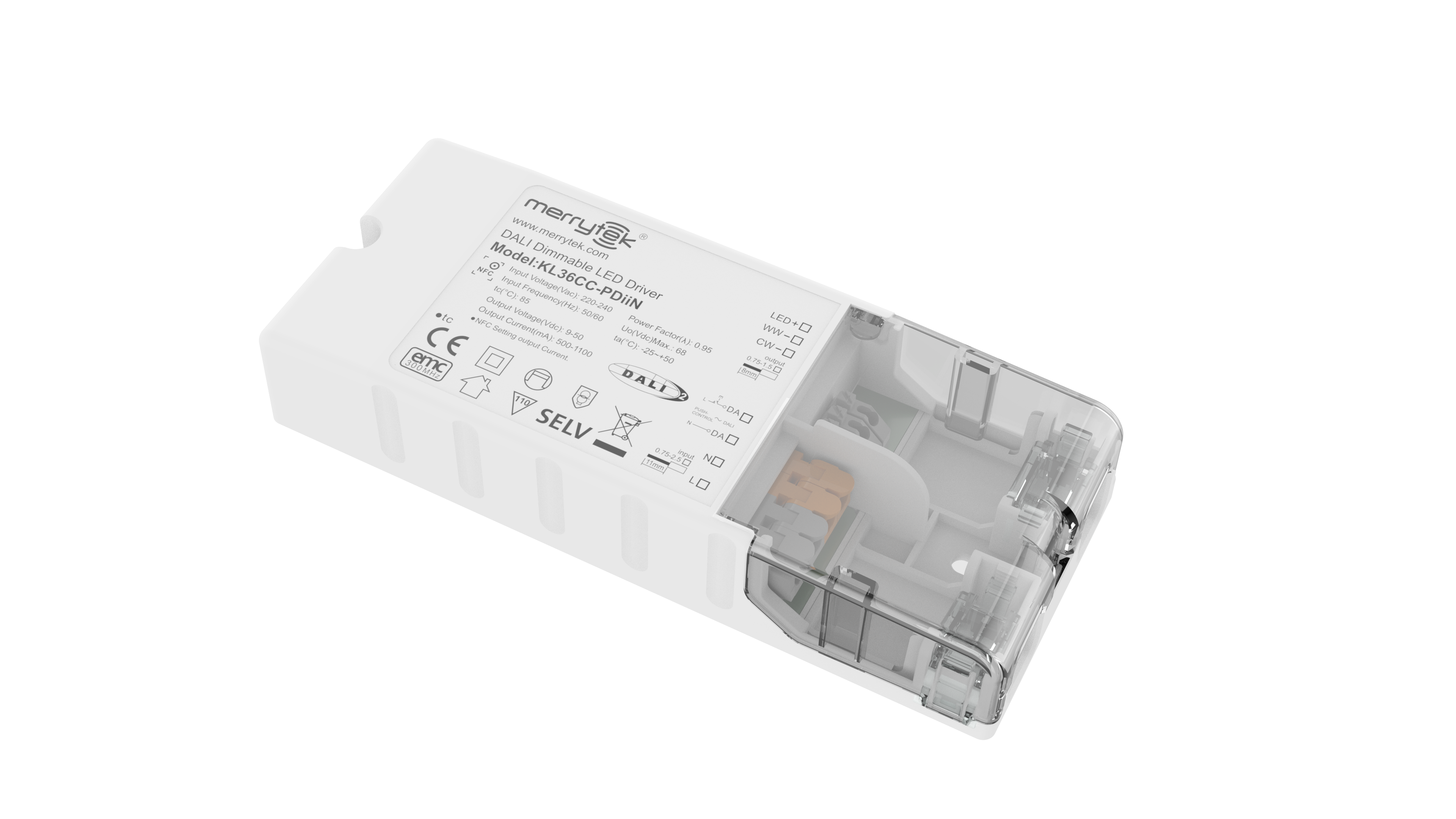

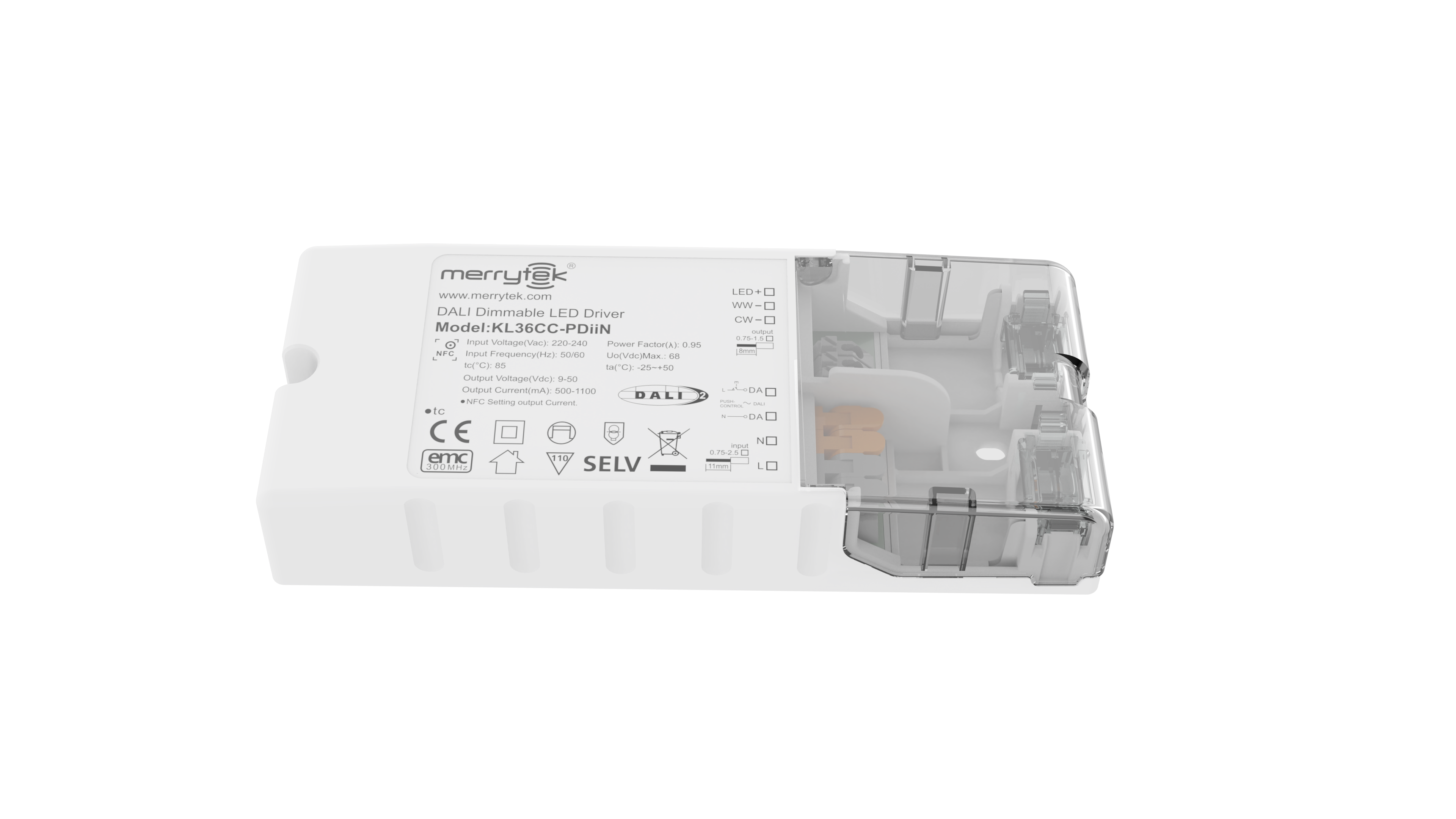

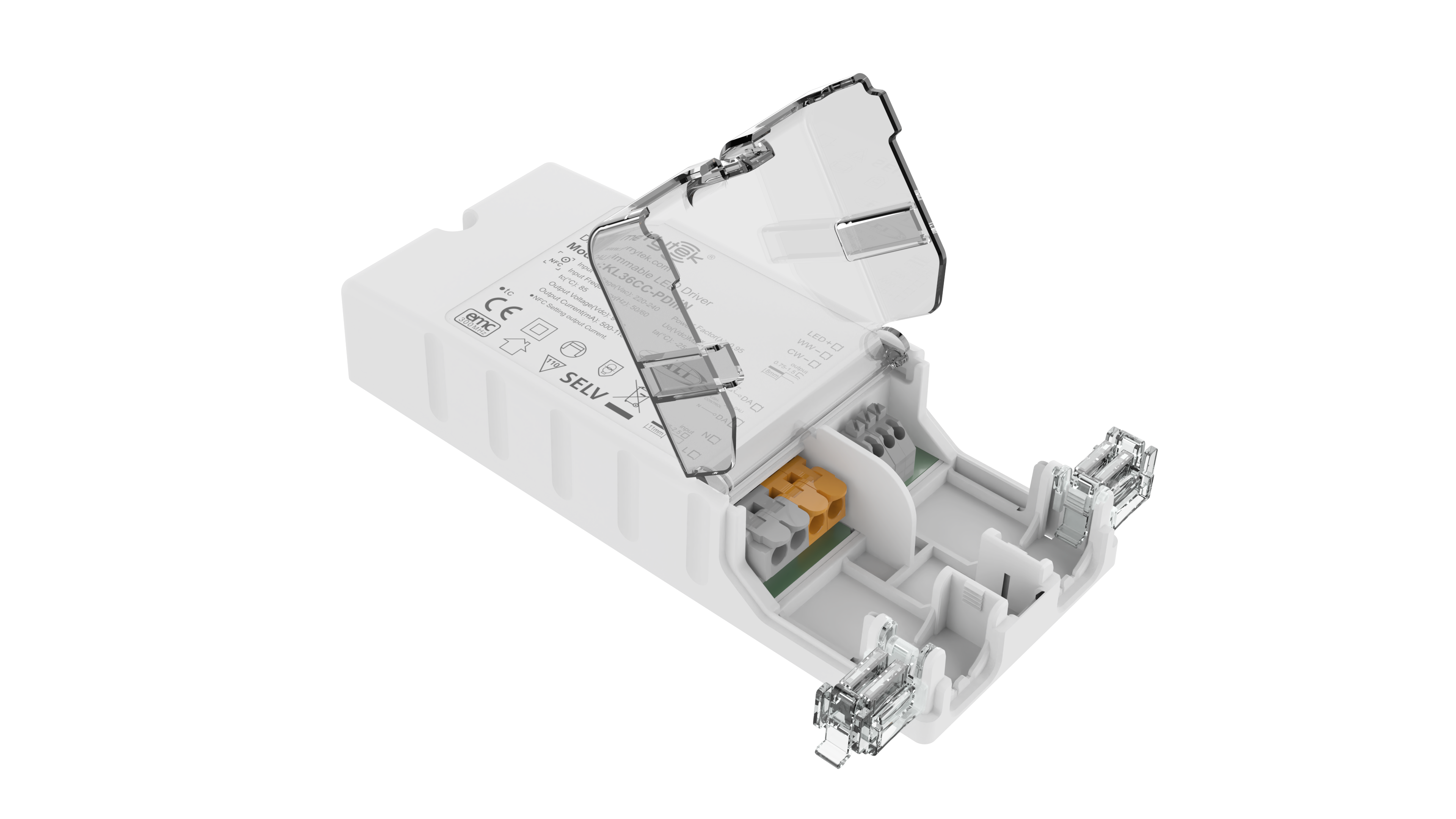

36 W NFC programmable DALI DT8 pilote LED de sortie de courant constant de 500 à 1100 ma
| Lieu d'origine | Shenzhen, Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE |
| Numéro de modèle | KL36CC-PDiiN |
| Quantité de commande min | 100 pièces |
| Prix | Négociable |
| Détails d'emballage | boîte blanche + Instructions Carton extérieur |
| Délai de livraison | 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2, |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 20,000pcs par mois |
Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Le WECHAT: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Tension de fonctionnement | 220-240Vac 50 Hz /60 Hz | Facteur de puissance | Le système de freinage doit être équipé d'un dispositif de freinage à vide. |
|---|---|---|---|
| Puissance en veille | Le débit d'électricité doit être supérieur ou égal à: | Efficacité | 88%Max. @230VAC (pleine charge) |
| Mode de fonctionnement | Gradation DALI2 DT8 et gradation PUSH | Dimensions d'installation | 154*63*28mm |
| Garantie | 5 ans | Courant de sortie constant | 500-1100mA |
| Mettre en évidence | Le pilote LED DALI DT8 de 36 W,Driver LED programmable NFC,conducteur LED à courant constant 500 ma |
||
Description de produit
Conducteur LED DALI DT8 programmable NFC de 36 W
Courant constant de 500 à 1100 mA Sortie
Caractéristiques du produit
- Pas de clignotement pour toute la gamme de gradation
- Puissance en veille inférieure à 0,5 W
- Attention à l'éclairage
- Technologie NFC pour la programmation sans fil
- Interface DALI intégrée DT8
- Opération d'urgence en courant continu alimentée par une centrale DT19
- Indemnisation du CLO
- Protection: court-circuit / surchauffe / surtension
- Réduction du courant pour une température ambiante élevée
- Appuyez sur le bouton d'ombre avec fonction de mémoire
- Garantie de 5 ans
Paramètres techniques
Spécifications des entrées
| Voltage de fonctionnement | Pour les appareils de traitement des gaz: |
| Voltage d'entrée nominal | 220 à 240 Vac 50 Hz/60 Hz |
| Plage de tension d'entrée CC | 200 à 240 Vdc |
| Courant d'entrée | 0.19A au maximum. |
| Courant d'entrée | Le débit d'électricité doit être supérieur ou égal à: |
| Facteur de puissance (@230V 100% de charge) | ≥ 0,95 |
| Distorsion harmonique totale | Le taux de charge de l'appareil doit être supérieur ou égal à: |
| Puissance en veille | ≤ 0,5 W (@230Vac lorsque le DALI est éteint) |
| Efficacité (@230Vac, 100% de charge) | 88% au maximum. |
| Méthode de câblage | Coupe transversale du fil: 0,75 à 2,5 mm2 |
Spécifications de sortie
| Mode de fonctionnement | Courant constant |
| Type de charge | LED |
| Exigence de réplique | Valeur de clignotement: inférieure à 5% pour toute la plage de gradation |
| Temps de démarrage | Les déchets de déchets électroniques doivent être déposés dans un récipient de déchets électroniques. |
| Voltage de sortie sans charge | 68 V de courant continu max. |
| Plage de tension de sortie de charge | 9 à 50 V de courant continu |
| Puissance de sortie à pleine charge | 36 watts au maximum. |
| Courant de sortie de charge | 500 à 1100 mA |
| Précision du courant constant | ± 5% |
| Méthode de câblage | Coupe transversale du fil: 0,75 à 1,5 mm2 |
Méthode de contrôle
| Attention à l'éclairage | Dimmabilité PUSH primaire (longueur maximale du fil de plomb: 20 m) |
| Dimmer le DALI | Dimming DALI (longueur maximale du conducteur: 300 m) |
| Portée de l'obscurcissement | Dimming PUSH et DALI primaire: 0% à 100% |
Exigences en matière de protection
| Résultats sur la protection contre la température | Oui, sans fonction d'auto-récupération (peut être demandée) |
| Protection contre le court-circuit de sortie | Oui, avec fonction d'auto-récupération (peut être demandée) |
Environnement de fonctionnement
| Température/humidité de fonctionnement | -25°C à 50°C Humidité: 85% (non condensée) |
| Température/humidité de stockage | -40°C à 80°C, Humidité: 85% (non condensé) |
| Température maximale du boîtier (Tc) | 85°C |
Sécurité et EMC
| Norme EMC | Pour les appareils de traitement des eaux usées, les valeurs de référence sont les suivantes: |
| Norme de protocole DALI | La valeur de l'échantillon est déterminée par la fréquence d'échantillonnage. |
| Norme de sécurité | Pour les appareils à commande numérique |
| Certification | CE, CB, ENEC |
| Résistez à la tension | 3750Vac, 5mA, 60s (entrée "L N" - sortie "SEC") |
Autres spécifications
| Des degrés de protection | Résistance à la corrosion |
| Type de protection | Classe II |
| Type d'installation | Installation indépendante |
| Dimension | Pour les pièces détachées: |
| Fonction de mémoire de black-out | Oui, le PUSH éteint la mémoire |
| Synchronisation de l' éclairage PUSH | Parallèlement: 15 unités maximum. |
| Exigences relatives à l'emballage | Pour les pièces d'emballage, le coffre-fort doit être équipé d'un coffre-fort. |
| Le poids | 179.5 ± 5 g |
| La vie | 5 ans @Ta pleine charge |
Remarque: tous les paramètres sont testés à la tension d'entrée de 230 Vac et dans un environnement de 25 degrés, sauf indication contraire.
Les dimensions
Diagrammes de câblage
Mode canal: 1 adresse pour 2 canaux (209 DT8); 2 adresses pour 2 canaux (207 DT6); 1 adresse pour 2 canaux (207 DT6)
Figure A: PUSH Dimming (parallèle)
Figure C: Atténuation de la luminosité DALI
Mode de chaîne: 1 adresse pour 1 chaîne (207 DT6)
Figure D: PUSH Dimming (parallèle)
Figure F: Atténuation de la luminosité par DALI
Des courbes de dégradation et d'obscurcissement
Curve de diminution de luminosité
Courant de tension correspondante
| Courant (mA) | Pomax (W) | Résultats (V) |
|---|---|---|
| 500 | 25.0 | 9 ¢ 50 |
| 550 | 27.5 | 9 ¢ 50 |
| 600 | 30.0 | 9 ¢ 50 |
| 650 | 32.5 | 9 ¢ 50 |
| 700 | 35.0 | 9 ¢ 50 |
| 750 | 36.0 | 9 ¢ 48 |
| 800 | 36.0 | 9 ¢ 45 |
| 850 | 35.7 | 9 ¢ 42 |
| 900 | 36.0 | 9 ¢ 40 |
| 950 | 36.1 | 9 ¢ 38 |
| 1000 | 36.0 | 9 ¢ 36 |
| 1050 | 35.7 | 9 ¢ 34 |
| 1100 | 36.3 | 9 ¢ 33 |
Les ensembles de données de courant typiques sont utilisés comme référence lors de la sélection des modèles de luminaires à LED.
Scannez le code pour télécharger l'application NFC de Merrytek
Description de l'opération de mise en marche/arrêt et d'assombrissement
- A. Je ne sais pas.Appuyez sur l'interrupteur PUSH (0,1s-1s) pour activer ou désactiver le pilote LED.
- B. Je ne sais pas.Dimming: Appuyez et maintenez enfoncé l'interrupteur PUSH (1s-8s) pour obtenir l'assombrissement ou l'éclatement, avec une plage de 2 à 100%.
- C. Je ne sais pas.Réglage de la température de couleur: éteignez les lumières avec PUSH, puis appuyez et maintenez enfoncé pour régler la température de couleur à partir de la luminosité actuelle.Aucune opération pendant 5 secondes sortie du mode de réglage de couleur.
- D. Je ne sais pas.Mémoire: la fonction d'atténuation PUSH a une fonction d'atténuation de la mémoire.
- Je suis E.Synchronisation de l'obscurcissement: les alimentations connectées au même interrupteur PUSH peuvent être synchronisées en appuyant et en maintenant la pression pendant plus de 15 secondes.
- Je ne sais pas.Mode d'obscurcissement DALI: connectez-vous au système DALI pour l'obscurcissement par l'intermédiaire de l'hôte DALI avec une plage de 0 à 100%.
Notes importantes
- Le pilote LED doit être connecté à la charge avant d'allumer la puissance d'entrée; sinon, le pilote LED peut être endommagé.
- Une fois l'entrée de l'entraînement LED éteinte, il y aura une tension résiduelle à la sortie, qui peut être maintenue pendant environ 3 minutes.
- Avant de définir les paramètres par NFC, assurez-vous que le pilote est éteint.
