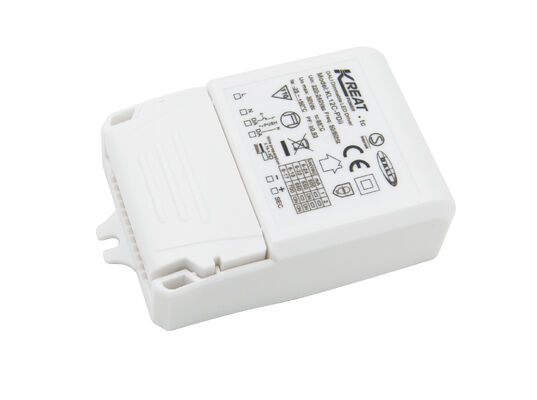

DALI2 DT6 150-500mA 12W pilote LED atténuable pour la lumière descendante LED avec programmation NFC

  • DALI2 DT6 150-500mA 12W Dimmable LED Driver For Led downlight With NFC Programming
Lieu d'origine 5X
Nom de marque Merrytek
Certification CE
Numéro de modèle KL12C-PDiiN
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage boîte blanche + Instructions Carton extérieur
Délai de livraison 1, échantillon et commande : Dans les 5 jours ouvrables après réception de votre paiement. 2, comman
Conditions de paiement T/T
Capacité d'approvisionnement 20,000pcs par mois
Détails sur le produit
Tension de fonctionnement 220-240Vac 50 Hz /60 Hz Facteur de puissance Le système de freinage doit être équipé d'un dispositif de freinage à vide.
Alimentation en veille Le débit d'électricité doit être supérieur ou égal à: Matériau du cadre 83% max. @230VAC (charge complète)
Mode de fonctionnement Dimming DALI2 et PUSH Dimensions d'installation 88*52*25.5mm
Garantie 5 ans Courant de sortie constant 150-500 mA
Mettre en évidence

Le pilote LED DALI2 réglable 12 W

,

Conducteur de lumière arrière LED programmable NFC

,

Le conducteur LED DALI2.0 de 150 à 500 mA
Laisser un message
Description de produit
DALI2 DT6 150-500mA 12W pilote LED atténuable pour l'éclairage à LED avec programmation NFC
Vue d'ensemble du produit

DALI2 DT6 150-500mA 12W pilote LED réglable pour l'éclairage arrière LED avec programmation NFC

Caractéristiques du produit
  • Pas de clignotement pour toute la gamme de gradation
  • Puissance en veille inférieure à 0,5 W
  • Attention à l'éclairage
  • Technologie NFC pour la programmation sans fil
  • Interface DALI intégrée DT6
  • Opération d'urgence en courant continu alimentée par une centrale DT19
  • Indemnisation du CLO
  • Protection: court-circuit / surchauffe / surtension
  • Réduction du courant pour une température ambiante élevée
  • Appuyez sur le bouton d'ombre avec fonction de mémoire
  • Garantie de 5 ans
Paramètres techniques
La micro-série: KL12C-PDiiN
Spécifications des entrées
Voltage de fonctionnement Pour les appareils de traitement des gaz:
Voltage d'entrée nominal 220 à 240 Vac 50 Hz/60 Hz
Plage de tension d'entrée CC 200 à 240 Vdc
Courant d'entrée 0.07A au maximum.
Courant d'entrée Le débit d'électricité doit être supérieur ou égal à:
Facteur de puissance (@230V 100% de charge) ≥ 0,9C
Déformation harmonique totale Le taux de charge de l'appareil doit être supérieur ou égal à:
Puissance en veille ≤ 0,5 W (@230Vac lorsque PUSH ou DALI sont éteints)
Efficacité (@230Vac, 100% de charge) 83%
Méthode de câblage 00,75 à 1,5 mm2
Spécifications de sortie
Mode de fonctionnement Courant constant
Type de charge LED
Exigence en matière d'écoulement Valeur de clignotement: inférieure à 5% pour toute la plage de gradation
Temps de démarrage Les déchets de déchets électroniques doivent être déposés dans un récipient de déchets électroniques.
Voltage de sortie sans charge 55 V de courant continu maximum.
Plage de tension de sortie de charge 3 à 40 V CC
Puissance de sortie à pleine charge 12 W
Courant de sortie de charge 150 à 500 mA
Courant/tension constante Précision Précision de courant constant ± 5%
Méthode de câblage Pour les pièces de rechange, la valeur de la valeur de rechange est la valeur de la valeur de rechange de la pièce de rechange.
Méthode de contrôle
Attention à l'éclairage Le système de réglage de l'intensité de la lumière doit être équipé d'un système de réglage de l'intensité de la lumière.
Portée de l'obscurcissement Dimming PUSH et DALI primaire: 0% à 100%
Dimmer le DALI L'éclairage doit être étanche à l'éclairage du véhicule.
Protection et environnement
Sortie sur protection par température Oui, sans fonction d'auto-récupération (peut être demandée)
Protection contre le court-circuit de sortie Oui, avec fonction d'auto-récupération (peut être demandée)
Température/humidité de fonctionnement -25°C à 50°C Humidité: 85% (non condensée)
Température/humidité de stockage -40°C à 80°C, Humidité: 10% à 95%
Température maximale du boîtier (Tc) 85°C
Sécurité et certification
Norme EMC Pour les appareils de traitement des eaux usées, les valeurs de référence sont les suivantes:
Norme de protocole DALI Les produits de la catégorie I doivent être présentés dans la catégorie I.
Norme de sécurité Pour les appareils à commande numérique
Certification CE, CB, ENEC, SAA
Résister à la tension 3750Vac, 5mA, 60s (entrée "L N" - sortie "SEC")
Spécifications physiques
Niveaux de protection Résistance à la corrosion
Type de protection Classe II
Type d'installation Installation indépendante
Dimensions (avec crimping) 88 × 52 × 25,5 mm
Fonction de mémoire de black-out Oui, le PUSH éteint la mémoire
Synchronisation de l' éclairage PUSH Parallèlement: 15 unités maximum.
Exigences relatives à l'emballage Sac en PE + Instruction + boîte kraft + carton en carton extérieur (K=A)
Poids (avec crimping) 80.2 ± 5 g
La vie 5 ans @Ta pleine charge
Remarque: tous les paramètres sont testés à la tension d'entrée de 230 Vac et dans un environnement de 25 degrés, sauf indication contraire.
Les dimensions
DALI2 DT6 150-500mA 12W pilote LED atténuable pour la lumière descendante LED avec programmation NFC 0
Diagrammes de câblage
DALI2 DT6 150-500mA 12W pilote LED atténuable pour la lumière descendante LED avec programmation NFC 1
Fig. Une attenuation DALI
DALI2 DT6 150-500mA 12W pilote LED atténuable pour la lumière descendante LED avec programmation NFC 2
Figure B - Atténuation de la luminosité
Des courbes de dégradation et d'obscurcissement
DALI2 DT6 150-500mA 12W pilote LED atténuable pour la lumière descendante LED avec programmation NFC 3 DALI2 DT6 150-500mA 12W pilote LED atténuable pour la lumière descendante LED avec programmation NFC 4
Courant de tension correspondante
Courant (mA) Pomax (W) Résultats (V)
150 6.0 3 à 40
200 8.0 3 à 40
250 10.0 3 à 40
300 12.0 3 à 40
350 12.3 3 à 35
400 12.0 3 à 30
450 12.2 3 à 27
500 12.0 3 à 24

Les ensembles de données de courant typiques sont utilisés comme référence lors de la sélection des modèles de luminaires à LED.

DALI2 DT6 150-500mA 12W pilote LED atténuable pour la lumière descendante LED avec programmation NFC 5
Scannez le code pour télécharger l'application NFC de Merrytek
Instructions de fonctionnement
  • Pour les véhicules à moteur:Appuyez sur l'interrupteur PUSH (0,1s-1s), le pilote LED s'allume ou s'éteint.
  • Attention au brouillard:Appuyez et maintenez enfoncé l'interrupteur PUSH (1s-8s).
  • La mémoire:La fonction d'atténuation PUSH est assortie d'une fonction d'atténuation de la mémoire.
  • Synchronisation de l' atténuation:L'alimentation connectée au même interrupteur PUSH peut être synchronisée en appuyant et en maintenant l'interrupteur PUSH enfoncé pendant plus de 15 s.
  • Mode d'amincissement DALI:Connectez l'alimentation au système DALI, et elle peut être atténuée par l'hôte DALI.
Notes de sécurité importantes
  1. Le pilote LED doit être connecté à la charge avant d'allumer la puissance d'entrée; sinon, le pilote LED peut être endommagé.
  2. Une fois l'entrée de l'entraînement LED éteinte, il y aura une tension résiduelle à la sortie, qui peut être maintenue pendant environ 3 minutes.
  3. Avant de régler les paramètres par NFC, assurez-vous que le pilote est éteint.
