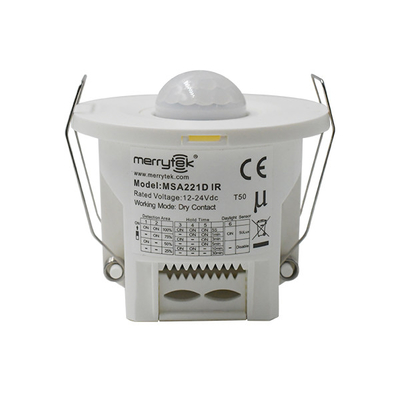

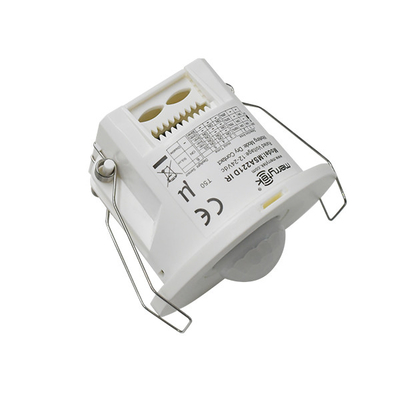

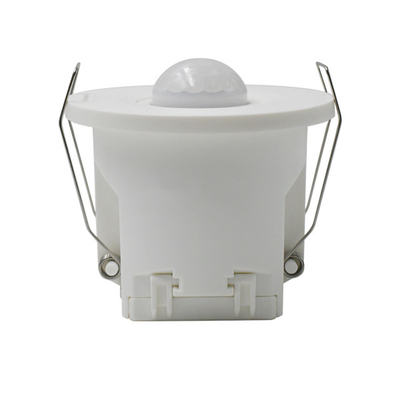

Capteur de mouvement infrarouge à contact sec Pir pour systèmes de contrôle d'éclairage intelligents

  • Flush Mounted Dry Contact Pir Infrared Motion Sensor For Smart Lighting Control Systems
  • Flush Mounted Dry Contact Pir Infrared Motion Sensor For Smart Lighting Control Systems
  • Flush Mounted Dry Contact Pir Infrared Motion Sensor For Smart Lighting Control Systems
Lieu d'origine Chine
Nom de marque Merrytek
Certification CE
Numéro de modèle MSA221D IR
Quantité de commande min 100 pièces
Prix Negotiation
Détails d'emballage Boîte blanche + étiquettes de boîte blanche + carton
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T
Capacité d'approvisionnement 10,000pcs par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Voltage d'entrée 12VDC/24VDC Courant de fonctionnement 20 mA au maximum.
Alimentation générale ≤0.5w Fonction sortie de contact à sec
Zone de détection (rayon) ≥2.5m Hauteur de montage 2.5-4m
Installation autres appareils à moteur coupez la taille Φ55 mm
Surligner

Sensor de mouvement infrarouge à contact sec

,

Capteur de mouvement infrarouge Pir monté en flush

,

Sensor de détection de pir monté à la lumière
Laisser un message
Description de produit

IP20 Capteur de mouvement PIR monté à l'air libre pour un couloir d'une hauteur de montage maximale de 6 m





1. Caractéristiques



1) Détection de mouvement PIR
2) Sortie de contact sec NO/NC précise
3) La détection du capteur de la lumière du jour est disponible
4) La zone de détection, l'heure d'attente et le seuil de lumière du jour peuvent être réglés par commutateur à distance/DIP
5) Plage de détection maximale: 5 à 8 m de diamètre
6) Le réglage d'usine est NON contact à sec, mais peut passer à NC à distance
7) La détection des mouvements des couloirs et des toilettes est fortement recommandée.
8) Pour la version montée en surface, vous pouvez vérifier MSA222D IR



2.Paramètres



Entraînement/sortie Voltage d'entrée 12 à 24 V de courant continu
Voltage nominal 12/24V en courant continu
Courant de fonctionnement 20 mA au maximum
Consommation d'électricité ≤ 0,5 W @12/24 V en courant continu
Signal de sortie NO/NC contact à sec (réglage d'usine NO contact à sec)
Paramètre du capteur Fonction Détection de mouvement PIR + capteur de lumière du jour
Zone de détection DIP ou réglage à distance: 100%/75%/50%/25%
Temps d'arrêt

DIP: 5s/1min/3min/5min/10min/30min

Le contrôle à distance: 5s/30s/1min/3min/5min/10min/20min/30min
Capteur de la lumière du jour

DIP: 50 lux/désactivé

Le contrôle à distance du MH10: 5Lux/15Lux/30Lux/50Lux/

100 lux/150 lux/désactible
Plage de détection du rayon (basée sur une sensibilité de 100%) 2.5-4 m en fonction de la hauteur de montage de 3 m
Commande à distance Disponible
Hauteur de montage 2.5-4m valeur typique:3m
Application envJeRonneaut Trou de forage Φ55 mm
Température de fonctionnement 0°C...+35°C
Température de stockage -40°C à +80°C
Norme de certification Certificat Conforme à la norme CE
Exigences environnementales Conforme à la directive RoHS
Classification IP Résistance à la corrosion
Le numéro d'identification de l'établissement



3. Dimension



Capteur de mouvement infrarouge à contact sec Pir pour systèmes de contrôle d'éclairage intelligents 0Capteur de mouvement infrarouge à contact sec Pir pour systèmes de contrôle d'éclairage intelligents 1

4. Diagramme de câblage



Capteur de mouvement infrarouge à contact sec Pir pour systèmes de contrôle d'éclairage intelligents 2

5. Démarrer le processus et l' initialisation



Lorsqu'il est allumé, l'indicateur de capteur s'éteint après avoir clignoté pendant 10 s et ne détecte pas de signal en mouvement pendant ce temps.vous pouvez utiliser notre télécommande MH10 ou l'interrupteur pour régler la zone de détection, temps d'attente, et capteur de lumière du jour.



6. Paramètres d' usine



Zone de détection: 100% Temps d'attente: 5s Capteur de lumière du jour: désactivé



7- Radiation de détection

Capteur de mouvement infrarouge à contact sec Pir pour systèmes de contrôle d'éclairage intelligents 3

8. Paramètres DIP



Zone de détection



  1 2
100% du produit En marche En marche
75% - En marche
50% En marche -
25% - -





Temps d'arrêt



  3 4 5
Ⅰ En marche En marche En marche 5S
Ⅱ - En marche En marche Une minute.
Ⅲ En marche - En marche 3 minutes
Ⅳ - - En marche 5 minutes
Ⅴ En marche En marche - 10 minutes
Ⅵ - - - 30 minutes





Capteur de la lumière du jour



  6
Ⅰ En marche 50 lux
Ⅱ - Désactiver



**Une fois que le capteur de lumière du jour est réglé sur désactivation, notre capteur de mouvement détecte le mouvement humain indépendamment de l'environnement lux



10La télécommande.



Capteur de mouvement infrarouge à contact sec Pir pour systèmes de contrôle d'éclairage intelligents 4
