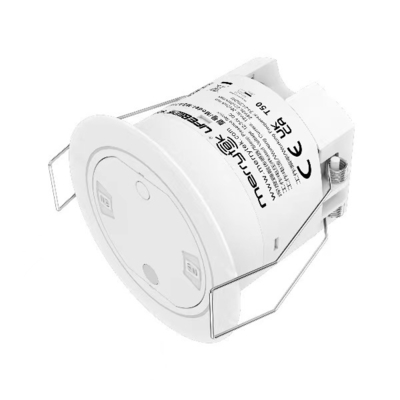

Système de détection spatiale moyenne de 24 GHz, capteur de présence intégré pour une application de contrôle d'éclairage intelligent

  • 24GHz Medium Space Detection Area System Integrated Presence Sensor For Intelligent Lighting Control Application
Lieu d'origine Chine
Nom de marque Merrytek
Certification CE
Numéro de modèle MSA219D 99 B
Quantité de commande min 100 pièces
Prix Negotiation
Détails d'emballage Boîte blanche + carton + carton (K=A)
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T
Capacité d'approvisionnement 10000 pièces par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Voltage de fonctionnement 12/24VDC Mode de communication NO/NC contact à sec (réglage d'usine NO contact à sec)
Puissance de travail Pour les appareils électroniques Application du projet Chambre d'hôtel/chambre à coucher
Sensibilité de détection 25% à 100% Temps de prise 5s/30s/1min/ 3min/5min/10min/20min/30min
Gamme de détection de lumière du jour Le système doit être équipé d'un système de freinage de l'air. Hauteur de montage 20,5-3,5 m (typiquement 3 m)
Installation Encastré, trou de coupure Φ70 mm Portée de détection ≥ 2,5 m (rayon)
Surligner

Capteur de présence intégré de 24 GHz

,

Système de zone de détection spatiale moyenne

,

Sensor de présence intégré de contrôle d'éclairage intelligent
Laisser un message
Description de produit

24 GHz Système de détection de zone spatiale moyenne capteur de présence intégré pour application de contrôle intelligent de l'éclairage



1.Caractéristique



1) Résultats précis de présence/absence
2) sortie de contact à sec NO/NC disponible
3) Technologie de radar à ondes millimétriques de la bande ISM de 24 GHz
4) Radiation de détection ovale: gestion efficace d'un espace entier par un seul capteur
5) Paramètre réglable du capteur et affectation de groupe par télécommande



2. Paramètres

Entraînement/sortie Voltage d'entrée 12 à 24 V de courant continu
Voltage nominal 24 V en courant continu
Courant de fonctionnement

Le système de détection doit être équipé d'un dispositif de détection de l'énergie.

@24Vdc:30mA max
Puissance de travail ≤ 1 W @ 24 V de courant continu
Signal de sortie NO/NC contact à sec (réglage d'usine NO contact à sec)
Paramètre du capteur Fréquence radar la bande ISM de 24 à 24,25 GHz
Puissance de transmission 5mW au maximum.
Zone de détection Réglage à distance du MH10: 25% à 100%
Temps d'arrêt Réglage à distance du MH10:5s/30s/1min/3min/5min/10min/20min/30min
seuil de détection de la lumière du jour Réglage à distance MH10: 5Lux/15Lux/30Lux/50Lux/100Lux /150Lux/Désactible
Plage de détection du rayon (basée sur la sensibilité de 100% du mode QS1)

Détection de mouvement (hauteur 3 m) 3-4 m

Détection de mouvement mineur ((hauteur 3 m):20,5-3,5 m

Présence ((3 m de hauteur):20,5-3,5 m
Commande à distance Disponible
Hauteur de montage 20,5-3,5m, valeur typique: 3m
Angle du faisceau de 3 dB 30° (horizontale)
50° (verticale)
Environnement d'application Trou de forage Φ70 mm
Température de fonctionnement 0°C...+50°C
Température de stockage -25°C à +80°C
Norme de certification Certificat Résultats de l'enquête
EnvironnementalExigence Conforme à la directive RoHS
Classification de propriété intellectuelle Résistance à la corrosion
Note: "Non disponible" signifie non disponible.



3. Dimension(mm)





Système de détection spatiale moyenne de 24 GHz, capteur de présence intégré pour une application de contrôle d'éclairage intelligent 0



4.Le câblage



Système de détection spatiale moyenne de 24 GHz, capteur de présence intégré pour une application de contrôle d'éclairage intelligent 1

5. Zone de détection

Système de détection spatiale moyenne de 24 GHz, capteur de présence intégré pour une application de contrôle d'éclairage intelligent 2

6. Exemple réglable d'angle



Système de détection spatiale moyenne de 24 GHz, capteur de présence intégré pour une application de contrôle d'éclairage intelligent 3Système de détection spatiale moyenne de 24 GHz, capteur de présence intégré pour une application de contrôle d'éclairage intelligent 4



7Signal de détection



Le produit détecte le mouvement humain, les mouvements mineurs et les signaux de présence, et réalise la détection de l'existence humaine/non humaine dans l'état de sommeil.déplacement mineur, et les signaux de présence:

Je...Signal de déplacement:détecter le mouvement significatif de l'homme (marche) dans la zone de détection.

Je...Signal de mouvement mineur:détecter le léger mouvement humain dans la zone de détection, comme se pencher vers l'avant, se pencher vers l'avant et vers l'arrière, balancer les membres, secouer la tête, taper, jouer avec les téléphones portables, etc.

Je...Signal de présence:détecter les comportements d'expansion abdominale et thoracique humaine causés par la respiration, mais pas le signal de mouvement et le signal de mouvement mineur.
