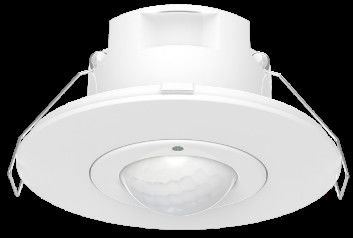

1. Caractéristiques

1) Détection de mouvement PIR
2) puissance de bus KNX et communication KNX disponibles
3) La détection du capteur de la lumière du jour est disponible
4) La zone de détection et le temps d'attente peuvent être réglés par télécommande ou ETS
5) Plage de détection maximale: 2,5-8 m de diamètre
6) La détection des mouvements dans les entrepôts, les ateliers et les halls est fortement recommandée

7) Montage à l'eau ou à la surface facultatif

2.Paramètres

3. Dimension

4. Diagramme de câblage

Recommandations de câblage:

1. La suggestion de câblage de bus KNX main dans la main à l'extrémité, étoile ou câblage d'arbre n'est pas recommandée pour assurer la stabilité de la transmission du signal.

2. le câblage de bus KNX recommande le câble blindé EIB standard KNX ou le câble réseau de catégorie 6, la longueur du câblage de bus ne doit pas dépasser 400 mètres,et le nombre de capteurs connectés à un bus ne doit pas dépasser 12.

3Le nombre de capteurs connectés à un bus doit tenir pleinement compte de la capacité de charge actuelle de l'alimentation:soit la somme des courants de tous les dispositifs KNX (y compris les capteurs) ne doit pas être supérieure au courant de charge de l'alimentation KNX..

5.Début du processusInitialisation

Après avoir acheminé les adresses physiques et réglé les paramètres du canal, suivez ces étapes:

(1) Interface de connexion de bus;

(2) Régler l'alimentation par bus et par alimentation auxiliaire (remarque: s'il vous plaît assurez-vous que le produit est équipé d'une alimentation auxiliaire, sinon l'appareil peut ne pas fonctionner correctement);

(3) Appuyez sur l'interrupteur de programmation du produit, la lumière LED devient rouge;

(4) Utilisez l'interface bus pour télécharger l'adresse physique via le logiciel ETS. La lumière LED de programmation est éteinte pour indiquer que le téléchargement de l'adresse physique est terminé avec succès;

(5) Télécharger l'application après avoir défini les paramètres d'application requis.

(6) Après le téléchargement de l'application, le produit passe à l'initialisation.et le produit fonctionne normalement;

Remarque: veuillez utiliser la dernière version de l'ETS 5 ou 5.7Veuillez obtenir le fichier de configuration technique ETS de ce capteur de notre personnel de vente.

6- Radiation de détection

7Signal de détection.

Le produit détecte les signaux humains en mouvement et voici une description des signaux en mouvement:

Signal de déplacement:détecter le mouvement significatif de l'homme (marche) dans la zone de détection.

8- La télécommande (MH10)
