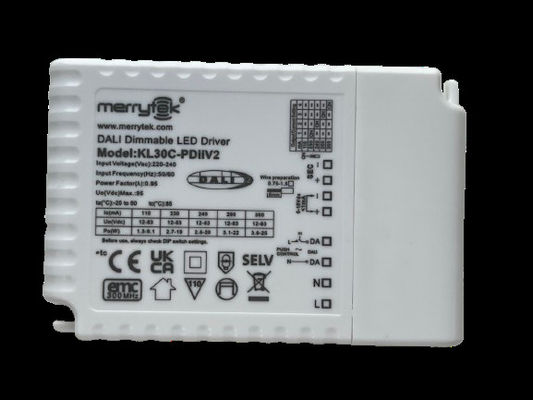

12-83Vdc pilote LED haute tension à sortie de courant constant 30 watts pilote LED DALI réglable pour panneau LED

  • 12-83Vdc High Voltage LED Driver Constant Current Output 30 Watt DALI Dimmable LED Driver For LED Panel
Lieu d'origine Chine
Nom de marque Merrytek
Certification CE
Numéro de modèle Le système d'échantillonnage doit être conforme aux exigences suivantes:
Quantité de commande min 100
Prix Négociable
Détails d'emballage Boîte blanche + Carton, 50 pièces/CTN
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T ou Paypal
Capacité d'approvisionnement 10000 pièces par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Voltage d'entrée nominal 220-240Vac 50 Hz /60 Hz Le C.C a entré la chaîne de tension 200 à 240 Vdc
Mode de fonctionnement Constant Current Méthode de contrôle DALI DT6 et pushDIM et le pilote LED à réglage de tension de 1 10v
Facteur de puissance ≥0.95 Efficacité 86%
Actuel Les capacités de détection sont calculées à partir des données fournies par le fabricant. Dimension Pour les pièces détachées:
Classification de propriété intellectuelle Résistance à la corrosion Garantie 5 ans
Mettre en évidence

Conducteur LED à courant constant de 30 watts

,

Le pilote LED à écran LED DALI

,

12-83Vdc Directeur LED haute tension
Laisser un message
Description de produit

12-83Vdc pilote LED haute tension à sortie de courant constant 30 watts pilote LED DALI réglable pour panneau LED



1- Décrit.

- sans clignotement pour toute la gamme de gradation

- Puissance en veille inférieure à 0,5 W

- Dimming primaire avec bouton

- Dimming secondaire avec un atténuateur 1-10V et un potentiomètre

- Interface DALI intégrée DT6

- Prend en charge le gradation PWM 10V (3KHz-8KHz)

- Protection: court-circuit / sur température / sur tension

- Courant de dégradation pour une température ambiante trop élevée

-PushDIM avec la fonction de mémoire

- 5 ans de garantie



2.Paramètres

Résultats de l'analyse Voltage de fonctionnement Pour les appareils de traitement des gaz:
Voltage d'entrée nominal 220 à 240 Vac 50 Hz/60 Hz
Plage de tension d'entrée CC 200 à 240 Vdc
Courant d'entrée 0.16A au maximum.
Courant d'entrée Le système d'aération doit être équipé d'un système d'aération de puissance supérieure à 50 V.
Facteur de puissance Le niveau de charge de l'appareil doit être supérieur ou égal à:
Déformation harmonique totale Le taux de charge maximale est de 13% (@230Vac, 100% de charge)
Puissance en veille ≤ 0,5 W (@230Vac lorsque PUSH ou DALI sont éteints)
Efficacité 86%Max (@230Vac, 100% de charge)
Méthode de câblage Terminal de poussée, w- Je suis désolé.section transversale:00,75 à 1,5 mm2

Disjoncteur automatique

(Calculer le courant dans le fil)

 type B10 B13 B16 B20 B25 /
Numéro 25 30 40 50 60 /
type C10 C13 C16 C20 C25 C32
Numéro 45 60 70 95 120 150
Produits Mode de fonctionnement Courant constant
Type de charge LED
Clignotant / sans clignotant Valeur de clignotement: inférieure à 2% pour toute la plage de gradation
Temps de démarrage Les déchets de déchets d'électricité
Voltage de sortie sans charge 95 V de courant continu maximum.
Portée de la tension de sortie de charge 12 à 83 V de courant continu
Puissance de sortie à pleine charge 30 W maximum
Courant de sortie de charge 110 à 300 mA: Pour plus de détails
Courant/tension constante Précision Précision de courant constant ± 5%
Méthode de câblage Terminal de poussée, w- Je suis désolé.section transversale: 0,75 à 1,5 mm2
Méthode de contrôle Attention à l'éclairage L'éclairage de l'appareil doit être réglé en fonction de l'éclairage de l'appareil.
1 à 10V ((0 à 10V) Dimming Dimming de 1 à 10 V ((courant de port < 1 MA) sans fonction d'arrêt
(Longueur maximale du plomb: 20 M)
Portée de l'obscurcissement Dimming PUSH et DALI primaire: 0% à 100%
Dimming de 1 à 10 V: 2% à 100%
Dimming PWM primaire La fréquence d'écoulement de l'appareil doit être supérieure ou égale à la fréquence de l'appareil.
Le potentiomètre Oui, 100kΩ
Dimmer le DALI L'éclairage de l'appareil doit être étanche à la lumière du soleil.
ExceptionProtationRles équivalences Sortie par rapport à la température
protection		 Oui, sans fonction d'auto-récupération (peut être demandée)
Protection contre le court-circuit de sortie Oui, sans fonction d'auto-récupération (peut être demandée)

Fonctionnement

Environnement

 Température/humidité de fonctionnement -25°C à 50°C Humidité: 85% (non condensée)
Température/humidité de stockage -40°C à 80°C, Humidité: 10% à 95%
Température maximale du boîtier (Tc) 85°C

Sécurité

& CEM

 Norme EMC Pour les appareils de traitement des eaux usées, les valeurs de référence sont les suivantes:
Norme de protocole DALI Le nombre d'équipements utilisés est déterminé par la norme IEC 62386-102, la norme IEC 62386-207 DT6
Norme de sécurité Pour les appareils à commande numérique
Certification Les résultats de l'enquête ont été publiés dans les journaux de l'UE.
Résister à la tension 3750Vac, 5mA, 60s (entrée L N- sortie SEC)
Autres Niveaux de protection Résistance à la corrosion
Type de protection Classe II
Type d'installation Installation indépendante
Dimension de l'installation 103*67*22 mm
Fonction de mémoire de black-out Oui, le PUSH éteint la mémoire
Synchronisation de l' éclairage PUSH 15 unités au maximum.
Exigences relatives à l'emballage Instruction + carton + carton extérieur ((K=A)
Le poids 139 g
La vie 5 ans @Ta pleine charge
Remarque: tous les paramètres sont testés à la tension d'entrée de 230 Vac et dans un environnement de 25 degrés, sauf spécification.

3. Dimension (unité: mm)

12-83Vdc pilote LED haute tension à sortie de courant constant 30 watts pilote LED DALI réglable pour panneau LED 012-83Vdc pilote LED haute tension à sortie de courant constant 30 watts pilote LED DALI réglable pour panneau LED 1

4. Diagramme de câblage



Fig. ADALIFaiblele ming

12-83Vdc pilote LED haute tension à sortie de courant constant 30 watts pilote LED DALI réglable pour panneau LED 2

Je vous en prie.B. PourAppuie sur Dimle ming

12-83Vdc pilote LED haute tension à sortie de courant constant 30 watts pilote LED DALI réglable pour panneau LED 3

Je vous en prie.C1 à 10 V Faiblele ming

12-83Vdc pilote LED haute tension à sortie de courant constant 30 watts pilote LED DALI réglable pour panneau LED 4



5. Dépréciation

12-83Vdc pilote LED haute tension à sortie de courant constant 30 watts pilote LED DALI réglable pour panneau LED 5

6. courbe de diminution

12-83Vdc pilote LED haute tension à sortie de courant constant 30 watts pilote LED DALI réglable pour panneau LED 6

7.Réglage actuel des engrenages



Courant (mA) DIP Pomax ((W) Le numéro de série
1 2 3 4
110 mA - - - - 9.1 12 ¢ 83
230 mA En marche - - - 19.1 12 ¢ 83
240 mA - En marche - - 19.9 12 ¢ 83
260 mA - - En marche - 21.6 12 ¢ 83
300 mA - - - En marche 22.8 12 ¢ 83



8. ON/OFF & Description de l'opération de l'atténuation de la luminosité

A. Appuyez sur l'interrupteur PUSH (heure de pression courte 0,1S-1S) et le pilote LED s'allume ou s'éteint.

B. Dimming: maintenez enfoncé l'interrupteur PUSH (1S-8S), le pilote LED peut réaliser un assombrissement, un éclairage ou un assombrissement, la plage d'assombrissement est de 2 à 100%.

C. Mémoire: la fonction de gradation PUSH a une fonction de gradation de la mémoire.

D. Synchronisation de l'obscurcissement: l'alimentation connectée au même interrupteur PUSH peut être synchronisée en appuyant sur l'interrupteur PUSH pendant plus de 15 secondes

E. Mode d'obscurcissement DALI: connectez l'alimentation au système DALI, et l'hôte DALI peut l'obscurcir.



9. les questions qui nécessitentUneLe projet

1) La chaîne LED doit être connectée à la charge avant d'allumer la puissance d'entrée, sinon la chaîne LED peut être endommagée.

2) Une fois l'entrée de l'entraînement LED éteinte, il y aura une tension résiduelle à la sortie, qui peut être maintenue pendant environ 3 minutes.
