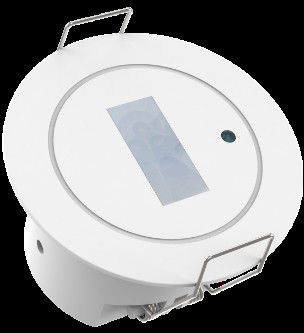

12-24Vdc entrée contact sec pir capteur de mouvement commutateur lumineux avec lentille de fresnel rectangulaire plane

  • 12-24Vdc Input Dry Contact PIR Motion Sensor Light Switch With Planar Rectangle Fresnel Lens
Lieu d'origine Chine
Nom de marque Merrytek
Certification CE
Numéro de modèle MSA238D IR
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Boîte blanche + étiquettes de boîte blanche + carton
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T
Capacité d'approvisionnement 10000 pièces par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Voltage d'entrée 12-24VDC Courant de fonctionnement 20mA au maximum.
Consommation d'électricité ≤ 0,5 W Fonction Contact à sec, connexion facile avec le système RCM
Zone de détection (rayon) 2 m Hauteur de montage 4m
Installation Support affleurant Garantie 3 ans
Mettre en évidence

Sensor de mouvement de contact à sec

,

Capteur de mouvement pir 12-24Vdc

,

Commutateur de lumière du capteur de mouvement PIR
Laisser un message
Description de produit

12-24Vdc entrée contact sec pir capteur de mouvement commutateur lumineux avec lentille de fresnel rectangulaire plane


1. Caractéristiques
1) Détection de mouvement PIR
2) L'efficacité de la sortie NO/NC à contact sec
3) La détection du capteur de la lumière du jour est disponible
4) La zone de détection et le temps d'attente peuvent être réglés par télécommande
5) Plage de détection maximale: 4 m de diamètre
6) hauteur de montage maximale de 4 m: détection de mouvement de couloir, d'escalier est fortement recommandée


2.Paramètres

Entraînement/sortie Voltage d'entrée 12 à 24 V de courant continu
Voltage nominal 12/24V en courant continu
Courant de fonctionnement 20 mA au maximum
Consommation d'électricité ≤ 0,5 W @12/24 V en courant continu
Signal de sortie NO/NC contact à sec (réglage d'usine NO contact à sec)
Paramètre du capteur Fonction Détection de mouvement PIR + capteur de lumière du jour
Zone de détection Réglage à distance: 100%/75%/50%/25%
Temps d'arrêt Réglage à distance: 2s/1min/3min/5min/10min/30min
seuil de détection de la lumière du jour Réglage à distance: 15 lux/50 lux/désactiver
Plage de détection du rayon (basée sur une sensibilité de 100%) Déplacement tangentiel basé sur une installation de 3 m de haut: 0-2 m du côté long, 0-0,5 m du côté court @ 25°C ((la portée de détection radicale du mouvement sera raccourcie)
Commande à distance Disponible
Hauteur de montage 2.5-4m valeur typique:3m
Application envJeRonneaut Trou de forage Φ45 mm
Température de fonctionnement -25°C...+50°C ((la plage de détection peut différer selon les températures)
Température de stockage -40°C à +80°C
Garantie 3 ans ((disponible en raison d'un problème de qualité du produit lors de l'application en intérieur)
Norme de certification Certificat Conforme à la norme CE
Exigences environnementales Conforme à la directive RoHS
Classification IP Résistance à la corrosion



3. Dimension

12-24Vdc entrée contact sec pir capteur de mouvement commutateur lumineux avec lentille de fresnel rectangulaire plane 0
12-24Vdc entrée contact sec pir capteur de mouvement commutateur lumineux avec lentille de fresnel rectangulaire plane 1



4. Diagramme de câblage

12-24Vdc entrée contact sec pir capteur de mouvement commutateur lumineux avec lentille de fresnel rectangulaire plane 2

12-24Vdc entrée contact sec pir capteur de mouvement commutateur lumineux avec lentille de fresnel rectangulaire plane 3
5- Radiation de détection
12-24Vdc entrée contact sec pir capteur de mouvement commutateur lumineux avec lentille de fresnel rectangulaire plane 4




6La télécommande.

12-24Vdc entrée contact sec pir capteur de mouvement commutateur lumineux avec lentille de fresnel rectangulaire plane 5
