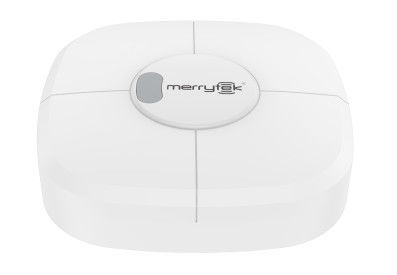

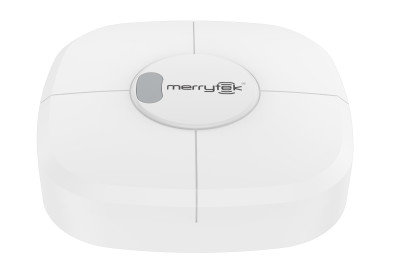

Détecteurs de présence à micro-ondes FMCW 24 GHz avec montage en surface et garantie de 5 ans

Place of Origin	China
Nom de marque	Merrytek
Certification	CE
Model Number	MSA065S 99
Minimum Order Quantity	100pcs
Prix	Négociable
Packaging Details	White box+ White box tags+ Clapboard+ Carton(K=A)
Delivery Time	1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms	T/T
Supply Ability	10,000pcs per month

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

Détails sur le produit

Input Voltage	220-240Vac, 50/60Hz	Working current	50mA mAX.
Power Consumption	≤1W	Function	reliable and accurate microwave presence detectors
Breath Detecting Area (radius)	3.5m±0.5m	Mounting Height	2.5-4m
Installation	Surface mounted	IP rating	IP20

Laisser un message

Description de produit

Détecteurs de présence à micro-ondes FMCW 24 GHz avec montage en surface et garantie de 5 ans

1. Caractéristiques
1) Détection exclusive de la présence de Merrytek
2) Technologie de modulation FMCW appliquée pour détecter les micro-mouvements provoqués par la respiration
3) L'Allemagne technologie RF demandée pour une garantie de 5 ans
4) Appuyez sur le bouton d'allumage/d'arrêt ou sur la commande de l'obscurcissement
5) Capacité de charge maximale du relais: 800w de charge résistive et 400w de charge inductive & LED
6) Paramètre du capteur réglable par commutateur DIP ou télécommande

7) 5 ans de garantie

2.Paramètres

Entraînement/sortie	Voltage d'entrée	100-240 V AC à 50 à 60 Hz
	Voltage nominal	220 V courant alternatif
	Courant de fonctionnement	50 mA au maximum
	Consommation	≤ 1W 230V en courant continu
	Surtension maximale	Le système de freinage doit être équipé d'un dispositif de freinage.
	Signal de sortie	1 canal ON/OFF ((max 800w de charge résistive et 400w de charge inductive) + 1 canal de commande de poussée
	Courant de surtension maximale	16A relais 30A (test par 50% de puissance maximale et une seconde 500us @ 230Vac par charge complète à partir d'une chaussure froide) 60A (test de 50% de puissance maximale et de 200 us @ 230Vac par charge complète à partir de la chaussure froide)
Paramètre du capteur	Fréquence radar	la bande ISM de 24 à 24,25 GHz
	Puissance de transmission	5 mW maximum
	Zone de détection	Réglage à distance/baisse: 0-4m
	Temps d'arrêt	Réglage à distance/Dip: 10 s-30 min Remarque: la détection de présence ne sera disponible que lorsque le temps de veille est réglé > 30 s
	QS1+100% rayon de la plage de détection	moteur principal/minor/micromouvement ((installation de 3 m de hauteur): 3,5 ± 0,5 m ((basé sur un essai sur une surface ouverte de 41 m2 et susceptible de changer en raison de l'espace différent)
	seuil de détection de la lumière du jour	5 à 150 lux/disable
	Sensitivité	Taux élevé/moyen/faible
	Commande à distance	Disponible
	Hauteur de montage	2.5-4.0m valeur typique:3m
	Angle du faisceau de 3 dB	100° ((XZ)
	Angle du faisceau de 3 dB	100° ((YZ)
Environnement d'application	Installation	Montage au plafond
	Température de fonctionnement	0°C...+50°C
	Température de stockage	-40°C à +80°C
	Garantie	3 ans ((disponible en raison d'un problème de qualité du produit lors de l'application en intérieur)
Norme de certification	Certificat	Conforme à la norme CE
	Exigences environnementales	Conforme à la directive RoHS
	Classification IP	Résistance à la corrosion
Le numéro d'identification de l'établissement

3. Dimension

Détecteurs de présence à micro-ondes FMCW 24 GHz avec montage en surface et garantie de 5 ans 0

Détecteurs de présence à micro-ondes FMCW 24 GHz avec montage en surface et garantie de 5 ans 1

4. Diagramme de câblage

Détecteurs de présence à micro-ondes FMCW 24 GHz avec montage en surface et garantie de 5 ans 2
5- Radiation de détection

Détecteurs de présence à micro-ondes FMCW 24 GHz avec montage en surface et garantie de 5 ans 3

6Signal de détection.

Le produit détecte les mouvements humains, les mouvements mineurs et les signaux de présence, et détecte les signaux d'existence humaine/non humaine en état de non-sommeil.signaux de mouvement et de présence mineurs:

Je...Mun autre le mouvement: détecter le mouvement humain significatif (marche) dans la zone de détection.

Je...En mineurle mouvement: détecter les légers mouvements humains dans la zone de détection, tels que se pencher vers l'avant, se pencher vers l'avant et vers l'arrière, balancer les membres, secouer la tête, taper, jouer avec les téléphones portables, etc.

Je...Micro-équipement le mouvement:détecter les comportements d'expansion abdominale et thoracique humaine causés par la respiration, mais ne détecte pas les signaux de mouvement ou les signaux de mouvement mineurs.

Détecteurs de présence à micro-ondes FMCW 24 GHz avec montage en surface et garantie de 5 ans 4

7- Réglage du commutateur.

Zone de détection

	1	2	3
Ⅰ	En marche	En marche	En marche	4m
Ⅱ	-	En marche	En marche	3.5m
Ⅲ	En marche	-	-	3m
Ⅳ	-	-	-	2.5m
V	En marche	En marche	-	2 m
Le titre VI	-	En marche	-	1.5m
Le titre VII	En marche	-	En marche	1m
Les produits	-	-	En marche	0.5m

Temps d'arrêt

	4	5	6	7
Ⅰ	En marche	En marche	En marche	En marche	10S
Ⅱ	En marche	-	En marche	En marche	30S
Ⅲ	En marche	En marche	-	En marche	Une minute.
Ⅳ	En marche	En marche	En marche	-	3 minutes
Ⅴ	En marche	En marche	-	-	5 minutes
Ⅵ	-	-	En marche	En marche	10 minutes
Ⅶ	-	-	-	-	30 minutes

Capteur de la lumière du jour

8	9
En marche	En marche	5Lux
-	En marche	50 lux
En marche	-	150 lux
-	-	Désactiver

8La télécommande manuelle du MH18

Détecteurs de présence à micro-ondes FMCW 24 GHz avec montage en surface et garantie de 5 ans 5

Pour plus d'informations, veuillez contacter notre représentant commercial.
