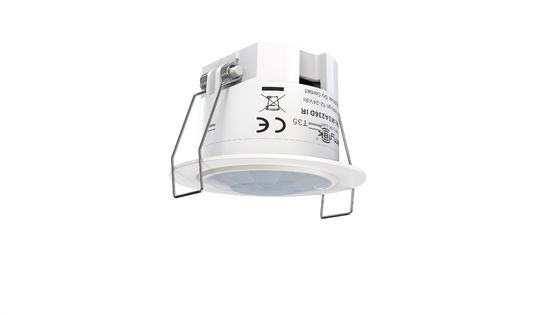

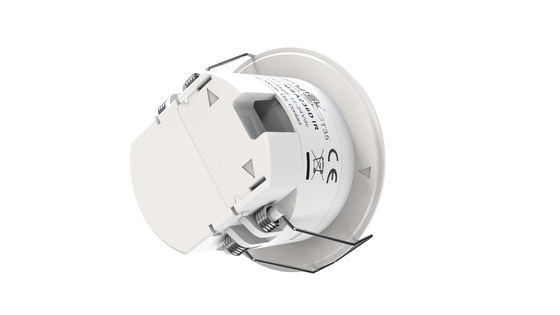

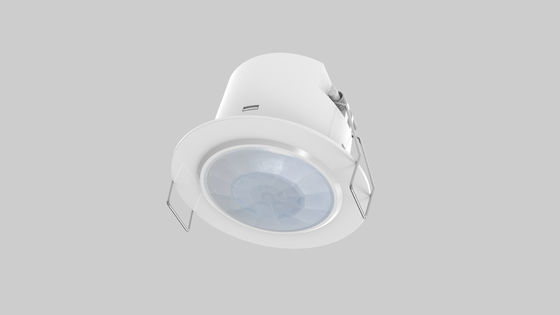

Capteurs d'occupation commerciaux de haute performance de protocole RS-485 avec une hauteur de montage maximale de 4 m

Capteurs d'occupation commerciaux à haute performance de protocole RS-485 avec une hauteur de montage maximale de 4 m


1. Caractéristiques
1) Détection de mouvement PIR
2) Une apparence exquise avec une lentille de Fresnel plane
3) Sortie précise du protocole RS-485
4) Détection de la lumière du jour disponible
5) La zone de détection, le temps d'attente et l'édition de l'ID, etc. peuvent être réglés par télécommande
6) Plage de détection maximale: 8-10 m de diamètre
7) La détection des mouvements des couloirs et des toilettes est fortement recommandée.
8) Montage à l'eau et à la surface disponibles
9) Mini taille compacte pour un montage parfait au plafond


2.Paramètres

3. Dimension

4. Diagramme de câblage

Suggestion de disposition du câblage:

1Le câblage main dans la main est fortement recommandé, mais la topologie des étoiles ou la topologie des arbres est fortement dépréciée

2. la longueur du fil de configuration RS-485 ne doit pas dépasser 300 m et les capteurs 12pcs sont la quantité maximale de configuration dans un circuit

3Un fil de protection à 4 broches ou un fil de réseau de classe 6 est fortement recommandé pour la mise en page.

4. Notre capteur n'a pas de résistance de borne. s'il y a un problème de correspondance d'impédance dans le bus RS-485, nous vous recommandons de connecter 2 pièces de résistance de 120Ω dans le borne

5Détection des radiations

6Signal de détection.

Le produit détecte les signaux humains en mouvement, et voici une description des signaux en mouvement:

Signal de déplacement:détecter le mouvement significatif de l'homme (marche) dans la zone de détection.

7La télécommande du MH18.

Pour plus d'informations, veuillez contacter notre représentant commercial.
