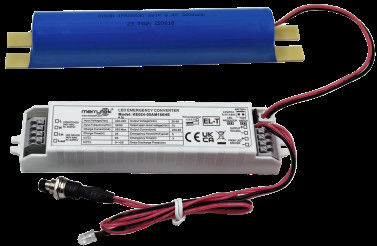

5 ans de garantie 4W 3 heures LED pilote d'urgence avec batterie LiFePO4 20-60Vdc sortie pour LED batterie

Garantie 5 ans - Driver d'urgence LED 4W 3 heures avec batterie LiFePO4 - Sortie 20-60Vdc pour réglette LED

1. Description

1) Alimentation d'urgence LED à puissance constante avec une large plage de tension de sortie.

2) Commutation par relais d'entrée.
3) Haute sécurité, haute performance, batterie LifePO4 longue durée.
4) Avec gestion de la batterie.

5) Sélection du test manuel et du test automatique.

2. Paramètres

3. Dimension de la batterie (Unité:mm)

                                             Fig A.

                                             ​Fig B.

​                                               Fig C.

​                                               Fig D.

4. Dimension du convertisseur

5. Schéma de câblage

OU

6. Interrupteur de test manuel et automatique

7. Préparation des fils

• Type de fil solide ou multibrin : 0.5 -0.75 mm2
• Pour accéder aux fils ou les retirer des bornes, utilisez un tournevis pour enfoncer les boutons

8. Instructions de test manuel et de fonctionnement

1) Avant l'installation, régler le cavalier : Test manuel.

2) Connecter le fil selon le schéma de câblage.

3) L, N sous tension, allumer S1. Ensuite, la lampe de charge s'allume, le voyant du driver d'urgence devient vert, l'alimentation d'urgence se charge normalement. Éteindre l'interrupteur S1, et la lampe de charge s'éteint.

4) Simulation d'urgence : Allumer, la lampe de charge s'allume, appuyer sur l'interrupteur (INTERRUPTEUR DE TEST), puis passer en mode d'urgence, le voyant du driver d'urgence s'éteint. Relâcher l'interrupteur (INTERRUPTEUR DE TEST), puis la lampe est alimentée par le driver LED, le voyant s'allume.

9. Test automatique & Instructions de fonctionnement

1) Avant l'installation, régler le cavalier ouvert pour le test automatique.

2) Connecter le fil selon le schéma de câblage.

3) L, N sous tension, démarrer l'horloge et effectuer un auto-test périodique. Pour remplacer la batterie, couper l'alimentation, remettre à l'heure.

10. Avis d'application de la batterie

1) La batterie doit être rechargée et déchargée semestriellement dans des conditions d'utilisation normales.

2) Ne pas connecter au circuit lorsque la batterie n'est pas utilisée pour éviter une décharge excessive de la batterie due à l'autoconsommation de la carte de circuit imprimé.

3) Veuillez tenir la batterie à l'écart de la source de chaleur lors de son installation et de son utilisation, et ne l'utiliser que dans une certaine plage de température de fonctionnement.

4) La batterie doit être stockée dans un environnement frais et sec.

5) Après une longue période de stockage, la batterie est cyclée tous les 12 mois, selon les besoins.

6) L'alimentation CA est coupée et l'horloge dure 7 jours. Mettre sous tension et remettre à l'heure. Pour remplacer la batterie, couper l'alimentation, remettre à l'heure.
