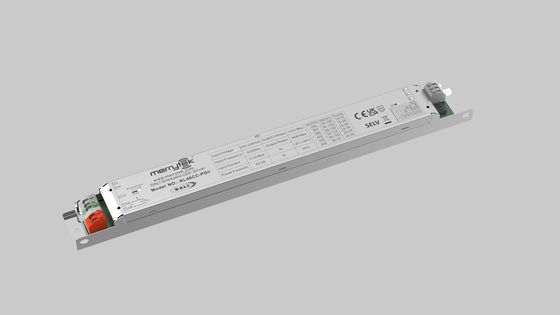

46W DALI DT8 alimentation à LED réglable avec sortie 50-130Vdc et courant de sortie multiple 250-500mA et 5 ans de garantie

  • 46W DALI DT8 dimmable led power supply with 50-130Vdc output and multiple output current 250-500mA and 5 years warranty
Place of Origin Shenzhen, China
Nom de marque Merrytek
Certification CE
Model Number KL46CC-PDii1
Minimum Order Quantity 100pcs
Prix Négociable
Packaging Details white box+ Instructions Clapboard Outer Carton（K=A）
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 4-5 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 20,000pcs per month

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Operating Voltage 220-240VAC 50Hz /60Hz Power Factor ≥0.95 @230VAC （Full load）
Stand-by Power ≤0.5W（@230Vac） Efficiency 85%Max. @230VAC （Full load）
Operating mode DALI2 dimming &color temperature changing & PUSH dimming Installation dimension 284*30*20.5mm
Warranty 5 years Output constant current 250-500mA
Laisser un message
Description de produit

Alimentation LED dimmable 46W DALI DT8 avec sortie 50-130Vdc et courant de sortie multiple 250-500mA et garantie 5 ans





     [Caractéristique du produit1) La chaîne de LED doit être connectée à la charge avant de mettre l'alimentation d'entrée ; sinon, la chaîne de LED pourrait être endommagée.

  • Sans scintillement pour toute la plage de gradation
  • Consommation en veille inférieure à 0,5 W
  • Gradation primaire avec un bouton-poussoir
  • Interface DALI DT8 intégrée
  • Protection : court-circuit / surchauffe / surtension
  • Réduction du courant pour une température ambiante élevée
  • Gradation par bouton-poussoir avec fonction mémoire
  • Garantie 5 ans

[Paramètres1) La chaîne de LED doit être connectée à la charge avant de mettre l'alimentation d'entrée ; sinon, la chaîne de LED pourrait être endommagée.

Entrée Tension de fonctionnement 198-264VAC 50Hz /60Hz
Tension d'entrée nominale 220-240VAC 50Hz /60Hz
Plage de tension d'entrée CC 200-240VDC
Courant d'entrée 0,25A Max.
Courant d'appel d'entrée <15A (Largeur d'impulsion de courant à moitié 100US) @230VAC
Facteur de puissance ≥0,95 @230VAC (Pleine charge)
Distorsion harmonique totale Typique : 15% (@230Vac, 100% de charge)
Puissance en veille ≤0,5W(@230Vac)
Rendement 85%Max. @230VAC (Pleine charge)
Méthode de câblage Borne à pousser, section de fil : 0,75-1,5 mm3

Disjoncteur automatique

(Calculer le courant dans le fil)

 type B10 B13 B16 B20 B25 /
Nombre 20 25 30 40 50 /
type C10 C13 C16 C20 C25 C32
Nombre 30 43 50 60 80 500
Sortie Mode de fonctionnement Courant constant
Type de charge LED
Exigence d'ondulation (Scintillement ou sans scintillement) Valeur de scintillement : inférieure à 2% pour toute la plage de gradation
Temps de démarrage <1s (@230Vac)
Tension de sortie à vide 150VDC Max.
Plage de tension de sortie de charge 50-130VDC
Puissance de sortie à pleine charge 46W Max.
Courant de sortie de charge 250~500mA : Pour plus de détails
Précision courant/tension constante Précision du courant constant ±5%
Méthode de câblage Borne à pousser, section de fil : 0,75-1,5 mm3
Méthode de contrôle Gradation PUSH primaire Gradation PUSH primaire (Longueur de câble max. : 20M)
Plage de gradation Gradation PUSH et DALI : 2%-100%
Gradation DALI Gradation DALI (Longueur de câble max. : 300M)
Exception Protection Rexigences Surchauffe de sortie
protection		 Oui, sans fonction d'auto-récupération (Peut être demandé)
Protection contre les courts-circuits de sortie Oui, sans fonction d'auto-récupération (Peut être demandé)

Fonctionnement

Environnement

 Température de fonctionnement/humidité -25℃~50℃ Humidité : 85% (Sans condensation)
Température de stockage/humidité -40℃~80℃, Humidité : 10%–95%
Température maximale du boîtier (Tc) 85℃

Sécurité

& EMC

 Norme CEM EN55015 EN61547 EN61000-3-2 EN61000-3-3
Norme du protocole DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8
Norme de sécurité EN61347-1 EN61347-2-13
Certification CE
Tension de tenue 3750Vac, 5mA, 60s (Entrée “L N”- Sortie “SEC”)
Autres Degrés de protection IP20
Type de protection Classe I
Installation intégrée 284*30*20.5mm
Fonction de mémoire de mise hors tension Oui, mémoire de mise hors tension PUSH
Synchronisation de la gradation PUSH 15 unités Max.
Exigence d'emballage Sac PE + boîte blanche + Instructions + Cloison + Carton extérieur (K=A)
Poids 200g
Durée de vie 5 ans @Ta pleine charge
Remarque : Tous les paramètres sont testés à une tension d'entrée de 230VAC et dans un environnement de 25 °C, sauf indication contraire.

[Dimension1) La chaîne de LED doit être connectée à la charge avant de mettre l'alimentation d'entrée ; sinon, la chaîne de LED pourrait être endommagée.



                          46W DALI DT8 alimentation à LED réglable avec sortie 50-130Vdc et courant de sortie multiple 250-500mA et 5 ans de garantie 0

[Schéma de câblage1) La chaîne de LED doit être connectée à la charge avant de mettre l'alimentation d'entrée ; sinon, la chaîne de LED pourrait être endommagée.



 46W DALI DT8 alimentation à LED réglable avec sortie 50-130Vdc et courant de sortie multiple 250-500mA et 5 ans de garantie 146W DALI DT8 alimentation à LED réglable avec sortie 50-130Vdc et courant de sortie multiple 250-500mA et 5 ans de garantie 2



                            Fig. A DALI Grad[Réduction de puissance                                                                    Fig.B Gradation par bouton-poussoir[Réduction de puissance



]1) La chaîne de LED doit être connectée à la charge avant de mettre l'alimentation d'entrée ; sinon, la chaîne de LED pourrait être endommagée.

46W DALI DT8 alimentation à LED réglable avec sortie 50-130Vdc et courant de sortie multiple 250-500mA et 5 ans de garantie 3

]1) La chaîne de LED doit être connectée à la charge avant de mettre l'alimentation d'entrée ; sinon, la chaîne de LED pourrait être endommagée.

46W DALI DT8 alimentation à LED réglable avec sortie 50-130Vdc et courant de sortie multiple 250-500mA et 5 ans de garantie 446W DALI DT8 alimentation à LED réglable avec sortie 50-130Vdc et courant de sortie multiple 250-500mA et 5 ans de garantie 5



]1) La chaîne de LED doit être connectée à la charge avant de mettre l'alimentation d'entrée ; sinon, la chaîne de LED pourrait être endommagée.



DIP Pomax(W) Uout(V) 1
2 3 250
- ON ON ON 50～ 92 400
ON 46 ON ON 50～ 92 400
- ON 46 ON 50～ 92 400
ON 46 46 ON 50～ 92 450
ON 46 ON 46 50～ 92 500
ON 46 46 46 50～ 92 [



ON/OFF & Description du fonctionnement de la gradation]1) La chaîne de LED doit être connectée à la charge avant de mettre l'alimentation d'entrée ; sinon, la chaîne de LED pourrait être endommagée.

B. Gradation : Appuyez et maintenez l'interrupteur PUSH (1S-8S), le pilote de LED peut effectuer une gradation, un éclaircissement ou une gradation, la plage de gradation est de 2 à 100 %.

C. Réglage de la température de couleur :

Étape 1, PUSH éteint les lumières ; Étape 2, appuyez et maintenez PUSH pour régler la température de couleur à partir de la luminosité actuelle ; Relâchez PUSH, appuyez et maintenez à nouveau PUSH et réglez la température de couleur dans la direction opposée ; Aucune opération pendant 5 secondes, quittez le mode de réglage de la couleur.

D. Mémoire : La gradation PUSH a une fonction de mémoire de gradation.

E. Synchronisation de la gradation : L'alimentation connectée au même interrupteur PUSH peut être synchronisée en appuyant et en maintenant l'interrupteur PUSH pendant plus de 15 secondes

F. Mode de gradation DALI : Connectez l'alimentation au système DALI et elle peut être atténuée par l'hôte DALI. La plage de gradation est de 0 à 100 %.

[ Questions nécessitant



A ttention]1) La chaîne de LED doit être connectée à la charge avant de mettre l'alimentation d'entrée ; sinon, la chaîne de LED pourrait être endommagée.

2) Après la mise hors tension de l'entrée du pilote de LED, il y aura une tension résiduelle à la sortie, qui peut être maintenue pendant environ 3 minutes.
