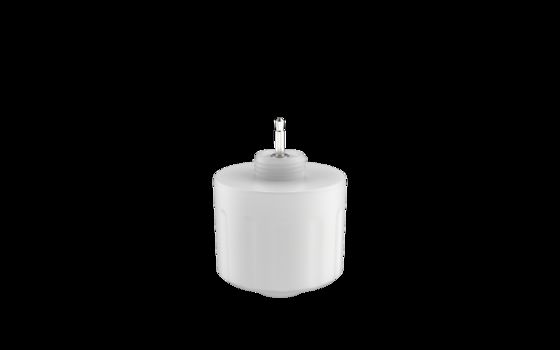

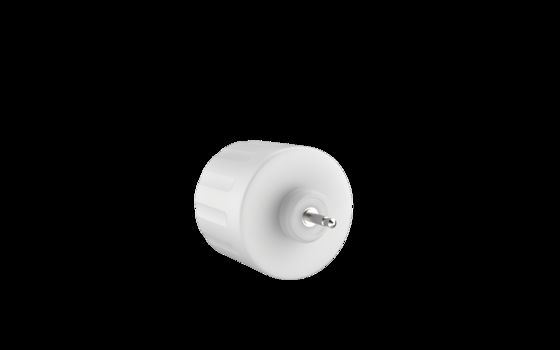

Capteur PIR 12Vdc dimmable Casambi pour réseau, pour réglette LED, avec hauteur de montage maximale de 12m

  • 12Vdc PIR Casambi network dimmable sensor for LED Batten, with 12m max mounting height
  • 12Vdc PIR Casambi network dimmable sensor for LED Batten, with 12m max mounting height
Lieu d'origine Shenzhen, Chine
Nom de marque Merrytek
Certification CE
Numéro de modèle Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Quantité de commande min 100PCS
Prix Négociable
Détails d'emballage Sac à bulles + carton + carton ((K=A))
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T
Capacité d'approvisionnement 10000 pièces par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Tension nominale 12 ± 1 V de courant continu Signal de sortie Signal d'atténuation de 0 à 10 V
Hauteur de montage 10 m (maximum 12 m) Température de fonctionnement ((Ta) -25 à 55°C
Certificat Le Durée de vie 5 ans de garantie à l'intérieur
Installation Le secteur privé
Laisser un message
Description de produit

[ Caractéristiques du produit ]


  • d'une puissance de sortie de 12 Vdc, adaptée aux systèmes à courant continu ouConducteur LED avec sortie de puissance auxiliaire de 12 V CC.
  • Le terminal de gradation de 0 à 10 V, en 3 étapes ou en 2 étapes, est facultatif.zone de détection réglable
  • Capteur de détection PIR de petite taille
  • La hauteur maximale de montage intérieure est de 12 m.
  • Tous les paramètres du capteur peuvent être réglés par le réglage de l'application Casambi


[Paramètres]


Résultats de l'analyse

Voltage nominal

12 ± 1 V de courant continu

Courant de fonctionnement

35 ± 5 mA

Voltage de réplique

Le système de freinage doit être équipé d'un système de freinage de freinage.

Produits

Signal de sortie

Signal d'atténuation de 0 à 10 V

Paramètres du capteur

Mode de détection

PIR

Sensibilité du capteur

Réglage de l'application Casambi

Priorité de la lumière du jour

Réglage de l'application Casambi

Niveau de faible luminosité en veille

Réglage de l'application Casambi

Zone de détection ((Radius)

Hauteur de montage au plafond 12 m: r≥4m@0,3m/s, r≥3m@1m/s

Hauteur de montage

10 m (12 m maximum ), voir notes 1 et 2

Paramètres sans fil

Module BLE

Le Bluetooth de Casambi

Fréquence de travail

2.402-2.480 GHz

Puissance de transmission

+7 dBm (max)

Distance de transmission

Transmettre de point à point 25m max.

Identifiant des appareils

32022

Environnement

Température de fonctionnement ((Ta)

-25 à 55°C

Température de stockage

-40°C à 80°C, humidité ≤ 85% (non condensée)

Normes de certification

Certifié

Pour la CE

Exigences environnementales

Conforme à la réglementation RoHS 2.0, Exigence de portée

Classification de propriété intellectuelle

Pour la protection contre la corrosion

Autres

Le câblage

Port d'écoute

Installation

Le secteur privé

Le paquet

Le tableau de bord et la boîte (K=A)

Poids net

38 ± 3 g

Durée de vie

5 ans de garantie à l'intérieur

Nom de l'organisme:

1.Lorsque la température ambiante s'approche de la plage de température du corps humain (36°C~37°C/96,8~98,6°F), la détection de mouvement par PIR s'affaiblit considérablement ou ne répond pas.

2- Je vous en prie.la température ambiante ou la température du plateau LED est supérieure tà 55°C/131°F, faux déclenchement Si le détecteur de PIR ne fonctionne pas correctement, il ne devrait pas être adapté à une utilisation dans l'espace.


[Description de la fonction]


RFonction ON/OFF

Réglage de l'application Casambi

RFonction d'atténuation en deux étapes

Réglage de l'application Casambi

RFonction d'assombrissement en trois étapes

Réglage de l'application Casambi

RRécolte en journée

Réglage de l'application Casambi

RPriorité de la lumière du jour

Réglage de l'application Casambi

RFonction de réseau

Réglage de l'application Casambi


[Informations sur le produit]


Je...Dimension(Unité: mm)

Capteur PIR 12Vdc dimmable Casambi pour réseau, pour réglette LED, avec hauteur de montage maximale de 12m 0


Je... Fonction

Capteur PIR 12Vdc dimmable Casambi pour réseau, pour réglette LED, avec hauteur de montage maximale de 12m 1


[Instructions d'installation]


1) avec prise audio prédéfinie


Capteur PIR 12Vdc dimmable Casambi pour réseau, pour réglette LED, avec hauteur de montage maximale de 12m 2


2) avec support d'extension de montage latéral


Capteur PIR 12Vdc dimmable Casambi pour réseau, pour réglette LED, avec hauteur de montage maximale de 12m 3  Capteur PIR 12Vdc dimmable Casambi pour réseau, pour réglette LED, avec hauteur de montage maximale de 12m 4

Capteur PIR 12Vdc dimmable Casambi pour réseau, pour réglette LED, avec hauteur de montage maximale de 12m 5


3) avec adaptateur AC MC642V A


Capteur PIR 12Vdc dimmable Casambi pour réseau, pour réglette LED, avec hauteur de montage maximale de 12m 6 Capteur PIR 12Vdc dimmable Casambi pour réseau, pour réglette LED, avec hauteur de montage maximale de 12m 7

Capteur PIR 12Vdc dimmable Casambi pour réseau, pour réglette LED, avec hauteur de montage maximale de 12m 8


[Portée de détection]


Capteur PIR 12Vdc dimmable Casambi pour réseau, pour réglette LED, avec hauteur de montage maximale de 12m 9


[Initialement]


  • Après avoir allumé l'alimentation, le capteur sera chauffé 45-60s puis commencer à travailler.Pendant l'initialisationn, le capteur n'est pas capable de détecter le mouvement.


[Réglage par défaut]


Sensitivité: 100%, temps d'attente:10s, capteur de lumière du jour: désactivé, période de veille: 0s, niveau de veille DIM: 10%


[Avis de demande]


  • Le capteur doit être installé par un électricien professionnel. Veuillez couper le courant avant d'installer, de câbler et de changer les paramètres.
  • Le capteur PIR ne peut pénétrer aucun matériau, veuillez vous assurer qu'il n'y a pas d'obstacle entre le capteur et les personnes/objets en mouvement.
  • Les capteurs peuvent avoir du mal à détecter les personnes qui portent des vêtements épais en hiver froid.
  • Les signaux de chaleur seront considérés comme des signaux en mouvement pour déclencher le capteur.
  • Le capteur est destiné à être utilisé à l'intérieur seulement, la lumière du soleil extérieur pourrait affecter la détection du capteur.
  • En raison de l'amélioration continue, le contenu de cette instruction pourrait être modifié sans préavis.
  • Les performances d'atténuation peuvent être différentes lorsque l'on travaille avec différents conducteurs de 0 à 10 V.
  • Le seuil de lumière diurne est mesuré dans un environnement ensoleillé sans ombre et sans réflexion diffuse de la lumière ambiante.heure de la journée et saison.
  • La distance de détection est liée à la hauteur des personnes, à la hauteur de montage, à l'angle de montage, à la température de l'environnement de travail, etc.Lorsque la température ambiante s'approche de la plage de température du corps humain (36°C à 37°C/96Lorsque la température ambiante ou la température du plateau LED est supérieure à 55°C/131°F, un faux déclenchement peut se produire.Veuillez essayer de réduire la sensibilité de détection pour améliorer. Si le déclenchement reste faux, le capteur PIR ne devrait pas être adapté à une utilisation dans l'espace.
  • La zone de détection donnée est une valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
  • Ce produit doit être utilisé avec stabilisateur de tensionDC puissance l'offredont la tension d'entrée est stable et le facteur d'ondulation faible (facteur d'ondulation inférieur à 100 mV; courant de charge supérieur à 50 mA).
  • Lors de l'installation dans un nouvel environnement, veuillez installer et tester au moins 5 pièces de produit avant l'installation de masse.
  • PIR est un capteur infrarouge pyroélectrique qui détecte les changements dans les rayons infrarouges.la température de la source de chaleur ne change pas ou la source de chaleur ne bouge pas, et d'autres facteurs environnementaux connexes et les incidences des violations du principe d'application du RIP.
  • Lors de la détection de sources de chaleur autres que le corps humain en raison des phénomènes suivants, le PIR peut être faussement déclenché.
    1. Lorsque les petits animaux entrent dans la plage de détection
    2. Lorsque les rayons infrarouges lointains provenant du soleil, des phares de voiture, des lampes à incandescence, etc. sont directement exposés au capteur
    3Lorsque la température dans la plage de détection change radicalement en raison de l'air chaud, de l'air froid provenant des équipements de serre froids, de la vapeur d'eau provenant des humidificateurs, etc.

Lors de la détection de sources de chaleur dues aux phénomènes suivants, le PIR peut ne pas déclencher
1Lorsque des substances telles que le verre et l'acrylique bloquent la transmission des rayons infrarouges lointains entre le capteur et l'objet de détection.
2La source de chaleur dans la plage de détection bouge à peine ou à grande vitesse.
