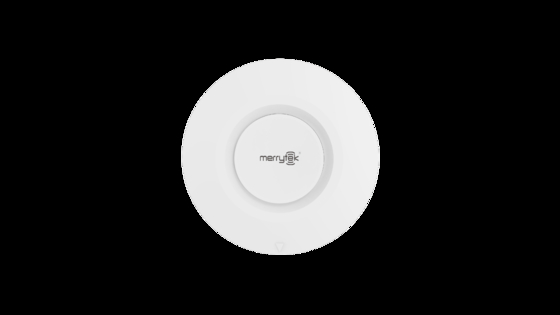

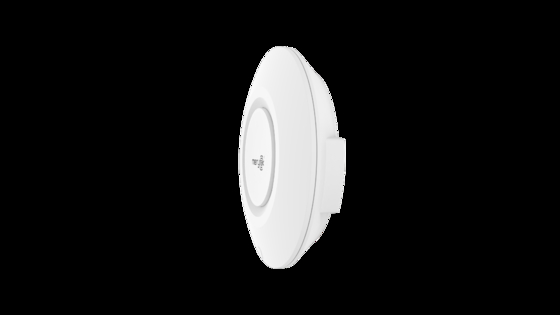

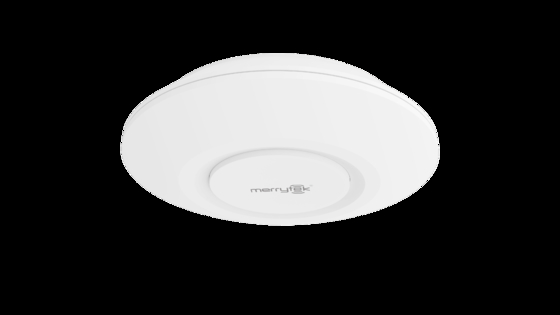

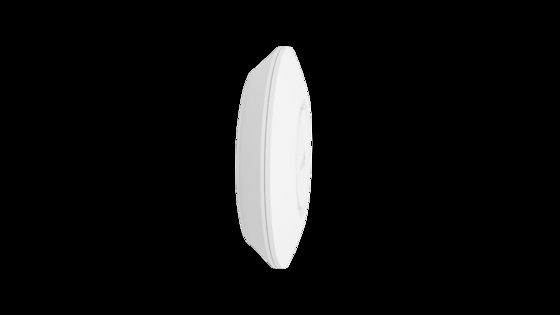

Détecteur de mouvement de plafond à distance, capable de contrôle à distance, à détection de mouvement par micro-ondes 5,8 GHz, conçu pour les couloirs

Détecteur de mouvement à micro-ondes 5,8 GHz, télécommandable, conçu pour les couloirs

1. Caractéristique
1. Technologie d'antenne micro-ondes 5,8 GHz à gain élevé brevetée par Merrytek
2. La zone de détection, le temps de maintien et le seuil de lumière du jour peuvent être réglés par télécommande
3. Portée de détection maximale de 8 à 10 m de diamètre
4. Relais 16A appliqué
5. La détection de mouvement dans les couloirs, les halls et les toilettes est fortement recommandée
2. Paramètres



3. Fonction du produit


4. Dimension

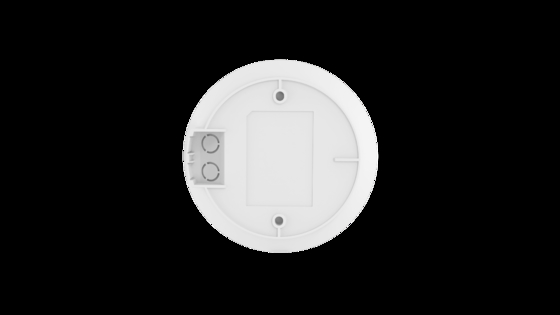

5. Câblage


Suggestion de disposition du câblage :
1. Le terminal LN représente l'entrée CA, L’N représente la sortie CA. Veuillez câbler correctement
2. La capacité de charge maximale d'un capteur est de 800 W de charge résistive et de 400 W de charge inductive pour une seule charge. Si vous souhaitez connecter plus de charge dans une seule boucle, nous vous recommandons d'ajouter un contacteur CA dans notre terminal de sortie LN pour éviter une surcharge de surtension momentanée.

6. Détection




7. Initialisation
Lors de la mise sous tension, la charge du capteur restera allumée pendant 10 s, puis s'éteindra. Pendant ce temps, il ne détectera aucun signal de mouvement. Après 10 secondes, vous pouvez utiliser notre télécommande ou le commutateur DIP pour régler la zone de détection, le temps de maintien, le capteur de lumière du jour, etc., les paramètres.

8. Réglage par défaut d'usine :
Zone de détection : 50 %, Temps de maintien : 5 S, Capteur de lumière du jour : Désactiver

9. Réglage du commutateur DIP :
Zone de détection

Temps de maintien

Capteur de lumière du jour


*Une fois que le capteur de lumière du jour est réglé sur Désactiver, notre détecteur de mouvement détectera le mouvement humain quel que soit le lux de l'environnement

10. Réglage de la télécommande
