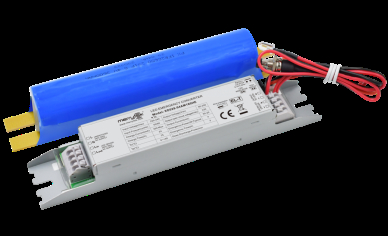

Les kits de conversion LED 2W à autocontrôle avec une durée de 3 heures et une sortie de 80-200Vdc

  • Self-check 2W LED conversion kits with 3 hours duration time and 80-200Vdc output
Lieu d'origine CHINE
Nom de marque Merrytek
Certification CE, UKCA, UN38.3,MSDS
Numéro de modèle KE028-02AM180HE
Quantité de commande min 100
Prix Négociable
Détails d'emballage Emballé dans un sac à bulles d'abord, puis renforcé avec du carton pour l'emballage extérieur
Délai de livraison 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement
Conditions de paiement T / T ou Western Union
Capacité d'approvisionnement 10000 pièces par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Tension d'entrée nominale 220-240Vac 50 Hz /60 Hz Pouvoir d'urgence 2W ((Peut être personnalisé)
Temps d'urgence 180 min (peut être personnalisé) Garantie 5 ans (batterie incluse)
Voltage de sortie de charge 80 à 200 Vdc Température de travail 0 ℃ ~ 50 ℃
Note IP Ip20 Type de batterie Pour les appareils électroniques
Mettre en évidence

Conducteur d'urgence LED de 2 W

,

Kit de conversion de LED avec garantie

,

Le conducteur d'urgence LED 80-200Vdc
Laisser un message
Description de produit
Kits de conversion LED 2W avec une durée de 3 heures et une sortie de 80-200Vdc
Description
  • Alimentation de secours LED à puissance constante avec une large plage de tension de sortie
  • Commutation du relais d'entrée
  • Haute sécurité, haute performance, batterie LifePO4 longue durée
  • Avec gestion de la batterie
  • Sélection de contrôle manuel et automatique
Paramètres
Partie Charge KE028 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Tension d'entrée nominale 220-240Vac 50Hz/60Hz
Courant d'entrée nominal 0.06A Max. @230Vac
Courant d'appel d'entrée 10A(Twidth=100us 50% Ipeak )@230Vac(Démarrage à froid à pleine charge )
Facteur de puissance ≥0.5@230Vac
Puissance d'entrée <4W@230Vac
Courant de charge de la batterie 200mA 200mA 350mA 350mA
Temps de charge de la batterie 24 heures Max.
Partie Urgence
Mode de fonctionnement Mode d'urgence
Type de charge LED
Puissance d'urgence 2W | 2.5W | 4W | 5W
Durée d'urgence 3 heures
Courant de sortie de charge 25-10mA | 31-12mA | 50-20mA | 57-23mA
Tension de sortie de charge 80-200Vdc
Batterie
LifePO4 (La capacité de la batterie répond à la durée d'urgence à 25℃) 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah
Garantie de la batterie Garantie 5 ans @5~60℃.
Exigences exceptionnelles du pilote
Courant de surtension 8A
Courant d'entrée 3A Max.
Courant de sortie 2A Max.
Indication LED (Test manuel)
Statut Indicateur
En charge Lumière verte
Défaut Lumière verte éteinte
Test de la fonction d'urgence
Test manuel Par défaut
Test automatique Réglable
Test automatique
Défaut/test / Statut Raison État de l'indicateur de charge
La batterie est complètement chargée et opérationnelle Utilisation quotidienne standard vert fixe
Charge de la batterie Charge initiale/Recharge de la batterie Vert clignotant 1 seconde allumé 1 seconde éteint
Test automatique 3 heures (tous les 12 mois) Auto-test périodique Vert clignotant 3 secondes allumé 1 seconde éteint
Test automatique 5 min (tous les 30 jours) Auto-test périodique Vert clignotant 3 secondes allumé 3 secondes éteint
Défaut de test de durée Test automatique échoué Rouge clignotant 0.5 seconde allumé 0.5 seconde éteint
Défaut LED Non branché ou endommagé/défectueux Rouge clignotant 2 secondes allumé - 2 secondes éteint
Batterie déconnectée/défectueuse Non branché ou endommagé/défectueux rouge fixe
Protection d'urgence
Protection contre la surcharge/décharge profonde de la batterie Oui
Protection contre les surtensions de sortie Oui
Protection contre les surcharges de sortie Oui
Protection contre les courts-circuits de sortie Oui
Environnement de fonctionnement
Température/humidité de fonctionnement 0℃…+50℃, Humidité: 20%-75%(sans condensation)
Température/humidité de stockage -5℃-35℃
Température maximale du boîtier (Tc) 75℃
Sécurité et CEM
Tension de tenue 3000Vac 5mA 60s (Entrée "L N" - sortie "SEC+ SEC-")
Norme de sécurité EN61347-1, 60598-2-22, 61347-2-7, 62034
Norme CEM EN55015, EN61000-3-2, EN61000-3-3
Norme de batterie UN38.3
Exigences de protection de l'environnement Conforme à la directive RoHS
Certification CE
Autres
Spécification d'entrée/sortie (borne/câblage) Borne à pression, diamètre du fil: 0.5-0.75mm2
Indice IP IP20
Type de protection Classe 2
Type d'installation Installation intégrée
Dimension d'installation 146*30*22.5mm
Exigence d'emballage Boîte blanche+Manuel d'instructions+clapboard+carton extérieur(K=A)
Poids 75g (pilote)
Durée de vie 5 ans @Ta
Remarques: Tous les paramètres sont testés sur la tension d'entrée 230Vac, la température ambiante 25℃, sauf indication contraire.
Dimension (Unité: mm)
Les kits de conversion LED 2W à autocontrôle avec une durée de 3 heures et une sortie de 80-200Vdc 0
Dimension de la batterie (Unité: mm)
Les kits de conversion LED 2W à autocontrôle avec une durée de 3 heures et une sortie de 80-200Vdc 1
Fig. A
Les kits de conversion LED 2W à autocontrôle avec une durée de 3 heures et une sortie de 80-200Vdc 2
Fig. B
Les kits de conversion LED 2W à autocontrôle avec une durée de 3 heures et une sortie de 80-200Vdc 3
Fig. C
Les kits de conversion LED 2W à autocontrôle avec une durée de 3 heures et une sortie de 80-200Vdc 4
Fig. D
Schéma de câblage
Les kits de conversion LED 2W à autocontrôle avec une durée de 3 heures et une sortie de 80-200Vdc 5
OU
Les kits de conversion LED 2W à autocontrôle avec une durée de 3 heures et une sortie de 80-200Vdc 6
Échange de réglage de test manuel et automatique
Les kits de conversion LED 2W à autocontrôle avec une durée de 3 heures et une sortie de 80-200Vdc 7
Préparation du fil
Les kits de conversion LED 2W à autocontrôle avec une durée de 3 heures et une sortie de 80-200Vdc 8
  1. Type de fil solide ou multibrin: 0.5 -0.75mm2
  2. Pour accéder aux fils ou les retirer des bornes, utilisez un tournevis pour enfoncer les boutons
Instructions de test et d'utilisation manuelles
  1. Avant l'installation, régler Pin court: Test manuel.
  2. Connecter le fil selon le schéma de câblage.
  3. L, N sous tension, allumer S1. Ensuite, la lampe de charge s'allume, le voyant du pilote d'urgence devient vert, l'alimentation de secours est en charge normale. Éteindre l'interrupteur S1, et la lampe de charge s'éteint.
  4. Simulation d'urgence: Allumer, la lampe de charge s'allume, appuyer sur l'interrupteur (INTERRUPTEUR DE TEST), puis passer en mode d'urgence, le voyant du pilote d'urgence s'éteindra. Relâcher l'interrupteur (INTERRUPTEUR DE TEST), puis la lampe est alimentée par le pilote LED, et le voyant s'allumera.
Instructions de test et d'utilisation automatiques
  1. Avant l'installation, régler Pin ouvert: Test automatique.
  2. Connecter le fil selon le schéma de câblage. Retirer l'interrupteur de test sur le pilote d'urgence LED.
  3. L, N sous tension, démarrer l'horloge et auto-test périodique. Pour remplacer la batterie, couper l'alimentation et re-chronométrer.
Avis d'application de la batterie
  1. La batterie doit être rechargée et déchargée semestriellement dans des conditions d'utilisation normales.
  2. Ne pas connecter au circuit lorsque la batterie n'est pas utilisée pour éviter une décharge excessive de la batterie due à l'autoconsommation de la carte de circuit imprimé.
  3. Veuillez tenir la batterie à l'écart de la source de chaleur lors de son installation et de son utilisation, et ne l'autoriser qu'à être utilisée dans une certaine plage de température de fonctionnement.
  4. La batterie doit être stockée dans un environnement frais et sec.
  5. Après un stockage à long terme, la batterie est cyclée tous les 12 mois, selon les besoins.
  6. L'alimentation CA est coupée et l'horloge dure 7 jours. Mettre sous tension et re-chronométrer. Pour remplacer la batterie, couper l'alimentation et re-chronométrer.
