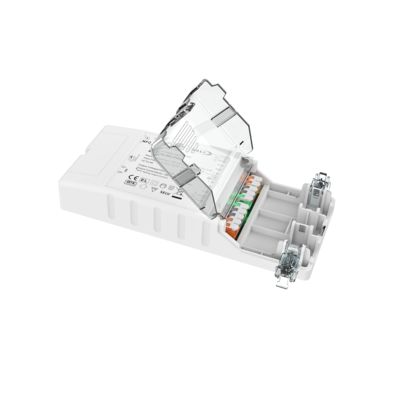

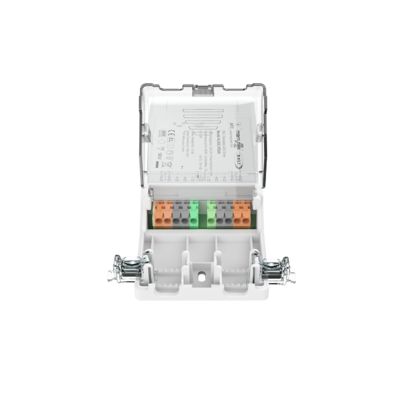

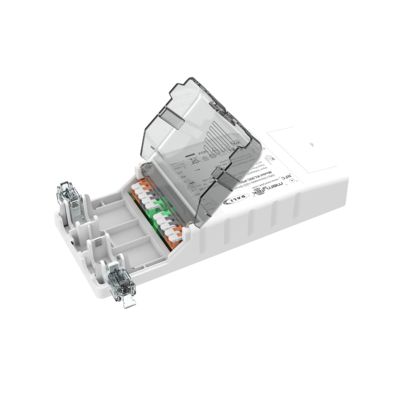

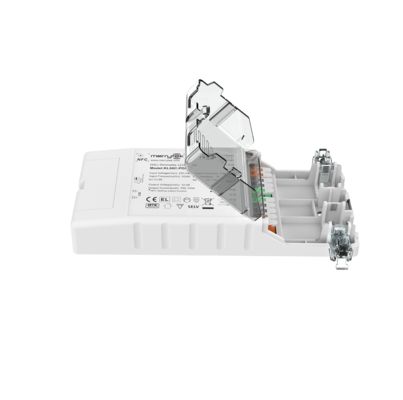

Driver LED dimmable DALI2 programmable NFC 50W de la série Easy-use, de 700mA à 1400mA

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
Lieu d'origine CHINE
Nom de marque Merrytek
Certification CE
Numéro de modèle KL50C-PDiiN
Quantité de commande min 100
Prix Négociable
Détails d'emballage Boîte blanche + Carton, 50 pièces/CTN
Délai de livraison 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement
Conditions de paiement T / t ou paypal
Capacité d'approvisionnement 10000 pièces par mois

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Le WECHAT: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Tension d'entrée nominale 220-240Vac 50 Hz /60 Hz Plage de tension d'entrée CC 200 à 240 Vdc
Mode de fonctionnement Constant Current Méthode de contrôle Driver LED dimmable DALI2 programmable 50 W NFC
Facteur de puissance ≥0,95 Efficacité 88%
Actuel 700-1400mA Dimension 185x79x30mm
Note IP Ip20 Garantie 5 ans
Mettre en évidence

Driver LED dimmable DALI2 50W

,

Driver LED programmable NFC

,

Driver dimmable de 700mA à 1400mA
Laisser un message
Description de produit

Série facile à utiliser 50W NFC programmable DALI2 pilote LED réglable de 700mA à 1400mA



1- Décrit.

- sans clignotement pour toute la gamme de gradation

-Technologie NFC pour la programmation sans fil

- Puissance en veille inférieure à 0,5 W

- Interface DALI intégrée DT6

-Opération d'urgence en courant continu alimentée par une centrale DT19

- Protection: court-circuit / sur température / sur tension

-Indemnisation du CLO

- Réduction du courant pour des températures ambiantes élevées

-PushDIM avec la fonction de mémoire

-Conception en boucle en boucle, câblage rapide, pratique et gain de temps

- 5 ans de garantie



2.Paramètres

Résultats de l'analyse Voltage de fonctionnement Pour les appareils de traitement des gaz:
Voltage d'entrée nominal 220 à 240 Vac 50 Hz/60 Hz
Plage de tension d'entrée CC 200 à 240 Vdc
Courant d'entrée 0.3A au maximum.
Courant d'entrée Le débit d'électricité doit être supérieur ou égal à:
Facteur de puissance ((@230V, 100% de charge) ≥ 0,95
Déformation harmonique totale Le taux de charge de l'appareil doit être supérieur ou égal à:
Puissance en veille ≤ 0,5 W (@230Vac lorsque le DALI est éteint)
Efficacité ((@230Vac, charge à 100%) 88%
Méthode de câblage Section transversale du fil:0.75 à 2,5 mm2
Quantité en boucle d'entrée et de sortie 22PCS (@230Vac)

Disjoncteur automatique

(Calculer le courant dans le fil)

 type B10 B13 B16 B20 B25 /
Numéro 20 25 30 40 50 /
type C10 C13 C16 C20 C25 C32
Numéro 28 40 45 55 70 90
Produits Mode de fonctionnement Courant constant
Type de charge LED
Exigences en matière d'effet de levier (flammeuse ou non-flammeuse) Valeur de clignotement: inférieure à 5% pour toute la plage de gradation
Temps de démarrage Les déchets de déchets électroniques doivent être déposés dans un récipient de déchets électroniques.
Voltage de sortie sans charge 75 V de courant continu maximum.
Plage de tension de sortie de charge 12 à 58 Vdc
Puissance de sortie à pleine charge 50 watts au maximum.
Courant de sortie de charge Pour les appareils à commande numérique
Courant/tension constante Précision Précision de courant constant ± 5%
Méthode de câblage Section transversale du fil:00,75 à 1,5 mm2
Méthode de contrôle Attention à l'éclairage Dimmabilité PUSH primaire (longueur maximale du fil de plomb:20m)
Dimmer le DALI L'éclairage de l'appareil doit être étanche.
Plage de diminution de luminosité Dimming PUSH et DALI primaire: 0% à 100%
ExceptionProtationRles équivalences Sortie par rapport à la température
protection		 Oui, sans fonction d'auto-récupération (peut être demandée)
Protection contre le court-circuit de sortie Oui, sans fonction d'auto-récupération (peut être demandée)

Fonctionnement

Environnement

 Température/humidité de fonctionnement -25°C à 50°C Humidité: 85% (non condensée)
Température/humidité de stockage -40°C à 80°C, Humidité: 85% (non condensé)
Température maximale du boîtier (Tc) 85°C

Sécurité

& CEM

 Norme EMC Pour les appareils de traitement des eaux usées, les valeurs de référence sont les suivantes:
Norme de protocole DALI Le système d'échantillonnage doit être conforme à la norme IEC 62386-102, à la norme IEC 62386-207 DT6 / 220 DT19 / 251 / 252 / 253.
Norme de sécurité Pour les appareils à commande numérique
Certification Pour la CE
Résister à la tension 3750Vac, 5mA, 60s (entrée L N- sortie SEC)
Autres Niveaux de protection Résistance à la corrosion
Type de protection Classe I
Type d'installation Installation indépendante
Dimension 185*79*30 mm
Fonction de mémoire de black-out Oui, le PUSH éteint la mémoire
Synchronisation de l' éclairage PUSH

Parallèlement: 15 unités maximum.

Série: 25 unités maximum.
Exigences relatives à l'emballage Pour les pièces d'emballage, le coffre-fort doit être équipé d'un coffre-fort.
Le poids 266 ± 5 g
La vie 5 ans @Ta pleine charge
Remarque: tous les paramètres sont testés à la tension d'entrée de 230 VAC et dans un environnement de 25 degrés, sauf indication contraire.



3. Dimension (unité: mm)

Driver LED dimmable DALI2 programmable NFC 50W de la série Easy-use, de 700mA à 1400mA 0Driver LED dimmable DALI2 programmable NFC 50W de la série Easy-use, de 700mA à 1400mA 1

4. Diagramme de câblage

Driver LED dimmable DALI2 programmable NFC 50W de la série Easy-use, de 700mA à 1400mA 2

Fig. ADALIFaiblele ming

Driver LED dimmable DALI2 programmable NFC 50W de la série Easy-use, de 700mA à 1400mA 3Driver LED dimmable DALI2 programmable NFC 50W de la série Easy-use, de 700mA à 1400mA 4

Je vous en prie.B. PourAppuie sur Dimle ming





5. Dépréciation

Driver LED dimmable DALI2 programmable NFC 50W de la série Easy-use, de 700mA à 1400mA 5

6. courbe de diminution

Driver LED dimmable DALI2 programmable NFC 50W de la série Easy-use, de 700mA à 1400mA 6

7.Réglage actuel des engrenages

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Courant (mA) Pomax ((W) Le numéro de série
700 40.6 12 ¢ 58
750 43.5 12 ¢ 58
800 46.4 12 ¢ 58
850 49.3 12 ¢ 58
900 50.4 12 ¢ 56
950 50.4 12 ¢ 53
1000 50.0 12 ¢ 50
1050 50.4 12 ¢ 48
1100 49.5 12 ¢ 45
1150 49.5 12 ¢ 43
1200 50.4 12 ¢ 42
1250 50.0 12 ¢ 40
1300 49.4 12 ¢ 38
1350 50.0 12 ¢ 37
1400 50.4 12 ¢ 36

Les ensembles de données de courant typiques sont utilisés comme référence lors de la sélection des modèles de luminaires LED.

Driver LED dimmable DALI2 programmable NFC 50W de la série Easy-use, de 700mA à 1400mA 7

Scannez le code pour télécharger le NFC de Merrytek.



8. ON/OFF & Description de l'opération de l'atténuation de la luminosité

A. Appuyez sur l'interrupteur PUSH (temps d'appui court de 0,1 s à 1 s), le pilote LED s'allume ou s'éteint.

B. Dimming: Appuyez et maintenez enfoncé l'interrupteur PUSH (1s-8s), le pilote LED peut réaliser un assombrissement, un éclairage ou un assombrissement, la plage d'assombrissement est de 2-100%.

C. Mémoire: la fonction de gradation PUSH a une fonction de gradation de la mémoire.

D. Synchronisation de l'obscurcissement: l'alimentation connectée au même interrupteur PUSH peut être synchronisée en appuyant et en maintenant l'interrupteur PUSH enfoncé pendant plus de 15 secondes.

E. Mode d'obscurcissement DALI: connectez l'alimentation au système DALI, et elle peut être obscurcie par l'hôte DALI.



9- Des affaires qui nécessitentUneLe projet

1) La chaîne LED doit être connectée à la charge avant d'allumer la puissance d'entrée; sinon, la chaîne LED peut être endommagée.

2) Une fois l'entrée de l'entraînement LED éteinte, il y aura une tension résiduelle à la sortie, qui peut être maintenue pendant environ 3 minutes.

3) Avant de régler les paramètres par NFC, assurez-vous que le pilote est éteint.
