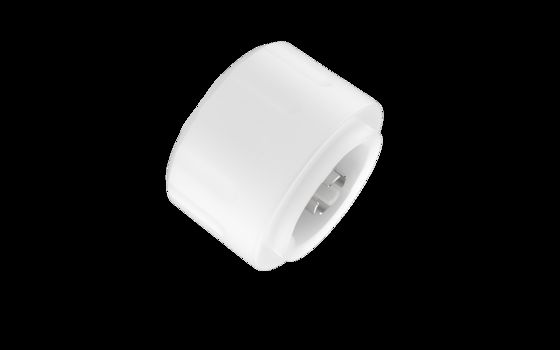

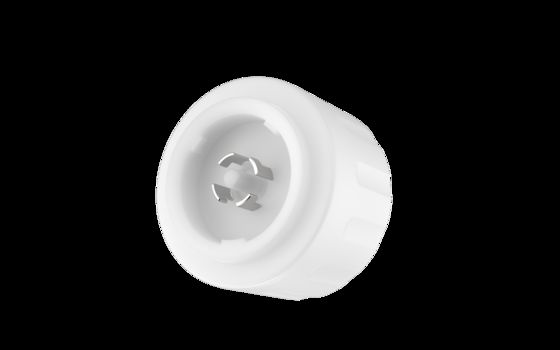

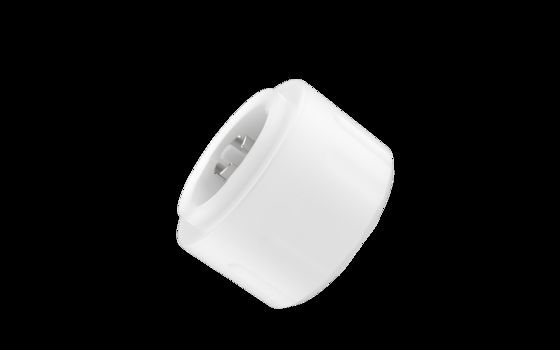

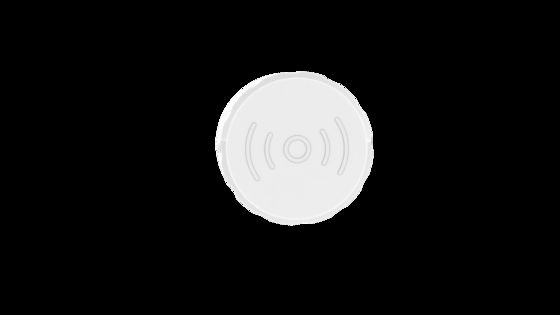

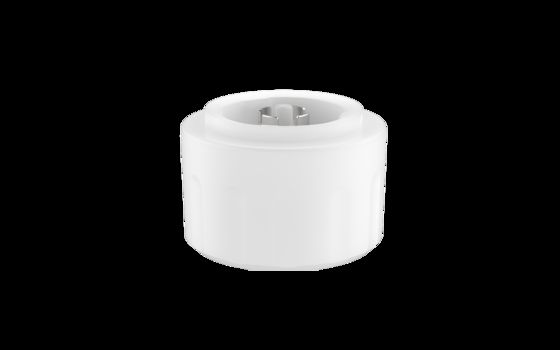

Zhaga book 18 High Bay Sensor, fonction de priorité de la lumière du jour Avec 15m Max hauteur de montage MC079D 99 Z1
| Lieu d'origine | Shenzhen, Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | RED |
| Numéro de modèle | MC079D 99 Z1 |
| Quantité de commande min | 100pcs |
| Prix | Négociable |
| Détails d'emballage | Le carton et le carton K=A |
| Délai de livraison | 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2, |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 10000 PC / mois |
Détails sur le produit
| Tension nominale | 11-15 VCC | Signal de sortie | Signal de gradation 0-10VDC |
|---|---|---|---|
| Fréquence de travail | 5.8 GHz ± 75 MHz, bande ISM | Hauteur d'installation | 12 m (15 m au maximum) |
| Indice IP | IP65 | Durée de vie | 5 ans de garantie @Ta |
| Mettre en évidence | Zhaga livre 18 capteur haute baie,Capteur de mouvement à micro-ondes avec priorité de la lumière du jour,Capteur de baie haute hauteur de montage 15 m |
||
Description de produit
Capteur Zhaga Book 18 pour grande hauteur
Fonction de priorité à la lumière du jour avec une hauteur de montage maximale de 15 m
Caractéristiques du produit
- Antenne planaire brevetée à faible impédance ; Gain élevé
- Correspond à la base Zhaga Book 18, conception enfichable
- Hauteur d'installation maximale de 15 m, adaptée à la plupart des entrepôts
- Avec mini détecteur de capteur, adapté aux luminaires de grande hauteur
- Faible puissance de transmission, sans danger pour l'homme
- Prend en charge la télécommande pour ajuster les paramètres
- Nouvelle antenne de capteur de conception brevetée avec deux modes de détection : détection à haute sensibilité et détection d'immunité aux interférences (adaptée aux environnements d'installation avec de nombreuses surfaces réfléchissantes métalliques)
- Non affecté par la température, l'humidité, le bruit, la poussière, etc.
Paramètres techniques
| Entrée | |
|---|---|
| Tension nominale | 11-15VDC |
| Courant de fonctionnement | 25±3mA |
| Tension d'ondulation | <100mVp-p |
| Sortie | |
| Signal de sortie | Signal de gradation 0-10VDC |
| Paramètres du capteur | |
| Fréquence de fonctionnement | 5,8 GHz ±75 MHz, bande ISM |
| Puissance de transmission | 3mW Max. |
| Priorité à la lumière du jour | Allumé : 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux Éteint : 150Lux/200Lux/300Lux |
| Niveau de gradation en veille | 10 % (1,4-1,6 V) 20 % (1,9-2,1 V) 30 % (2,9-3,1 V) 50 % (4,9-5,1 V) |
| Portée de détection (rayon) | Installation au plafond à 12 m de haut : 0,3 m/s ≥ 4 m, 1 m/s ≥ 3 m ; Conditions de test : le produit est réglé sur une sensibilité de 100 % |
| Hauteur d'installation | 12 m (15 m Max) |
| Angle de faisceau de 3 dB | 82° sur le plan XZ 95° sur le plan YZ |
| Environnement | |
| Température de fonctionnement | -25~60℃ |
| Température de stockage | -40℃~80℃, humidité ≤85 % (sans condensation) |
| Normes de certification | |
| Certifié | RED |
| Exigences environnementales | Conforme aux exigences RoHS 2.0, Reach |
| Indice de protection IP | IP65 |
| Autre | |
| Câblage | Connecteur Zhaga Book 18 |
| Exigences d'installation | installation intégrée |
| Exigences d'emballage | Cloison + Carton (K=A) |
| Poids net | 40±3g |
| Durée de vie | 5 ans de garantie @Ta |
Fonctions
| Fonction Marche-Arrêt | Période de veille réglée sur "0s" |
| Gradation en 2 étapes | Période de veille réglée sur "+∞" |
| Gradation en 3 étapes | Période de veille réglée sur "10s/1min/3min/5min/10min/30min" |
| Priorité à la lumière du jour | Appuyez à distance sur le mode DH et le capteur de lumière du jour réglé sur "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" |
| Récolte de lumière du jour | N/A |
Informations sur le produit
- Dimensions (Unité : mm)
- Câblage, Fonction
Instructions d'installation
Remarque : Lors de l'installation, veuillez noter que le plan de l'antenne micro-ondes ne doit pas être recouvert de métal.
Portée de détection
Télécommande
Initialisation
- Fonction Marche-Arrêt / Fonction de gradation en 3 étapes : la lumière s'allumera à 100 % de luminosité par le capteur initialement alimenté, et s'éteindra après 10 secondes. Pendant l'initialisation, aucun signal de détection de mouvement externe ne sera détecté.
- Fonction de gradation en deux étapes : la lumière s'allumera à 100 % de luminosité par le capteur initialement alimenté, puis passera à une faible luminosité 10 secondes plus tard (la luminosité définie par le niveau de gradation en veille). Pendant l'initialisation, aucun signal de détection de mouvement externe ne sera détecté.
Réglage par défaut
- Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant l'installation et le câblage.
- Les micro-ondes ne peuvent pas pénétrer le métal. Ne placez pas le produit dans une lampe métallique fermée ou semi-fermée. Ni le métal ni le verre ne sont autorisés à couvrir le produit. Si l'antenne doit traverser une plaque métallique, assurez-vous que le dessus du capteur est proche de la plaque métallique.
- La zone de détection est liée à la vitesse de déplacement des objets, à la taille des objets en mouvement, à la hauteur de montage, à l'angle de montage, à l'environnement de travail, aux matériaux réfléchissants, etc. La zone de détection donnée est une valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
- La distance de détection du capteur en installation murale sera considérablement augmentée par rapport à celle en installation au plafond. Si une installation murale est utilisée, veuillez réduire la sensibilité ou nous contacter pour confirmer les paramètres d'utilisation. Les seuils de lumière du jour sont mesurés par une journée ensoleillée sans ombre et dans un état de réflexion diffuse de la lumière ambiante. Différents environnements et climats entraînent des valeurs de luminosité différentes que le capteur de lumière du jour mesure.
- Les paramètres du capteur peuvent nécessiter une reconfiguration dans différents environnements d'installation, veuillez vous référer aux instructions suivantes ou contacter le fabricant.
- L'espacement d'installation entre les capteurs est recommandé d'être supérieur à 3 m, et l'espacement d'installation entre les capteurs et les routeurs est recommandé d'être supérieur à 2 m.
- La hauteur d'installation du produit capteur ne doit pas dépasser 15 mètres, et la hauteur optimale est de 12 mètres.
- Le capteur est destiné à un usage intérieur uniquement. L'effet d'étanchéité pour une utilisation extérieure ou semi-extérieure sera affecté. Le vent, la pluie et les objets en mouvement peuvent provoquer des déclenchements intempestifs.
- Les signaux de vibration seront considérés comme des signaux de mouvement pour déclencher le capteur. L'installation du capteur doit être éloignée des objets qui vibrent longtemps, tels que les gros équipements métalliques, les tuyaux, les sorties de climatisation, les bouches d'extraction, les ports de machines d'évacuation de fumée, les ventilateurs oscillants, etc. Les animaux domestiques dans la zone de détection peuvent provoquer des déclenchements intempestifs.
- La surface de l'antenne du module micro-ondes doit être éloignée de l'entrée AC, de la sortie DC, du pont redresseur, du transformateur, du tube de commutation et d'autres dispositifs de haute puissance pour éviter que les signaux haute fréquence n'affectent le fonctionnement normal de l'antenne du capteur micro-ondes.
- Le capteur avec différents pilotes 0-10V, l'effet de faible luminosité peut être différent.
- Une alimentation régulée DC avec une tension de sortie stable et un faible coefficient d'ondulation doit être utilisée. L'ondulation de l'alimentation doit être inférieure à 100 mV ; le courant de charge doit être supérieur à 50 mA.
- Pour le nouvel environnement d'installation, il est recommandé d'installer et de tester d'abord 5 prototypes avant l'installation en masse.
