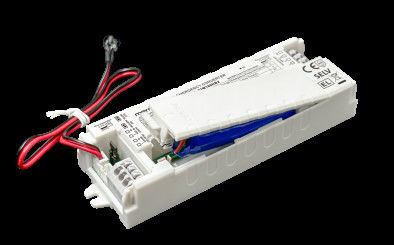

Kits de conversion LED 5W 1 heure 10-50Vdc avec batterie Li-ion intégrée, autotest et commutateur de test manuel sélectionnable
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE, UKCA, UN38.3, MSDS |
| Numéro de modèle | KE022-05AM060KB |
| Quantité de commande min | 100 |
| Prix | Négociable |
| Détails d'emballage | Emballé dans un sac à bulles d'abord, puis renforcé avec du carton pour l'emballage extérieur |
| Délai de livraison | 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement |
| Conditions de paiement | T / T ou Western Union |
| Capacité d'approvisionnement | 10000 pièces par mois |
Détails sur le produit
| Tension d'entrée nominale | 220-240Vac 50 Hz /60 Hz | Pouvoir d'urgence | 5W |
|---|---|---|---|
| Temps d'urgence | 60 minutes | Garantie | 5 ans (batterie 3 ans) |
| Voltage de sortie de charge | 10-50 Vcc | Température de travail | 0 ℃ ~ 50 ℃ |
| Indice IP | IP20 | Type de batterie | Li-ion 3.7V 2600mAh |
| Mettre en évidence | Driver de secours LED 5W avec batterie,Kit de conversion LED 10-50Vdc,Driver LED avec commutateur d'autotest |
||
Description de produit
Kit de conversion LED de 5 W 1 heure 10-50 Vdc avec batterie lithium-ion intégrée Autotest et test manuel commutable
Vue d'ensemble du produit
Énergie de sortie constante Énergie d'urgence LED avec une large plage de tension de sortie, avec commutation de relais d'entrée et fonctions de protection complètes.
Principales caractéristiques
- Puissance de sortie constante avec une large plage de tension (10-50VDC)
- Technologie de commutation de relais d'entrée
- Fonctions de protection multiples: surcharge, surdécharge et protection contre les courts-circuits de sortie de la batterie
- Échangeable entre les modes d'auto-essai et manuel
Spécifications techniques
Paramètres de charge
| Paramètre | Le code de conduite est le code de conduite de l'entreprise. |
|---|---|
| Voltage d'entrée nominale | 220-240Vac 50 Hz /60 Hz |
| Courant d'entrée nominal | 0.06A max. @230Vac |
| Courant d'entrée | 15A ((twidth=100uS 50% Ipeak))@230Vac ((Début à froid à pleine charge) |
| Facteur de puissance | ≥ 0,5@230Vac |
| Puissance d'entrée | 3W |
| Courant de charge de la batterie (max) | 240 mA |
| Temps de charge de la batterie | 24 heures au maximum. |
Paramètres d'urgence
| Paramètre | Spécification |
|---|---|
| Mode de fonctionnement | Mode d'urgence |
| Type de charge | LED |
| Énergie d'urgence | 5W |
| Temps d'urgence | 1 heure |
| Courant de sortie de charge | 500 à 100 mA |
| Voltage de sortie de charge | 10 à 50 VDC |
Spécifications de la batterie
| Piles au lithium-ion | 3.7V 2600mAh (capacité répondant à l'heure d'urgence à 25°C) |
| Garantie de la batterie | 3 ans |
Exigences relatives au conducteur
| Courant de surtension | 8A |
| Courant d'entrée | 3A au maximum. |
| Courant de sortie | 2A |
État de l'indicateur LED
| Le statut | La raison | Indicateur de charge |
|---|---|---|
| Batterie entièrement chargée et opérationnelle | Utilisation quotidienne standard | Vert massif |
| Chargement de la batterie | Charge initiale/recharge de la batterie | Clignote en vert 1 seconde sur 1 seconde hors |
| Test automatique 3 heures (tous les 12 mois) | Autotest périodique | Clignotant vert 3 secondes sur 1 seconde |
| Test automatique 5 minutes (tous les 30 jours) | Autotest périodique | Clignotant vert 3 secondes sur 3 secondes |
| Erreur de l'essai de durée | Il a échoué au test annuel de 3 heures. | Rouge clignotant 0,5 seconde sur 0,5 seconde hors |
| Faute de LED | Non branché ou endommagé/défectueux | Rouge clignotant 2 secondes sur - 2 secondes hors |
| Batterie déconnectée/défectueuse | Non branché ou endommagé/défectueux | Rouge massif |
Caractéristiques de protection
- Protection contre la surcharge/décharge profonde de la batterie: Oui
- Protection contre la surtension de sortie: Oui
- Protection contre la surcharge de sortie: Oui
- Protection contre les courts-circuits de sortie: Oui
Environnement de fonctionnement
| Température/humidité de fonctionnement | 0°C...+50°C Humidité; 20% à 75% (sans condensation) |
| Température/humidité de stockage | -5°C à 35°C |
| Le cas max. Temp ((Tc) | 75°C |
Conformité en matière de sécurité et de CEM
| Résister à la tension | Le système de freinage doit être équipé d'un dispositif de freinage de la puissance de sortie de l'appareil. |
| Norme de sécurité | Pour l'utilisation dans le traitement des eaux usées, le produit doit être présenté sous forme d'une couche d'eau. |
| Norme EMC | Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être supérieure ou égale à: |
| Norme de la batterie | Je suis UN38.3 |
| Protection de l'environnement | Conforme à la directive RoHS |
| Certification | Pour la CE |
Spécifications physiques
| Spécification du terminal d'entrée/sortie | Le terminal de presse, diamètre du fil: 0,5-0,75 mm2 |
| Classification IP | Résistance à la corrosion |
| Type de protection | Classe 2 |
| Type d'installation | Installation intégrée |
| Dimension de l'installation | 134 × 42 × 22 mm |
| Poids: alimentation d'urgence | 122 ± 5 g |
| Durée de vie | 5 ans @Ta (batterie non incluse) |
Tous les paramètres sont testés à la tension d'entrée 230 Vac, à température ambiante de 25 °C, sauf indication contraire.
Dimensions du produit
Diagrammes de câblage
Configuration de câblage alternative
Sélection du mode d'essai
Préparation du fil
- Type de fil solide ou à fils: 0,5 à 0,75 mm2
- Pour accéder ou retirer les fils des bornes, utiliser un tournevis pour pousser les boutons vers le bas
Instructions d'utilisation manuelles pour les essais
- Avant l'installation, régler la courte épingle: Test manuel
- Connectez le fil selon le schéma de câblage
- L, N alimentation sur, commutateur sur S1. Ensuite, la lampe de charge s'allume, le voyant d'indicateur de conduite d'urgence devient vert, l'alimentation d'urgence sera normalement chargée.et la lampe de charge s' éteint
- Simulation d'urgence: allumez, le voyant de charge s'allume, appuyez sur l'interrupteur (TEST SWITCH), puis passez en mode d'urgence, le voyant d'indication du conducteur d'urgence s'éteint.Débrancher le commutateur (TEST SWEACH), puis la lampe est alimentée par le pilote LED, et le voyant s'allume
Instructions de fonctionnement des essais automatiques
- Avant l'installation, régler la broche ouverte: Test automatique
- Connectez le fil selon le schéma de câblage
- Pour remplacer la batterie, éteindre l'alimentation, et re-temps
Avis de demande de batterie
- La batterie doit être rechargée et déchargée tous les six mois dans des conditions normales d'utilisation.
- Ne connectez pas le circuit lorsque la batterie n'est pas utilisée pour éviter une surcharge de la batterie due à l'autoconsommation de la carte de circuit imprimé
- Veuillez garder la batterie à l'écart de la source de chaleur lors de son installation et de son utilisation et ne la laisser fonctionner qu'à une certaine plage de température de fonctionnement.
- La batterie doit être conservée dans un environnement frais et sec.
- Après une longue période de stockage, la batterie est rechargée tous les 12 mois selon les besoins
- Pour remplacer la batterie, éteindre l'alimentation et réinitialiser le chronomètre.
