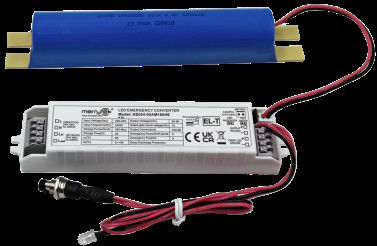

5 ans de garantie 2W 3 heures convertisseur d'urgence LED avec batterie LiFePO4 auto-test et test manuel

Garantie 5 ans Convertisseur d'urgence LED 2W 3 heures avec batterie LiFePO4 auto-test et test manuel

1. Description

1) Alimentation de secours LED à puissance constante avec une large plage de tension de sortie.

2) Commutation du relais d'entrée.
3) Haute sécurité, haute performance, batterie LifePO4 longue durée.
4) Avec gestion de la batterie.

5) Test manuel et sélection de test automatique.

2. Paramètres

3. Dimension de la batterie (Unité : mm)

                                             Fig A.

                                             ​Fig B.

​                                               Fig C.

​                                               Fig D.

4. Dimension du convertisseur

5. Schéma de câblage

OU

6. Commutateur de test manuel et automatique

7. Préparation des fils

• Type de fil plein ou multibrin : 0,5 - 0,75 mm2
• Pour accéder aux fils ou les retirer des bornes, utilisez un tournevis pour enfoncer les boutons

8. Instructions de test manuel et de fonctionnement

1) Avant l'installation, réglez la broche courte : test manuel.

2) Connectez le fil selon le schéma de câblage.

3) L, N sous tension, allumez S1. Ensuite, la lampe de charge s'allume, le voyant du pilote d'urgence deviendra vert, l'alimentation de secours se chargera normalement. Éteignez l'interrupteur S1 et la lampe de charge s'éteint.

4) Simulation d'urgence : allumez, la lampe de charge s'allume, appuyez sur l'interrupteur (INTERRUPTEUR DE TEST), puis passez en mode d'urgence, le voyant du pilote d'urgence s'éteindra. Relâchez l'interrupteur (INTERRUPTEUR DE TEST), puis la lampe est alimentée par le pilote LED et le voyant s'allumera.

9. Test automatique & Instructions d'utilisation

1) Avant l'installation, réglez la broche ouverte pour le test automatique.

2) Connectez le fil selon le schéma de câblage.

3) L, N sous tension, démarrez l'horloge et effectuez un auto-test périodique. Pour remplacer la batterie, coupez l'alimentation et remettez l'heure.

10. Avis d'application de la batterie

1) La batterie doit être rechargée et déchargée semestriellement dans des conditions d'utilisation normales.

2) Ne pas connecter au circuit lorsque la batterie n'est pas utilisée pour éviter une décharge excessive de la batterie en raison de l'autoconsommation de la carte de circuit imprimé.

3) Veuillez tenir la batterie à l'écart de la source de chaleur lors de son installation et de son utilisation, et ne l'autoriser que dans une certaine plage de température de fonctionnement.

4) La batterie doit être stockée dans un environnement frais et sec.

5) Après une longue période de stockage, la batterie est cyclée tous les 12 mois, selon les besoins.

6) L'alimentation CA est coupée et l'horloge dure 7 jours. Mettez sous tension et remettez l'heure. Pour remplacer la batterie, coupez l'alimentation et remettez l'heure.
