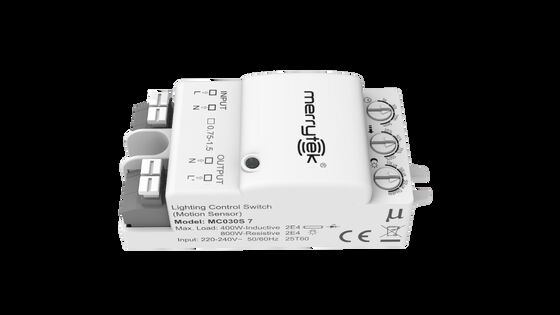

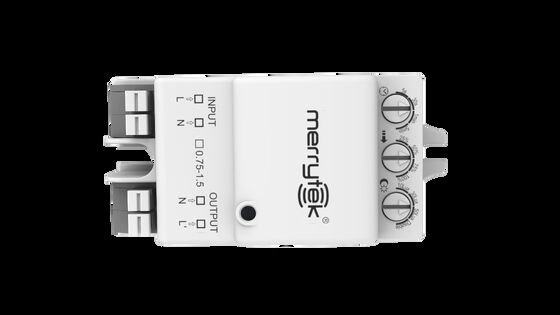

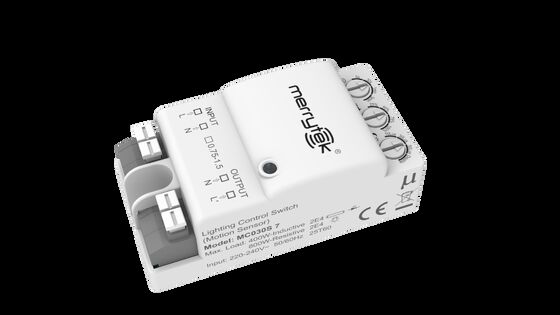

Capteur de mouvement Marche/Arrêt micro-ondes, réglage par commutateur rotatif, avec faible consommation en veille MC030S 7

  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
Lieu d'origine Shenzhen, Chine
Nom de marque Merrytek
Certification CE, RED
Numéro de modèle MC030S7
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Sac à bulles + carton + carton ((K=A))
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T
Capacité d'approvisionnement 10000 PC/mois
Détails sur le produit
Plage de tension 110-240 VCA 50/60 Hz Contrôle de sortie MARCHE-ARRÊT
Fréquence de fonctionnement 5,8 GHz ±75 MHz, bande d'onde ISM. Hauteur de montage 3 m (montage au plafond), 6 m maximum)
Température de fonctionnement -25~60°C Durée de vie 5 ans de garantie @Ta
Mettre en évidence

un détecteur de mouvement à micro-ondes avec interrupteur rotatif

,

capteur de mouvement à micro-ondes à faible puissance

,

capteur de mouvement ON OFF au micro-ondes
Laisser un message
Description de produit
Capteur de mouvement marche/arrêt pour micro-ondes, réglage du commutateur rotatif, avec faible puissance en veille
Caractéristiques du produit
  • Conforme aux nouvelles normes ERP avec une faible consommation en veille
  • Bande d'ondes ISM sans licence pour micro-ondes de 5,8 GHz ; commandes groupées conformes à l'approbation RED et TUV
  • Conception de taille compacte, peut être intégrée à la plupart des luminaires
  • Opération simple : ajustez les commutateurs rotatifs pour modifier la zone de détection, le temps de maintien, le capteur de lumière du jour et d'autres paramètres.
  • Bornes d'entrée et de sortie pour une connexion pratique
  • Garantie de cinq ans
Paramètres techniques
Saisir
Plage de tension 110-240 VCA 50/60 Hz
Alimentation en veille ≤0,1W
Test de surtension L--N : 4 kV
Sortir
Contrôle de sortie MARCHE-ARRÊT
Capacité de charge 200 W à 230 V CA (inductif/LED) ; 400W @ 230Vac (résistif)
400 W à 230 V CA (inductif/LED) ; 800W @ 230Vac (résistif)
Max. Capacité de pointe 30A (50% Ipeak, largeur =500us, 230Vac pleine charge, démarrage à froid)
60A (50% Ipeak, largeur =200us, 230Vac, pleine charge, démarrage à froid)
Paramètres du capteur
Fréquence de fonctionnement 5,8 GHz ±75 MHz, bande d'onde ISM
Puissance de transmission 1 mW maximum.
Temps de maintien 5s/30s/1min/5min par commutateur rotatif
Zone de détection 100 %/75 %/50 %/25 % par commutateur rotatif
Capteur de lumière du jour 10Lux/30Lux/50Lux/Désactiver (Diffusion) par commutateur rotatif
Rayon de détection Installation au plafond hauteur 3 m : 1 m/s ≥ 2,5 m, 0,3 m/s ≥ 3,5 m
Condition de test : réglage du produit, sensibilité à 100 %, espace ouvert intérieur de 60㎡
Hauteur de montage 3 m (montage au plafond), 6 m maximum
Environnement
Température de fonctionnement -25~60°C
Température de stockage -40 ℃ ~ 80 ℃, humidité : ≤ 85 % (sans condensation)
Température maximale de la coque (Tc) 80℃
Norme de certificat
Certificat CE, ROUGE
Exigence environnementale Conforme à RoHS 2.0, Reach
Indice IP IP20
Catégorie de produit Classe II
Autre
Câblage Bornier à enfoncer, câblage 0,75-1,5 mm²
Installation Intégré
Emballer Sac à bulles + clins + carton (K = A)
Poids net 37,8 ± 3 g
Durée de vie 5 ans de garantie @Ta
Fonctions
✓ Fonction marche-arrêt Régler le capteur de lumière du jour sur « désactiver » ou la luminosité ambiante est inférieure à la valeur prédéfinie du capteur de lumière du jour, lors de la détection de signaux en mouvement, le capteur commence à fonctionner et la lumière s'allume. Lorsque le temps de maintien est terminé, la lumière s'éteint.
○ Gradation en 2 étapes N / A
○ Gradation en 3 étapes N / A
○ Récolte à la lumière du jour N / A
○ Priorité lumière du jour N / A
○ Sensibilité élevée-basse N / A
○ Regroupement N / A
Informations sur le produit
Note:Le capteur est conçu pour connecter une seule charge. La connexion de plusieurs charges peut endommager le capteur.
Plage de détection
Microwave sensor detection range diagram showing coverage area
Réglage du commutateur DIP
Initialisation

Après la mise sous tension, le capteur allume automatiquement la lumière à 100 % de luminosité et l'éteint après 10 secondes. Lors de l'initialisation, le capteur n'est pas capable de détecter un mouvement.

Paramètre par défaut

Sensibilité : 100 %, Temps de maintien : 5 s, Capteur de lumière du jour : Désactivé

Avis de candidature
  • Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler ou de régler les commutateurs DIP.
  • Les micro-ondes ne peuvent pas pénétrer le métal. Ne placez pas le produit dans une lampe métallique fermée ou semi-fermée. Ni le métal ni le verre ne doivent recouvrir le produit. Si l'antenne doit traverser la plaque métallique, assurez-vous que le haut du capteur est proche de la plaque métallique.
  • Il est recommandé que l'espacement d'installation entre les capteurs soit supérieur à 2 m. Éloignez-le des appareils sans fil tels que les commutateurs et les routeurs, et il est recommandé que l'espacement d'installation entre les capteurs et les routeurs soit supérieur à 2 m. La surface de l'antenne du capteur micro-ondes doit être éloignée de l'entrée AC et de la sortie DC pour éviter que les signaux basse/haute fréquence n'affectent le fonctionnement normal de l'antenne du capteur micro-ondes.
  • La zone de sensibilité est liée à la vitesse de déplacement des objets, à la taille des objets en mouvement, à la hauteur de montage, à l'angle de montage, à l'environnement de travail, aux matériaux réfléchissants, etc. La zone de détection donnée est une valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
  • Ce modèle convient à une installation au plafond. Si une installation murale est utilisée, la zone de détection du capteur à micro-ondes est considérablement augmentée, ce qui peut provoquer le phénomène de pénétration des micro-ondes dans le mur ou la non-extinction de la lumière. Veuillez donc régler la sensibilité à 10 %. Si la sensibilité de 10 % ne peut pas être utilisée, veuillez éviter l'installation murale ou demander une assistance technique au fabricant.
  • Les seuils de lumière du jour sont mesurés par une journée ensoleillée sans ombre et dans un état de réflexion diffuse de la lumière ambiante. Différents environnements et climats entraînent des valeurs de luminosité différentes mesurées par le capteur de lumière du jour.
  • Le capteur ne doit pas être recouvert ou caché par du métal, un PCB, un plateau LED, etc. L'espacement entre l'antenne du capteur et les matériaux environnants doit être supérieur à 5 mm. Il ne doit y avoir aucune piste métallique ou PCB à proximité de l'antenne du capteur, au-dessus ou en dessous. L'épaisseur recommandée du couvercle est de 2 mm et l'espacement entre l'antenne du capteur et le couvercle est supérieur à 3,2 mm.
  • Les signaux de vibration seront considérés comme des signaux de déplacement pour déclencher le capteur. L'installation du capteur doit être éloignée des objets qui vibrent pendant une longue période, tels que les gros équipements métalliques, les tuyaux, les sorties de climatisation, les bouches d'aération, les ports de la machine d'évacuation des fumées, les ventilateurs tremblants, etc. Les animaux domestiques dans la zone de détection peuvent provoquer un faux déclenchement.
  • La surface de l'antenne du module micro-ondes doit être éloignée de l'entrée AC, de la sortie DC, du pont redresseur, du transformateur, du tube de commutation et d'autres appareils haute puissance pour éviter que les signaux haute fréquence n'affectent le fonctionnement normal de l'antenne du capteur micro-ondes.
  • Le capteur est destiné à une utilisation en intérieur uniquement. L’effet imperméable pour une utilisation extérieure ou semi-extérieure en sera affecté. Le vent, la pluie et les objets en mouvement peuvent provoquer des faux déclenchements. Lorsque le capteur est installé dans une lampe métallique, une surface métallique réfléchissante ou un petit environnement fermé, le micro-ondes sera réfléchi plusieurs fois et provoquera un faux déclenchement, veuillez réduire la sensibilité ou demander une assistance technique au fabricant.
  • Lorsque la température ambiante dépasse 80°C, une protection contre la surchauffe peut se déclencher (récupération automatique après refroidissement).
  • Pour le nouvel environnement d'installation, il est recommandé de tester 5 échantillons avant l'installation.
