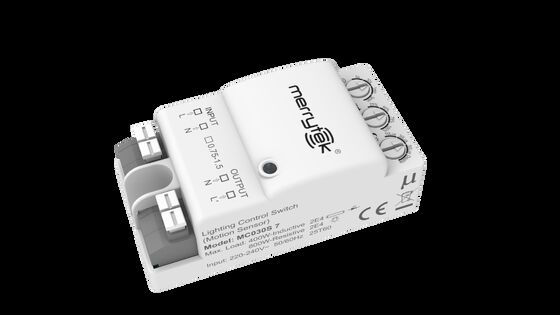

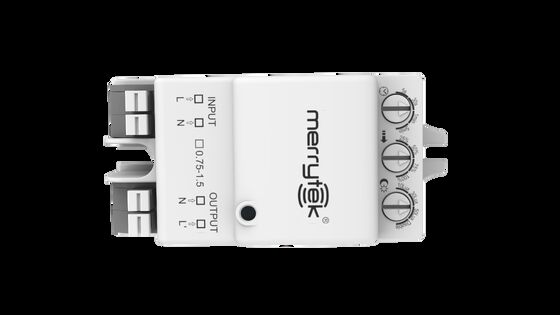

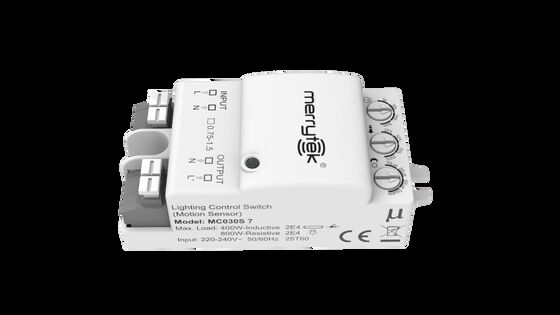

Capteur de mouvement ON/OFF au micro-ondes, réglage de commutateur rotatif, à faible puissance de veille

  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power
Lieu d'origine Shenzhen, Chine
Nom de marque Merrytek
Certification CE, RED
Numéro de modèle MC030S7
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Sac à bulles + carton + carton ((K=A))
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T
Capacité d'approvisionnement 10000 PC/mois
Détails sur le produit
Plage de tension 110-240 VCA 50/60 Hz Contrôle de sortie En dehors
Fréquence de fonctionnement 50,8 GHz ± 75 MHz, bande d'onde ISM. Hauteur de montage 3 m (montage au plafond), 6 m maximum)
Température de fonctionnement -25 à 60 °C Durée de vie Garantie de 5 ans @TA
Mettre en évidence

un détecteur de mouvement à micro-ondes avec interrupteur rotatif

,

capteur de mouvement à micro-ondes à faible puissance

,

capteur de mouvement ON OFF au micro-ondes
Laisser un message
Description de produit
Sensor de mouvement ON/OFF au micro-ondes, réglage de commutateur rotatif, avec faible puissance de veille
Caractéristiques du produit
  • Conforme aux nouvelles normes ERP avec une faible puissance en veille
  • 5bande d'onde ISM sans licence de micro-ondes à.8 GHz; commandes en vrac conformes à l'approbation RED & TUV
  • Conception de taille compacte, peut être intégré dans la plupart des luminaires
  • Opération simple: régler les interrupteurs rotatifs pour modifier la zone de détection, l'heure d'attente, le capteur de la lumière du jour et d'autres paramètres
  • Terminals d'entrée et de sortie pour une connexion pratique
  • Garantie de cinq ans
Paramètres techniques
Résultats de l'analyse
Plage de tension 110-240VAC 50/60 Hz
Puissance en veille ≤ 0,1 W
Test de surtension L-N: 4 kV
Produits
Contrôle de sortie En fonctionnement
Capacité de charge Les lampes à incandescence doivent être équipées d'une lampe à incandescence de type LED.
Les lampes à incandescence doivent être équipées d'une lampe à incandescence de type LED.
Capacité maximale de surtension 30A (50% Ipeak, second = 500us, 230Vac à pleine charge, démarrage à froid)
60A (50% Ipeak, deuxième = 200us, 230Vac, pleine charge, démarrage à froid)
Paramètres du capteur
Fréquence de fonctionnement 5.8 GHz ± 75 MHz, bande d'onde ISM
Puissance de transmission 1mW au maximum.
Temps d'arrêt 5s/30s/1min/5min par commutateur rotatif
Zone de détection 100%/75%/50%/25% par commutateur rotatif
Capteur de la lumière du jour 10Lux/30Lux/50Lux/Désactiver (diffusion) par commutateur rotatif
Détection du rayon Installation au plafond hauteur 3 m: 1 m/s ≥ 2,5 m, 0,3 m/s ≥ 3,5 m
Condition d'essai: réglage de la sensibilité du produit à 100%, espace ouvert intérieur de 60 m2
Hauteur de montage 3 m (monture au plafond), 6 m maximum
Environnement
Température de fonctionnement -25 à 60 °C
Température de stockage -40°C à 80°C, Humidité: ≤85% ((Non condensé)
Température maximale de la coque (Tc) 80°C
Norme de certification
Certificat CE, rouge
Exigences environnementales Conforme à la directive RoHS 2.0, atteindre
Classification de propriété intellectuelle Résistance à la corrosion
Catégorie de produits Classe II
Autres
Le câblage Blocs terminaux de type press-in, câblage de 0,75 à 1,5 mm2
Installation Intégré
Le paquet Sac à bulles + carton + carton ((K=A))
Poids net 370,8 ± 3 g
Durée de vie 5 ans de garantie @ Ta
Les fonctions
✓ Fonction ON-OFF Le réglage du capteur de lumière du jour sur "désactiver" ou la luminosité ambiante est inférieure à la valeur prédéfinie du capteur de lumière du jour, lorsque le capteur détecte des signaux en mouvement commence à fonctionner et la lumière s'allume.Lorsque le temps de rétention prend finLa lumière s'éteint.
○ Dimmer en deux étapes N/A
○ Dimmer en trois étapes N/A
○ Récolte en plein jour N/A
○ La priorité à la lumière du jour N/A
○ Très ou très faible sensibilité N/A
○ Les groupes N/A
Informations sur le produit
Nom de l'organisme:Le capteur est conçu pour ne connecter qu'une seule charge.
Portée de détection
Capteur de mouvement ON/OFF au micro-ondes, réglage de commutateur rotatif, à faible puissance de veille 0
Réglage du commutateur DIP
Initialisation

Après l'allumage, le capteur allume automatiquement la lumière à 100% de luminosité et éteint la lumière après 10 secondes.

Réglage par défaut

Sensitivité: 100%, temps d'attente: 5 s, capteur de lumière du jour: désactivé

Avis de demande
  • Le capteur doit être installé par un électricien professionnel. Veuillez éteindre l'alimentation avant d'installer, de câbler ou de régler les interrupteurs DIP.
  • Les micro-ondes ne peuvent pas pénétrer dans le métal. Ne placez pas le produit dans une lampe métallique fermée ou à moitié fermée. Ni le métal ni le verre ne doivent couvrir le produit.Si l'antenne doit passer à travers la plaque métalliqueVeillez à ce que le haut du capteur soit proche de la plaque métallique.
  • Il est recommandé que l'espacement d'installation entre les capteurs soit supérieur à 2 m. Tenir à l'écart des appareils sans fil tels que les commutateurs et les routeurs,et l'espacement d'installation entre les capteurs et les routeurs est recommandé de plus de 2 mLa surface de l'antenne du capteur à micro-ondes doit être éloignée de l'entrée AC et de la sortie DC afin d'éviter que les signaux basse/haute fréquence n'affectent le fonctionnement normal de l'antenne du capteur à micro-ondes.
  • La zone de sensibilité est liée à la vitesse de déplacement des objets, à la taille des objets en mouvement, à la hauteur de montage, à l'angle de montage, à l'environnement de travail, aux matériaux réfléchissants, etc.La zone de détection donnée est la valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
  • Ce modèle est adapté à l'installation au plafond, si l'installation murale est utilisée, la zone de détection des capteurs à micro-ondes est considérablement augmentée,et il peut provoquer le phénomène de micro-ondes pénétrer la paroi ou la lumière ne s'éteint pas.Veuillez donc ajuster la sensibilité à 10%.Si la sensibilité de 10% ne peut pas être utilisée, veuillez éviter l'installation murale ou demander un soutien technique au fabricant.
  • Les seuils de luminosité journalière sont mesurés par jour ensoleillé, sans ombre et dans un état de réflexion diffuse de la lumière ambiante.Différents environnements et climats provoquent des valeurs de luminosité différentes que les mesures du capteur de lumière du jour.
  • Le capteur ne doit pas être couvert ou caché par du métal, des PCB, des plateaux LED, etc. L'espacement entre l'antenne du capteur et les matériaux environnants doit être supérieur à 5 mm.Il ne devrait pas y avoir de traces de métal ou de PCB près de l'antenne du capteurL'épaisseur recommandée du couvercle est de 2 mm et l'espacement entre l'antenne de détection et le couvercle doit être supérieur à 3,2 mm.
  • Les signaux de vibration seront considérés comme des signaux de déplacement vers le capteur de déclenchement.sorties de climatisationLes animaux domestiques dans la zone de détection peuvent provoquer un faux déclenchement.
  • La surface de l'antenne du module à micro-ondes doit être éloignée de l'entrée CA, de la sortie CA, du pont rectificateur, du transformateur,tubes de commutation et autres dispositifs de haute puissance pour éviter les signaux à haute fréquence affectant le fonctionnement normal de l'antenne du capteur à micro-ondes.
  • Le capteur est destiné uniquement à un usage intérieur. L'effet imperméable à l'eau pour une utilisation extérieure ou semi-extérieure sera affecté. Le vent, la pluie et les objets en mouvement peuvent provoquer une fausse déclenchement.Lorsque le capteur est installé dans une lampe métallique, une surface réfléchissante métallique ou un petit environnement fermé, le micro-ondes sera réfléchi plusieurs fois et provoquera un faux déclenchement,s'il vous plaît réduire la sensibilité ou demander au fabricant un soutien technique.
  • Lorsque la température ambiante est supérieure à 80°C, la protection contre les surchauffeurs peut être activée (récupération automatique après refroidissement).
  • Pour le nouvel environnement d'installation, il est recommandé de tester 5 échantillons avant l'installation.
