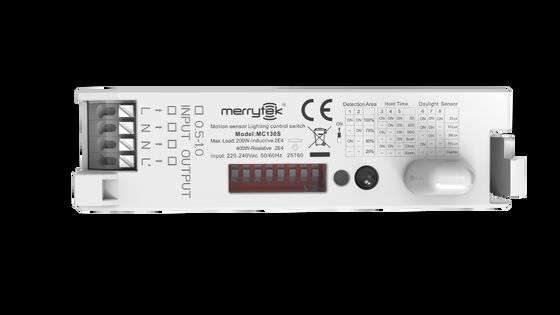

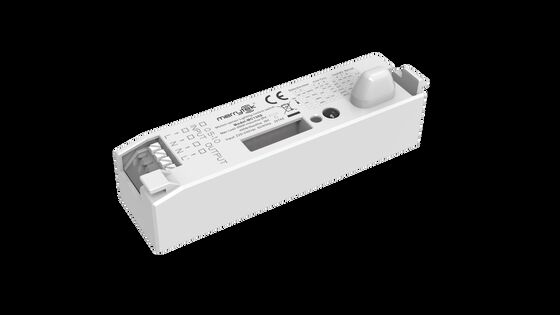

Capteur de mouvement AC ON/OFF, compatible avec la lumière tri-proof MC130

  • Ceiling Light Long Strip Microwave AC ON/OFF Motion Sensor, Compatible Working With Tri-proof Light MC130
  • Ceiling Light Long Strip Microwave AC ON/OFF Motion Sensor, Compatible Working With Tri-proof Light MC130
  • Ceiling Light Long Strip Microwave AC ON/OFF Motion Sensor, Compatible Working With Tri-proof Light MC130
Lieu d'origine Shenzhen, Chine
Nom de marque Merrytek
Certification CE, RED, UKCA, SAA, CB
Numéro de modèle MC130
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Sac à bulles + carton + carton ((K=A))
Délai de livraison 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2,
Conditions de paiement T/T
Capacité d'approvisionnement 10000 PC/mois
Détails sur le produit
Tension nominale 220-240 VCA 50/60 Hz Alimentation en veille ≤0,5W
Contrôle de sortie MARCHE-ARRÊT Fréquence de fonctionnement 5,8 GHz ±75 MHz, bande d'onde ISM.
Température de fonctionnement -25~60°C Durée de vie 5 ans de garantie @Ta
Mettre en évidence

lampe de plafond à capteur de mouvement à micro-ondes

,

lumière du capteur de mouvement à bande longue

,

capteur de mouvement compatible à trois éclairages
Laisser un message
Description de produit
Capteur de mouvement micro-ondes AC ON/OFF pour plafonnier à bande longue
Compatible avec les éclairages tri-proof
Caractéristiques du produit
  • Antenne DiPole mini brevetée pour plafonnier
  • Convient pour plateau LED métallique intégré sans déclenchement intempestif
  • Taille compacte, n'affecte pas la distribution de la lumière
  • Faible lobe latéral, pas de déclenchement intempestif dans les espaces à réflexion métallique
  • Faible puissance de transmission, sans danger pour l'homme
  • Les données du capteur peuvent être réglées par commutateur DIP et télécommande
  • Non affecté par la température, l'humidité, le bruit, la poussière, etc.
Paramètres techniques
Entrée
Tension nominale 220-240VAC 50/60Hz
Puissance en veille ≤0.5W
Test de surtension L--N: 1kV
Sortie
Contrôle de sortie ON-OFF
Capacité de charge 200W (Inductif/LED); 400W (Résistif)
Capacité de surtension max. Relais 10A : 30A (50% Ipeak, largeur d'impulsion =200us, 230Vac pleine charge, démarrage à froid)
Paramètres du capteur
Fréquence de fonctionnement 5.8 GHz ±75MHz, bande d'ondes ISM
Puissance de transmission 1mW Max.
Rayon de détection r≥3m @ montage au plafond, r≥8m @ montage mural (Vitesse de mouvement : 1m/s, sensibilité 100%, personne de 165cm)
Hauteur de montage 2.5-5m (montage au plafond), 2-3m (montage mural)
Environnement
Température de fonctionnement -25~60°C
Température de stockage -40℃~80℃, Humidité : ≤85% (sans condensation)
Certification et normes
Certificat CE, RED, UKCA, SAA, CB
Exigence environnementale Conforme RoHS 2.0, Reach
Indice de protection IP IP20
Autres spécifications
Câblage Bloc de jonction à insertion, câblage 0.5-0.75mm²
Installation Intégré
Emballage Sac à bulles + Carton de séparation + Carton (K=A)
Poids net 36g±3g
Durée de vie Garantie 5 ans
Aperçu des fonctions
Fonction Description
Fonction ON-OFF Si le capteur de lumière du jour est réglé sur "désactivé" ou si la luminosité ambiante est inférieure à la valeur prédéfinie du capteur de lumière du jour, lorsque des signaux de mouvement sont détectés, le capteur commence à fonctionner et la lumière s'allume. Lorsque le temps de maintien est terminé, la lumière s'éteint.
Gradation 2 étapes N/A
Gradation 3 étapes N/A
Récupération de la lumière du jour N/A
Priorité à la lumière du jour N/A
Informations sur le produit
Schéma de câblage et de fonctionnement
Wiring diagram for microwave motion sensor Function diagram for microwave motion sensor
Le capteur est conçu pour connecter une seule charge. Le branchement de plusieurs charges peut endommager le capteur.
Instructions d'installation
Recommandé pour une utilisation sur les plafonniers
Installation par vis
Screw installation diagram for motion sensor
Installation par encliquetage
Remarque : Veuillez vérifier la méthode d'installation du capteur auprès de Merrytek avant de concevoir un luminaire.
Dimensions de découpe
Cut size diagram for motion sensor installation
Paramètres d'initialisation et par défaut
Initialisation
Après la mise sous tension, le capteur allume automatiquement la lumière à 100% de luminosité et l'éteint en 10 secondes. Pendant l'initialisation, le capteur ne peut pas détecter de mouvement.
Paramètres par défaut
Sensibilité : 100%, Temps de maintien : 5s, Capteur de lumière du jour : Désactivé
Avis d'application
  • Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler ou de régler les commutateurs DIP.
  • Les micro-ondes ne peuvent pas pénétrer le métal. Ne placez pas le produit dans une lampe métallique fermée ou semi-fermée. Ni le métal ni le verre ne doivent couvrir le produit. Si l'antenne doit traverser une plaque métallique, assurez-vous que le dessus du capteur est proche de la plaque métallique.
  • La zone de sensibilité est liée à la vitesse de déplacement des objets, à la taille des objets en mouvement, à la hauteur de montage, à l'angle de montage, à l'environnement de travail, aux matériaux réfléchissants, etc. La zone de détection donnée est une valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement ouvert intérieur.
  • Les seuils de lumière du jour sont mesurés par une journée ensoleillée sans ombre et dans un état de réflexion diffuse de la lumière ambiante. Différents environnements et climats entraînent des valeurs de luminosité différentes que le capteur de lumière du jour mesure.
  • L'espacement d'installation entre les capteurs est recommandé d'être supérieur à 2m, et l'espacement d'installation entre les capteurs et les routeurs est recommandé d'être supérieur à 2m.
  • Le capteur ne doit pas être couvert ou caché par du métal, un PCB, un plateau LED, etc. L'espacement entre l'antenne du capteur et les matériaux environnants doit être supérieur à 5 mm. Il ne doit y avoir aucun métal ou piste de PCB près de l'antenne du capteur, au-dessus ou en dessous. L'épaisseur recommandée du couvercle est de 2 mm, et l'espacement entre l'antenne du capteur et le couvercle doit être supérieur à 3,2 mm.
  • Les signaux de vibration seront considérés comme des signaux de mouvement pour déclencher le capteur. L'installation du capteur doit être éloignée des objets qui vibrent longtemps, tels que les gros équipements métalliques, les tuyaux, les sorties de climatisation, les bouches d'aération, les ports de machines d'extraction de fumée, les ventilateurs oscillants, etc. Les animaux domestiques dans la zone de détection peuvent provoquer un déclenchement intempestif.
  • La surface de l'antenne du module micro-ondes doit être éloignée de l'entrée AC, de la sortie DC, du pont redresseur, du transformateur, du tube de commutation et d'autres dispositifs de haute puissance pour éviter que les signaux haute fréquence n'affectent le fonctionnement normal de l'antenne du capteur micro-ondes.
  • Le capteur est destiné à un usage intérieur uniquement. L'effet d'étanchéité pour une utilisation extérieure ou semi-extérieure sera affecté. Le vent, la pluie et les objets en mouvement peuvent provoquer un déclenchement intempestif.
