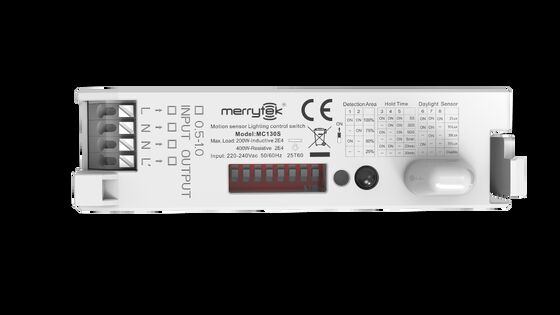

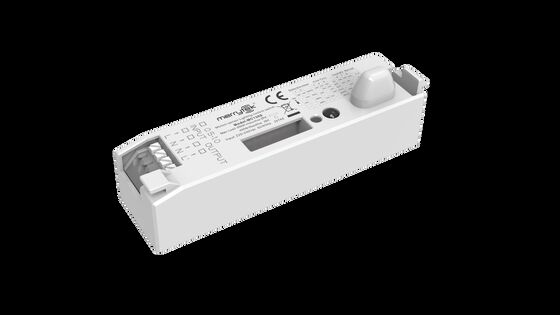

Capteur de mouvement AC ON/OFF, compatible avec la lumière tri-proof
| Lieu d'origine | Shenzhen, Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE, RED, UKCA, SAA, CB |
| Numéro de modèle | MC130 |
| Quantité de commande min | 100 pièces |
| Prix | Négociable |
| Détails d'emballage | Sac à bulles + carton + carton ((K=A)) |
| Délai de livraison | 1, échantillon et petite commande: dans les 5 jours ouvrables après réception de votre paiement. 2, |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 10000 PC/mois |
Détails sur le produit
| Tension nominale | Pour les appareils de traitement des ondes | Alimentation en veille | ≤0,5W |
|---|---|---|---|
| Contrôle de sortie | En dehors | Fréquence de fonctionnement | 50,8 GHz ± 75 MHz, bande d'onde ISM. |
| Température de fonctionnement | -25 à 60 °C | Durée de vie | Garantie de 5 ans @TA |
| Mettre en évidence | lampe de plafond à capteur de mouvement à micro-ondes,lumière du capteur de mouvement à bande longue,capteur de mouvement compatible à trois éclairages |
||
Description de produit
Capteur de mouvement AC ON/OFF
Compatible avec la lumière à trois vis
Caractéristiques du produit
- Mini-antenne dipole à couplage breveté pour la lumière de plafond
- Convient pour le plateau LED métallique intégré sans fausse détente
- Taille compacte, n'affecte pas la distribution de la lumière
- Faible lobule latéral, pas de faux déclencheur dans l'espace de réflexion métallique
- Faible puissance de transmission, sans danger pour les humains
- Les données du capteur peuvent être réglées par commutateur DIP et télécommande
- Non affecté par la température, l'humidité, le bruit, la poussière, etc.
Paramètres techniques
Résultats de l'analyse
| Voltage nominal | Pour les appareils de type à commande numérique |
| Puissance en veille | ≤ 0,5 W |
| Test de surtension | L-N: 1 kV |
Produits
| Contrôle de sortie | En fonctionnement |
| Capacité de charge | Les lampes à incandescence doivent être équipées d'une lampe à incandescence de type LED. |
| Capacité maximale de surtension | Relais 10A: 30A (50% de pic, deuxième = 200us, 230Vac à pleine charge, démarrage à froid) |
Paramètres du capteur
| Fréquence de fonctionnement | 5.8 GHz ± 75 MHz, bande d'onde ISM |
| Puissance de transmission | 1mW au maximum. |
| Détection du rayon | r≥3m @ monture au plafond, r≥8m @ monture au mur (vitesse de mouvement: 1m/s, sensibilité à 100%, personne de 165cm) |
| Hauteur de montage | 2.5-5m (monture au plafond), 2-3m (monture au mur) |
Environnement
| Température de fonctionnement | -25 à 60 °C |
| Température de stockage | -40°C à 80°C, Humidité: ≤ 85% (non condensé) |
Certification et normes
| Certificat | Le produit doit être présenté dans un emballage de qualité supérieure. |
| Exigences environnementales | Conforme à la directive RoHS 2.0, atteindre |
| Classification de propriété intellectuelle | Résistance à la corrosion |
Autres spécifications
| Le câblage | Blocs terminaux de type press-in, câblage de 0,5 à 0,75 mm2 |
| Installation | Intégré |
| Le paquet | Sac à bulles + carton + carton (K=A) |
| Poids net | 36 g ± 3 g |
| Durée de vie | 5 ans de garantie |
Résumé des fonctions
| Fonction | Définition |
|---|---|
| Fonction ON-OFF | Le réglage du capteur de lumière du jour sur "désactiver" ou la luminosité ambiante est inférieure à la valeur prédéfinie du capteur de lumière du jour, lorsque le capteur détecte des signaux en mouvement commence à fonctionner et la lumière s'allume.Lorsque le temps de rétention prend finLa lumière s'éteint. |
| Dimmer en deux étapes | N/A |
| Dimmer en trois étapes | N/A |
| La moisson à la lumière du jour | N/A |
| Priorité de la lumière du jour | N/A |
Informations sur le produit
Diagramme de câblage et de fonctionnement
Le capteur est conçu pour ne connecter qu'une seule charge, la connexion de plusieurs charges peut endommager le capteur.
Instructions d'installation
Recommandé pour les lampes de plafond
Installation de vis
Installation à l'aide d'une prise
Remarque: Veuillez vérifier la méthode d'installation des capteurs auprès de Merrytek avant de concevoir un luminaire.
Taille de coupe
Initialisation et paramètres par défaut
Initialisation
Après l'allumage, le capteur allume automatiquement la lumière à 100% de luminosité et éteint la lumière en 10 secondes.
Réglage par défaut
Sensitivité: 100%, temps d'attente: 5 s, capteur de lumière du jour: désactivé
Avis de demande
- Le capteur doit être installé par un électricien professionnel. Veuillez éteindre l'alimentation avant d'installer, de câbler ou de régler les interrupteurs DIP.
- Les micro-ondes ne peuvent pas pénétrer dans le métal. Ne placez pas le produit dans une lampe métallique fermée ou à moitié fermée. Ni le métal ni le verre ne doivent couvrir le produit.Si l'antenne doit passer à travers la plaque métalliqueVeillez à ce que le haut du capteur soit proche de la plaque métallique.
- La zone de sensibilité est liée à la vitesse de déplacement des objets, à la taille des objets en mouvement, à la hauteur de montage, à l'angle de montage, à l'environnement de travail, aux matériaux réfléchissants, etc.La zone de détection donnée est la valeur typique mesurée par des testeurs de 165 cm de haut dans un environnement intérieur ouvert.
- Les seuils de luminosité journalière sont mesurés par jour ensoleillé, sans ombre et dans un état de réflexion diffuse de la lumière ambiante.Différents environnements et climats provoquent des valeurs de luminosité différentes que les mesures du capteur de lumière du jour.
- Il est recommandé que l'espacement entre les capteurs soit supérieur à 2 m et que l'espacement entre capteurs et routeurs soit supérieur à 2 m.
- Le capteur ne doit pas être recouvert ou caché par du métal, des PCB, des plateaux LED, etc. L'espacement entre l'antenne du capteur et les matériaux environnants doit être supérieur à 5 mm.Il ne devrait pas y avoir de traces de métal ou de PCB près de l'antenne du capteurL'épaisseur recommandée du couvercle est de 2 mm et l'espacement entre l'antenne de détection et le couvercle doit être supérieur à 3,2 mm.
- Les signaux de vibration seront considérés comme des signaux de déplacement vers le capteur de déclenchement.sorties de climatisationLes animaux domestiques dans la zone de détection peuvent provoquer un faux déclenchement.
- La surface de l'antenne du module à micro-ondes doit être éloignée de l'entrée CA, de la sortie CA, du pont rectificateur, du transformateur,tubes de commutation et autres dispositifs de haute puissance pour éviter les signaux à haute fréquence affectant le fonctionnement normal de l'antenne du capteur à micro-ondes.
- Le capteur est destiné uniquement à un usage intérieur. L'effet imperméable à l'eau pour une utilisation extérieure ou semi-extérieure sera affecté. Le vent, la pluie et les objets en mouvement peuvent provoquer une fausse déclenchement.
