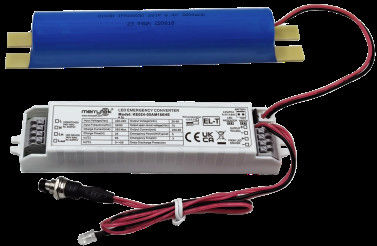

La batterie est incluse 5 ans de garantie 3W 3 heures de convertisseur LED d'urgence test manuel et auto-test optionnel
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | Merrytek |
| Certification | CE, UKCA, UN38.3, MSDS |
| Numéro de modèle | KE024-03AM180HE |
| Quantité de commande min | 50 ensembles |
| Prix | Négociable |
| Détails d'emballage | Emballé dans un sac à bulles d'abord, puis renforcé avec du carton pour l'emballage extérieur |
| Délai de livraison | 1, échantillon et petite commande: Dans les 5 jours ouvrables suivant la réception de votre paiement |
| Conditions de paiement | T / T ou Western Union |
| Capacité d'approvisionnement | 10000 pièces par mois |
Détails sur le produit
| Tension d'entrée nominale | 220-240Vac 50 Hz /60 Hz | Alimentation de secours | 3W (peut être adapté aux besoins du client) |
|---|---|---|---|
| Temps d'urgence | 180 minutes (Peut être personnalisé) | Garantie | 5 ans |
| Voltage de sortie de charge | 20 à 60 Vdc | Température de travail | 18-21 jours |
| Indice IP | IP20 | Type de batterie | Pour les appareils électroniques |
| Mettre en évidence | Conducteur d'urgence LED 3W avec garantie,Convertisseur d'urgence LED de 5 ans de garantie,Test manuel Autotest du conducteur en cas d'urgence |
||
Description de produit
Batterie incluse 5 ans de garantie 3W 3 heures convertisseur d'urgence LED
L'alimentation d'urgence à LED à sortie de puissance constante avec options d'essai manuel et d'auto-test.et batterie LifePO4 haute performance avec garantie de 5 ans.
Caractéristiques du produit
- Énergie de sortie constante alimentation LED d'urgence avec une large plage de tension de sortie
- Commutation du relais d'entrée
- Une batterie LifePO4 de haute sécurité, haute performance et longue durée de vie
- Système intégré de gestion des batteries
- Options de sélection des essais manuels et automatiques
Paramètres techniques
| Partie de charge | Pour les appareils électroniques | Il est 2h180. | Il est 3 h 180 H. | 04AM180HE | 05AM180HE |
|---|---|---|---|---|---|
| Voltage d'entrée nominale | 220 à 240 Vac 50 Hz/60 Hz | ||||
| Courant d'entrée nominal | 0.06A max. @230Vac | ||||
| Courant d'entrée | 10A ((Laude=100us 50% de la puissance maximale))@230Vac ((Démarrage à froid à pleine charge) | ||||
| Facteur de puissance | ≥ 0,5@230Vac | ||||
| Puissance d'entrée | Pour les appareils de commande électrique | ||||
| Courant de charge de la batterie | 250 mA | 250 mA | 350 mA | 350 mA | |
| Temps de charge de la batterie | 24 heures au maximum. | ||||
| Partie d'urgence | Mode d'urgence | ||||
| Type de charge | LED | ||||
| Énergie d'urgence | 2W | 2.5W | 4W | 5W | |
| Temps d'urgence | 3 heures | ||||
| Courant de sortie de charge | 100 à 30 mA | 125 à 41 mA | 200 à 65 mA | 250 à 80 mA | |
| Voltage de sortie de charge | 20 à 60 Vdc | ||||
| Batterie | 6.4V 1,8Ah | 6.4V 1,8Ah | 6.4V 3,6Ah | 6.4V 3,6Ah | |
| Garantie de la batterie | Garantie 5 ans @5~60°C | ||||
Exigences d'exception pour les conducteurs
| Courant de surtension | 8A |
| Courant d'entrée | 3A au maximum. |
| Courant de sortie | 2A Max. Je vous en prie. |
Indication LED (essai manuel)
| Chargement | Lumière verte |
| Faute | Feu vert éteint |
Test de fonction d'urgence
| Essai manuel | Par défaut |
| Test automatique | Réglable |
Indicateurs de l'état des essais automatiques
| Faute/état de l'essai | La raison | Statut de l'indicateur de charge |
|---|---|---|
| La batterie est complètement chargée et opérationnelle. | Utilisation quotidienne standard | Vert massif |
| Chargement de la batterie | Charge initiale/recharge de la batterie | Clignote en vert 1 seconde sur 1 seconde hors |
| Test automatique 3 heures (tous les 12 mois) | Autotest périodique | Clignotant vert 3 secondes sur 1 seconde |
| Test automatique 5 minutes (tous les 30 jours) | Autotest périodique | Clignotant vert 3 secondes sur 3 secondes |
| Erreur de l'essai de durée | Test automatique échoué | Rouge clignotant 0,5 seconde sur 0,5 seconde hors |
| Faute de LED | Non branché ou endommagé/défectueux | Rouge clignotant 2 secondes sur - 2 secondes hors |
| Batterie déconnectée/défectueuse | Non branché ou endommagé/défectueux | Rouge massif |
Protection en cas d'urgence
| Protection contre la surcharge/la décharge profonde de la batterie | - Oui, oui. |
| Protection contre la surtension de sortie | - Oui, oui. |
| Protection contre la surcharge de sortie | - Oui, oui. |
| Protection contre le court-circuit de sortie | - Oui, oui. |
Environnement de fonctionnement
| Température/humidité de fonctionnement | 0°C...+50°C, Humidité: 20% à 75% (sans condensation) |
| Température/humidité de stockage | -5°C à 35°C |
| Le cas max. Temp ((Tc) | 75°C |
Normes en matière de sécurité et de CEM
| Résister à la tension | Le système de freinage doit être équipé d'un dispositif de freinage de type "L" et d'un dispositif de freinage de type "L" et d'un dispositif de freinage de type "L". |
| Norme de sécurité | Pour l'utilisation dans le traitement des eaux usées, le produit doit être présenté sous forme d'une couche d'eau. |
| Norme EMC | Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être supérieure ou égale à: |
| Norme de la batterie | Je suis UN38.3 |
| Exigences en matière de protection de l'environnement | Conforme à la directive RoHS |
| Certification | Pour la CE |
Spécifications supplémentaires
| Spécification de l'entrée/de la sortie (terminal/câblage) | Le terminal de presse, diamètre du fil: 0,5-0,75 mm2 |
| Classification IP | Résistance à la corrosion |
| Type de protection | Classe 2 |
| Type d'installation | Installation intégrée |
| Dimension de l'installation | 146 × 30 × 22,5 mm |
| Exigences relatives à l'emballage | Boîte blanche+Manuel d'utilisation+Carton+Carton extérieur |
| Le poids | 75 g (conducteur) |
| Durée de vie | 5 ans @Ta |
Remarque: tous les paramètres sont soumis à l'essai à la tension d'entrée 230 VAC, à une température ambiante de 25 °C, sauf indication contraire.
Dimensions de la batterie
Figure A. Dimension de la batterie
Figure B. Dimension de la batterie
Figure C. Dimension de la batterie
Figure D. Dimension de la batterie
Dimensions du convertisseur
Diagrammes de câblage
ou
Commutateur de test manuel et de test automatique
Préparation du fil
- Type de fil solide ou à fils: 0,5 à 0,75 mm2
- Pour accéder ou retirer les fils des bornes, utiliser un tournevis pour pousser les boutons vers le bas
Test manuel et instructions d'utilisation
- Avant l'installation, réglez la raccourci pin: Test manuel.
- Connectez le fil selon le schéma de câblage.
- L, N alimentation sur, commutateur sur S1. Ensuite, la lampe de charge s'allume, le voyant d'indicateur de conduite d'urgence deviendra vert, l'alimentation d'urgence sera normalement en charge.et la lampe de charge s' éteint.
- Simulation d'urgence: allumez, le voyant de charge s'allume, appuyez sur l'interrupteur ((TEST SWITCH), puis passez en mode d'urgence, le voyant de l'indicateur de conduite d'urgence s'éteint.Détachez le commutateur., alors la lampe est alimentée par le pilote LED, et le voyant s'allume.
Instructions d'essai et de fonctionnement automatiques
- Avant l'installation, la broche doit être ouverte pour le test automatique.
- Connectez le fil selon le schéma de câblage.
- Pour remplacer la batterie, éteindre l'alimentation et remettre le chronomètre.
Avis de demande de batterie
- La batterie doit être rechargée et déchargée tous les six mois dans des conditions normales d'utilisation.
- Ne connectez pas le circuit lorsque la batterie n'est pas utilisée afin d'éviter une surcharge de la batterie due à l'autoconsommation de la carte.
- Veuillez garder la batterie à l'écart de la source de chaleur lors de son installation et de son utilisation, et ne la laisser fonctionner qu'à une certaine plage de température.
- La batterie doit être conservée dans un environnement frais et sec.
- Après une longue période de stockage, la batterie est rechargée tous les 12 mois selon les besoins.
- L'alimentation en courant alternatif est coupée, et l'horloge dure 7 jours.
