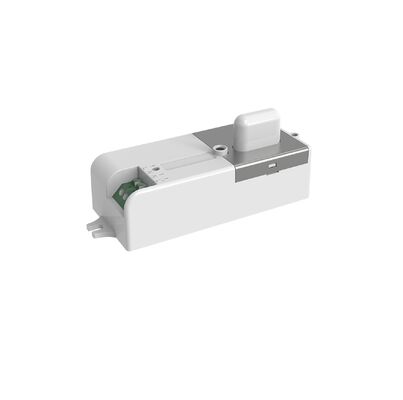

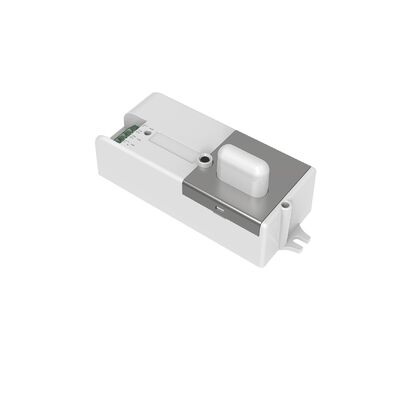

Interrupteur DIP Conception Compacte Capteur de mouvement ON/OFF pour plafonnier et lumière tri-proof MC098S 1

  • Dip Switch Design Compact ON/OFF Motion Sensor For Ceiling Light And Tri-proof Light MC098S 1
  • Dip Switch Design Compact ON/OFF Motion Sensor For Ceiling Light And Tri-proof Light MC098S 1
  • Dip Switch Design Compact ON/OFF Motion Sensor For Ceiling Light And Tri-proof Light MC098S 1
Lieu d'origine 5X
Nom de marque Merrytek
Certification CE, RED
Numéro de modèle MC098S1
Quantité de commande min 100 pièces
Prix Négociable
Détails d'emballage Sacs à bulles + carton + carton
Délai de livraison 1, échantillon et commande : Dans les 5 jours ouvrables après réception de votre paiement. 2, comman
Conditions de paiement T/T
Capacité d'approvisionnement 10000 pièces/mois
Détails sur le produit
Tension nominale 220-240 VCA 50/60 Hz Alimentation en veille ≤0,5W
Signal de sortie En marche / arrêt Fréquence de travail 50,8 GHz ± 75 MHz, bande d'onde ISM
Hauteur de montage 3 m (maximum 6 m) Durée de vie Garantie de 5 ans @ TA
Mettre en évidence

un capteur de mouvement ON/OFF compact

,

capteur lumineux de plafond à interrupteur de plongée

,

un capteur de mouvement lumineux triproof
Laisser un message
Description de produit
Conception de commutateur DIP Capteur de mouvement compact ON/OFF pour plafonnier et luminaire étanche
Caractéristiques du produit
  • Antenne micro-ondes à faible impédance, résiste efficacement aux interférences des signaux sans fil 5G, WiFi, Bluetooth et autres
  • Antenne dipolaire brevetée avec une forte adaptabilité environnementale et aucune zone aveugle de détection
  • La production en série est conforme à la certification RED, garantissant la certification de l'ensemble du luminaire
  • Conception de commutateur DIP pour une configuration facile des paramètres selon les besoins de l'utilisateur
  • Conception de corps long et étroit adaptée aux luminaires étanches et aux plafonniers
  • Hauteur d'installation maximale de 6 mètres
  • 5 ans de garantie
Paramètres techniques
Entrée
Tension nominale 220-240Vac 50/60Hz
Puissance de veille ≤0.5W
Test de surtension 1KV(L/N,EN61000-4-5)
Sortie
Signal de sortie ON/OFF
Type de charge Inductive ou résistive
Capacité de charge 400W@230Vac(Inductive); 800W@230Vac(Résistive)
Capacité de surtension max. Relais 7A 50A(50% Ipeak, largeur d'impulsion =200uS, 230Vac pleine charge, démarrage à froid)
Paramètres du capteur
Fréquence de fonctionnement 5.8 GHz ±75MHz, bande d'ondes ISM
Puissance de transmission 1mW Max.
Zone de détection (Rayon) Hauteur de montage au plafond 3m: r≥4m@0.3m/s, r≥2.5m@1m/s; Hauteur de montage mural 3m: r≥5m@0.3m/s, r≥4m@1m/s (Condition de test: Sensibilité réglée à 100%, zone intérieure ouverte de 60㎡)
Hauteur de montage 3m (6m Max)
Temps de maintien 5s/30s/90s/5min/20min/30min (Code DIP)
Zone de détection 100%/75%/50%/25%(Code DIP)
Capteur de lumière du jour Lumière du jour normale: 2Lux/10Lux/30Lux/50Lux/Désactivé(Code DIP)
Température de fonctionnement -25℃…+60℃
Température de stockage -40~80℃ Humidité: ≤85% sans condensation
Normes de certification
Certifié CE, RED
Exigences environnementales Conforme RoHS 2.0 Reach
Indice de protection IP IP20
Autres spécifications
Modèle de télécommande MH10; MH16; MH03
Câblage Bornes à pression, diamètre du fil: 0.5-0.75mm²
Installation Intégré
Emballage Sac à bulles + Carton ondulé + Carton (K=A)
Poids net 38 ±2g
Durée de vie 5 ans de garantie@Ta
Description de la fonction
Fonction Description
Fonction ON/OFF Désactivation du contrôle de la lumière ou valeur de luminosité externe inférieure à la valeur définie. Lorsque le capteur de mouvement détecte le mouvement d'un objet, le capteur se déclenche et entre dans l'état d'allumage. Il maintient l'état d'allumage après un délai, puis entre dans l'état d'extinction.
Fonction de gradation en deux étapes N/A
Fonction de gradation en trois étapes N/A
Gestion de la lumière du jour N/A
Priorité à la lumière du jour N/A
Informations sur le produit
Dimensions: Veuillez vous référer à la documentation du produit pour les mesures détaillées (unités: mm)
Guide de configuration des commutateurs DIP:
Le produit dispose de commandes complètes par commutateurs DIP pour la zone de détection, le temps de maintien et les réglages du capteur de lumière du jour. Référez-vous au manuel du produit pour les tableaux de configuration détaillés et les instructions de configuration.
Initialisation et paramètres par défaut
Initialisation: La lumière s'allumera à 100% de luminosité après la mise sous tension, et s'éteindra après 10 secondes. Pendant l'initialisation, aucun signal de détection de mouvement externe ne sera détecté.
Paramètres par défaut: Sensibilité: 100% | Temps de maintien: 5s | Capteur de lumière du jour: Désactivé
Avis d'application
  • Le capteur doit être installé par un électricien professionnel. Veuillez couper l'alimentation avant d'installer, de câbler ou de modifier les réglages des commutateurs DIP
  • La zone de sensibilité est affectée par la vitesse de déplacement des objets, la taille des objets, la hauteur de montage, l'angle de montage, l'environnement de travail et les matériaux réfléchissants
  • La zone de détection augmente considérablement lorsqu'elle est installée sur des murs par rapport au montage au plafond. Réduisez la sensibilité ou contactez le fabricant pour les réglages d'installation murale
  • Les paramètres du capteur peuvent nécessiter une reconfiguration dans différents environnements d'installation - référez-vous aux instructions ou contactez le fabricant
  • Pour usage intérieur uniquement. L'utilisation extérieure ou semi-extérieure affecte les performances d'étanchéité. Le vent, la pluie et les objets en mouvement peuvent provoquer des déclenchements intempestifs
  • Hauteur d'installation maximale: 6 mètres (optimale: 3 mètres). La distance entre les capteurs doit être supérieure à 3m
Notes d'installation importantes:
Lorsqu'il est installé dans des luminaires métalliques, sur des surfaces réfléchissantes métalliques, ou dans de petits environnements fermés, la réflexion des micro-ondes peut provoquer des déclenchements intempestifs. Réduisez la sensibilité ou contactez le fabricant pour une assistance technique. Assurez-vous qu'aucun signal mobile (ventilateurs, moteurs CC, tuyaux d'égout, sorties d'air) ne se trouve à proximité. Les micro-ondes ne peuvent pas pénétrer le métal - ne pas placer dans des luminaires métalliques fermés ou semi-fermés. Les couvercles en métal ou en verre ne sont pas autorisés au-dessus du produit.
